6.11.2

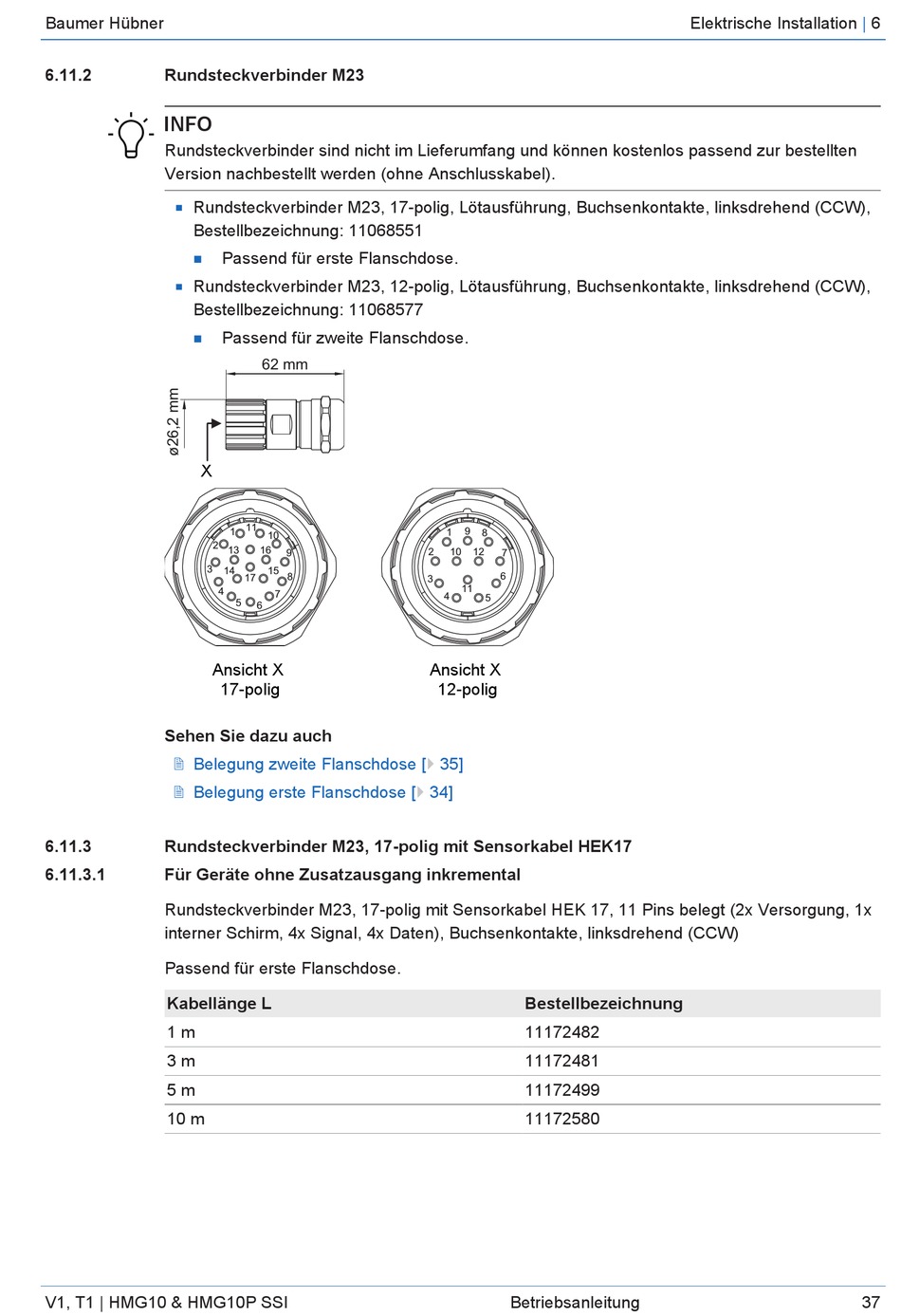

Rundsteckverbinder M23

INFO
Rundsteckverbinder sind nicht im Lieferumfang und können kostenlos passend zur bestellten
Version nachbestellt werden (ohne Anschlusskabel).
Rundsteckverbinder M23, 17-polig, Lötausführung, Buchsenkontakte, linksdrehend (CCW),
n
Bestellbezeichnung: 11068551
n
Rundsteckverbinder M23, 12-polig, Lötausführung, Buchsenkontakte, linksdrehend (CCW),
n
Bestellbezeichnung: 11068577
n
X
2
3
Ansicht X
Sehen Sie dazu auch
2 Belegung zweite Flanschdose [} 35]
2 Belegung erste Flanschdose [} 34]
6.11.3

Rundsteckverbinder M23, 17-polig mit Sensorkabel HEK17

6.11.3.1 Für Geräte ohne Zusatzausgang inkremental
Rundsteckverbinder M23, 17-polig mit Sensorkabel HEK 17, 11 Pins belegt (2x Versorgung, 1x
interner Schirm, 4x Signal, 4x Daten), Buchsenkontakte, linksdrehend (CCW)
Passend für erste Flanschdose.
Kabellänge L
1 m
3 m
5 m
10 m
V1, T1 | HMG10 & HMG10P SSI
Passend für erste Flanschdose.
Passend für zweite Flanschdose.
62 mm
11
1
10
13 16
9
14 15
17 8
4
7
5
6
17-polig
9
1 8
2 10 12
7
6
3
11
4
5
Ansicht X
12-polig
Bestellbezeichnung
11172482
11172481
11172499
11172580
