3.4
Zubehör

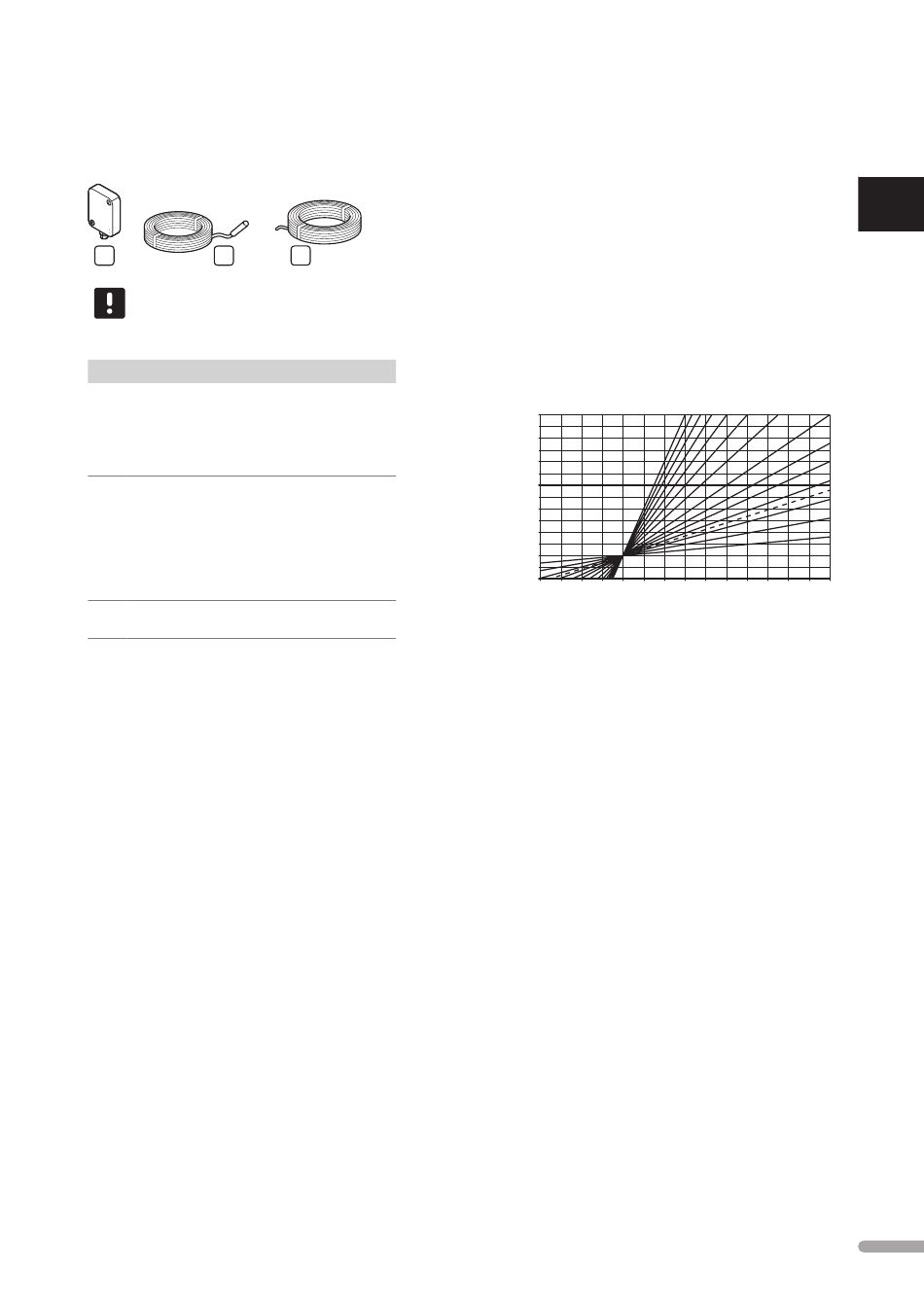

Uponor bietet zahlreiche Zubehörteile für die
Verwendung mit dem Standardprogramm an.
A
B
H I N W E I S !
Gewisse Zubehörteile können im System
inbegriffen sein.
Pos. Komponente
Kurztext
A
Uponor Smatrix
Außenfühler zur Verwendung
Außenfühler
mit einem System ohne eine
S-1XX
Zoneneinrichtung als Smatrix
Base PRO.
(Außenfühler
S-1XX)
B
Uponor Smatrix
Fühler, der als Vorlauf- oder
Move Vorlauf-/
Rücklauffühler verwendet
Rücklauffühler
werden kann.
S-152
(Vorlauf-/
Rücklauffühler
S-152)
C
Uponor Smatrix
Bus-Kabel zur Integration in
Buskabel A-145
Uponor Smatrix Base PRO-System
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
C
3.5
Funktionen
h
eizkurve
Das Move PRO Regelmodul verwendet eine Heizkurve
zur Berechnung des Vorlauftemperatur-Sollwerts.
Dies erfordert, dass die Zone als Eigenständige
Steuerung oder Smatrix Base PRO eingerichtet ist.
Die Heizkurve des Regelmoduls Uponor Smatrix Move
PRO geht aus dem nachstehenden Diagramm hervor.
Es enthält die berechnete Vorlauftemperatur jeder
einzelnen Kurve bei verschiedenen Außentemperaturen.
Das Regelmodul verwendet die ausgewählte Kurve
für den Betrieb des Mischventils, das wiederum die
Vorlauftemperatur zum System einstellt.
Vorlauftemperatur
5
4,5
4
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6
Außentemperatur
Die Wahl der Kurve hängt von einer Kombination
verschiedener Faktoren wie Isolierung des Hauses,
geografischer Standort, Art der Heizanlage etc. ab.
Beispiel:
Ein schlecht isoliertes Haus mit einer Heizkörperheizung
benötigt einen höheren Kurvenwert als ein
vergleichbares Haus mit Fußbodenheizung.
Die Kurven im Diagramm werden außerdem von
Höchst- und Mindestparametern begrenzt, die im
System festgelegt werden (im Diagramm an den
breiten Linien zu erkennen).
UK
CZ
DE
DK
EE
ES
3,5
3
2,5
2
1,5
FI
1,2
1
0,8
FR
0,7
0,6
0,4
0,2
HR
4 2
0
-2 -4 -6 -8 -10 -12 -14 -16 -18 -20
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
