5.10 Anschließen des Uponor Smatrix
Base PRO Regelmoduls
Das Regelmodul kann mit einem Uponor Smatrix
Base PRO Systembus zur Integration in Base PRO
Regelmodule und Raumfühler verbunden werden.

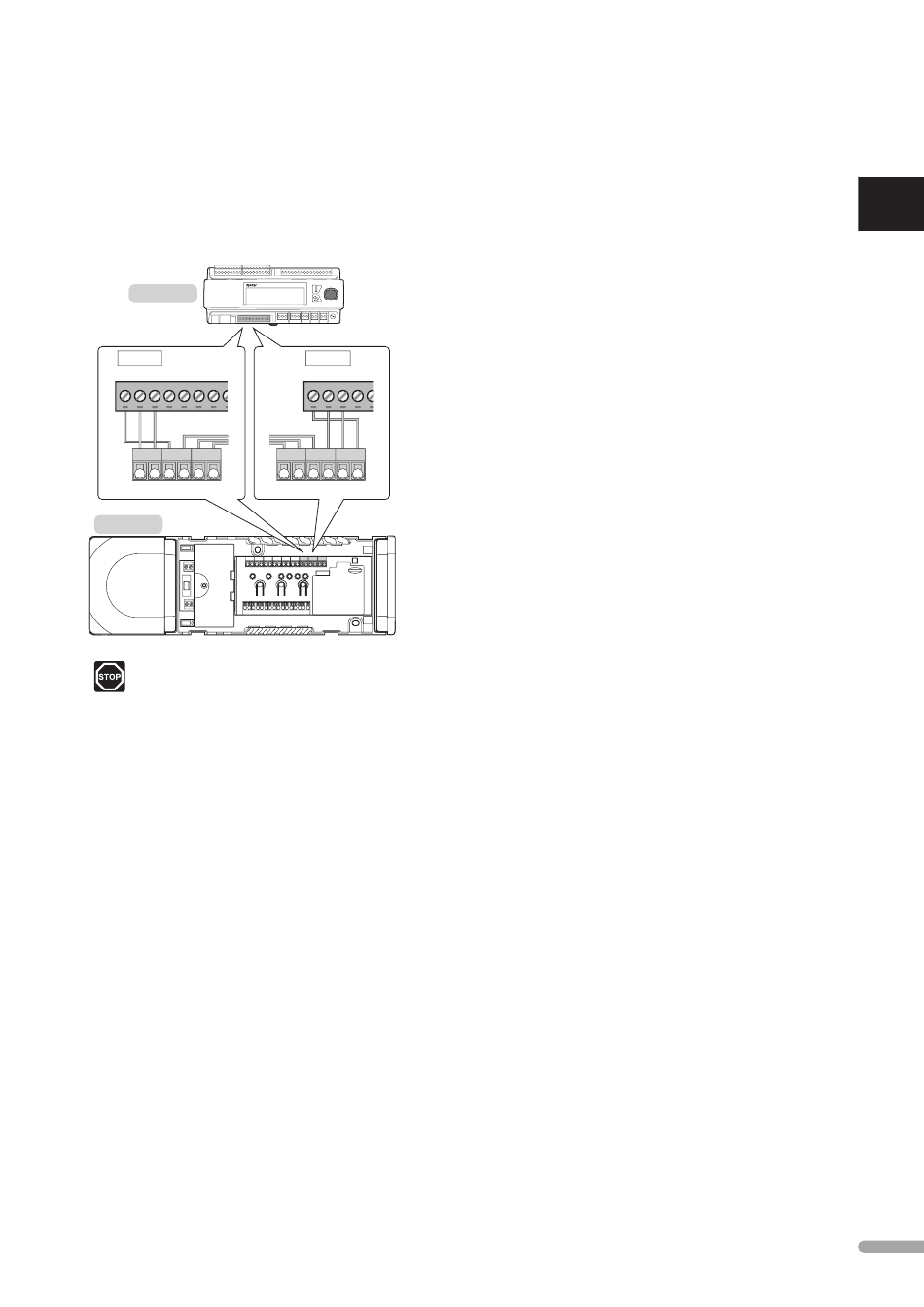

Nachfolgende Abbildung zeigt den mit dem Regelmodul
verbundenen Uponor Smatrix Base Pro Systembus.
X-159
- A B
21 22 23
A B - A B -
X-147
W !
arnung
Elektroinstallationen und -wartungsarbeiten
hinter gesicherten 230-V-AC-Abdeckungen
dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
- A B
21 22 23
A B - A B -
Anschluss eines Uponor Smatrix Base PRO Systembus
an das Regelmodul:
1. Sicherstellen, dass an den Regelmodulen keine
Netzspannung anliegt.
2. Entfernen Sie die Klemmenabdeckung des Move
PRO Regelmoduls.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
3. Entfernen Sie die Abdeckung auf dem (einem der)
Base PRO Regelmodule.
Weitere Einzelheiten siehe Dokumentation zu Uponor
Smatrix Base PRO.
4. Die Klemmenpositionen der Regelmodule
entnehmen Sie dem Verdrahtungsplan.
5. Schließen Sie die Drähte des Base PRO Regelmoduls
am Move PRO Regelmodul an.
Uponor Smatrix Base PRO:
• Übertragungsleiter zu Systembusklemme A,
B und -.
Uponor Smatrix Move PRO:
• Übertragungsleiter zu Systembusklemme 21 (-),
22 (A) und 23 (B).
6. Ziehen Sie die Schrauben an, mit denen die
Drähte im Regelmodul fixiert werden.
Aktivieren Sie das Move PRO Regelmodul in der
Smatrix Base PRO Schnittstelle I-147:
7. Gehen Sie zum Menü Einbindung (Hauptmenü >
Einbindung).
8. Drücken Sie auf Vorlauftemperaturregler:
Deaktivieren.
9. Drücken Sie auf Aktivieren, um die Kommunikation
zwischen der Schnittstelle und dem Move PRO
Regelmodul zu aktivieren.
10. Weisen Sie Regelmodule am Ende des Startup-
Assistenten im Move PRO Regelmodul zu.
Verbundene Smatrix Base PRO Regelmodule
werden automatisch in einer Liste angezeigt.
Weitere Einzelheiten siehe Abschnitt 5.14
„Startup-Assistent".
