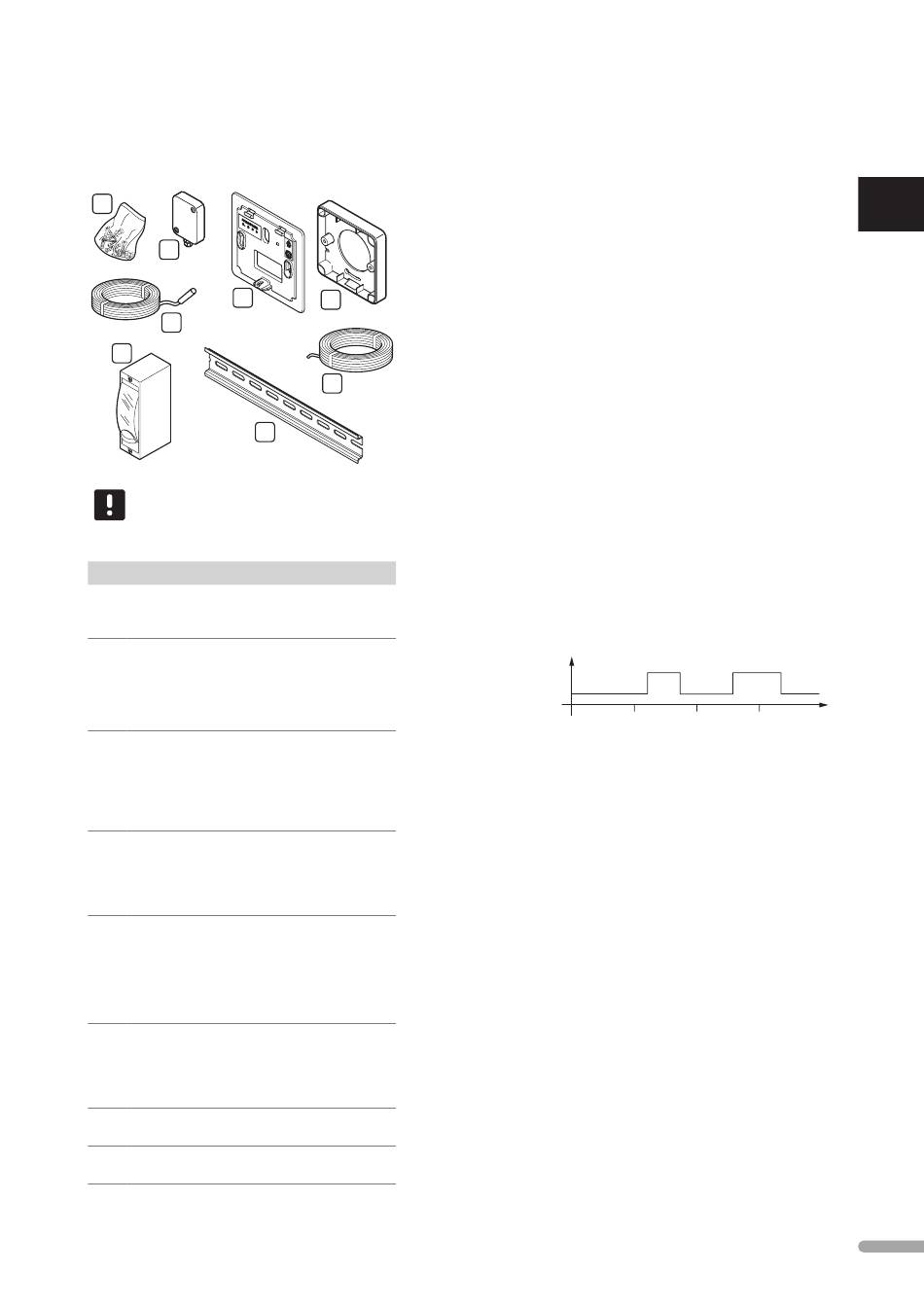

3.4 Zubehör
Uponor bietet zahlreiche Zubehörteile für die
Verwendung mit dem Standardprogramm an.
A
B
C
E
F
G
H I N W E I S !
Gewisse Zubehörteile können im System
inbegriffen sein.
Pos. Komponente Kurztext
A Schrauben Einbaumaterial für Raumfühler
T-141, T-143, T-145, T-146,
T-148, T-149 und Schaltuhr I-143
B Uponor Smatrix Außenfühler für die Raumfühler
Außenfühler T-143, T-148 und T-149
S-113
(Außenfühler
S-113)
C Uponor Smatrix Wandrahmen zur Abdeckung
Schrank T-X einer Wandfläche, die größer ist
A-1XX als die Original-Rückseite. Für
die Montage der Raumfühler
(Wandrahmen
T-143, T-145, T-146, T-148 und
T-X A-1XX)
Schaltuhr I-143
D Uponor Distanzstück, eventuell
Smatrix Base benötigt bei der Anbringung
Distanzstück des Raumfühlers T-149 an einer
Style T-149 Wand.
A-14X
E Uponor Smatrix Boden-/ferngesteuerter Fühler
Boden-/ für die Raumfühler T-143, T-146,
Fernfühler S-114 T-148 und T-149
(Boden-/
Fernfühler
S-114)
F Uponor Heiz-/ Relais zum Anschluss des
Kühlrelais externen Spannungssignals von
einer Heiz-/Kühlquelle wie z.B.
einer Wärmepumpe, an einen
Regelmoduleingang.
G DIN-Schiene DIN-Schiene für Uponor Smatrix
Base/Base PRO Regelmodul
H Uponor Smatrix Buskabel für Raumfühler
Buskabel A-145
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
D
H
3.5

Funktionen

Das Uponor Smatrix Base/Base PRO dient zur
Steuerung von Fußbodenheizungen bzw. -kühlsystemen
in einem Haus oder Gebäude.
Die dem Regelmodul zugeordneten Raumfühler dienen
zur Steuerung der Thermoantriebe oben auf den
Verteilerventilen.
Sobald die an einem Raumfühler erfasste Temperatur
unter (Heizmodus) oder über (Kühlmodus) dem
Sollwert liegt, wird die entsprechende Information
an das Regelmodul weitergegeben, das daraufhin
die Thermoantriebe für den Raum (Zone) öffnet.
Das Regelmodul öffnet die Thermoantriebe gemäß
aktuellem/n Steuermodus und Einstellungen. Damit
wird die Energiezufuhr zu den Fußbodenkreisen im
Raum gesteuert und die Raumtemperatur angepasst.
Sobald die Solltemperatur erreicht ist, wird diese
Information an das Regelmodul weitergegeben und der
Bedarf wird gedeckt.
n - eco-m
ormal und odus
Wenn eine Schaltuhr an das Regelmodul angeschlossen
ist, können die Temperatur-Sollwertmodi zwischen drei
Temperaturwerten geregelt werden. Die verfügbaren
Modi sind Normal, ECO (Sparmodus), und Urlaub.
Siehe nachstehende Beispiele für Normal- und ECO-
Modus.
Heiz-Schaltuhr 1
Komfort
ECO
Nacht Morgen
0 h 00 6 h 00 12 h 00
Das Diagramm zeigt, dass das System am Morgen und
späten Nachmittag im Normal-Modus heizt, während
es während der Nacht und in der Mitte des Tages, wenn
das Haus in der Regel leer ist, im ECO-Modus ist.
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
Nachmittag Nacht
18 h 00 24 h 00
