8. Platzieren Sie den Schneefühler im Rohr. Achten
Sie darauf, dass das Kabel problemlos durch die
Öffnung im Boden passt.
Sichern Sie den Fühler (in der Mitte des Fühlers)
mit der mitgelieferten Schraube.
Anschließen des Schneefühlers, der als
Bodentemperaturfühler verwendet wird,
an das Regelmodul

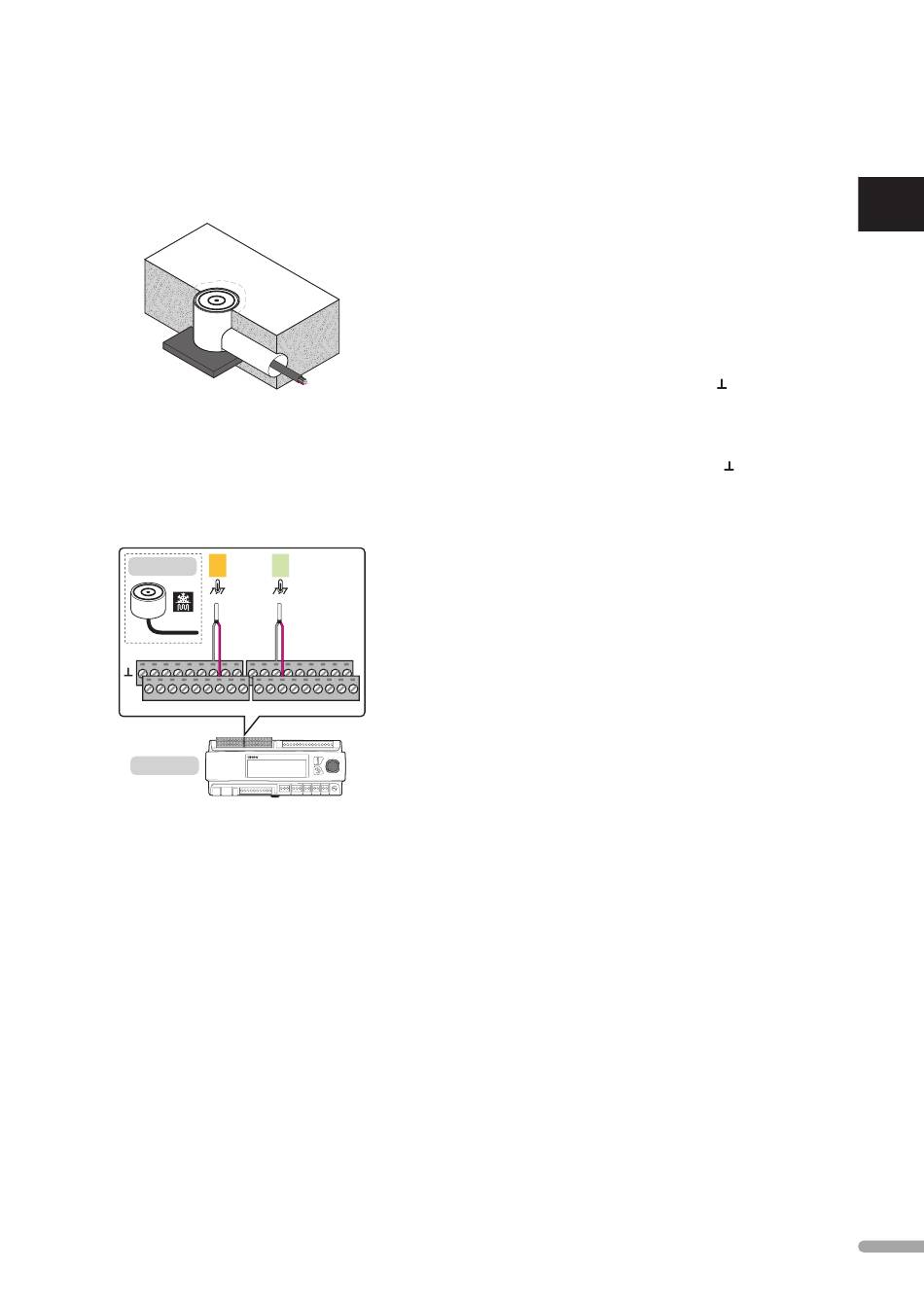

Die nachfolgende Abbildung zeigt den Anschluss
des Schneefühlers, der als Bodentemperaturfühler
verwendet wird, an das Regelmodul.
S-158 3
#
7
X-159
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
4
12
Anschluss des Schneefühlers an das Regelmodul:
1. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
2. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
3. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
4. Schließen Sie die Drähte des Schneefühlers am
Regelmodul an.
ZONE 3:
• Pinker Draht an Klemme 7
• Grauer Draht an Klemme 7
ZONE 4:
• Pinker Draht an Klemme 12
• Grauer Draht an Klemme 12
5. Ziehen Sie die Schrauben an, mit denen die Drähte
im Regelmodul fixiert werden.
