5.11 Anschließen der Modbus RTU-
Schnittstelle
CZ
Das Regelmodul kann über eine Modbus-RTU-Schnittstelle
über RS-232 mit einer Gebäudesystemtechnik (Building
DE
Management System, BMS) verbunden bzw. in diese
integriert werden.
Weitere Einzelheiten über die BMS-Integration finden
DK
Sie in einer separaten Dokumentation.
5.12 Netzanschluss des Regelmoduls
EE
(Wechselstrom)

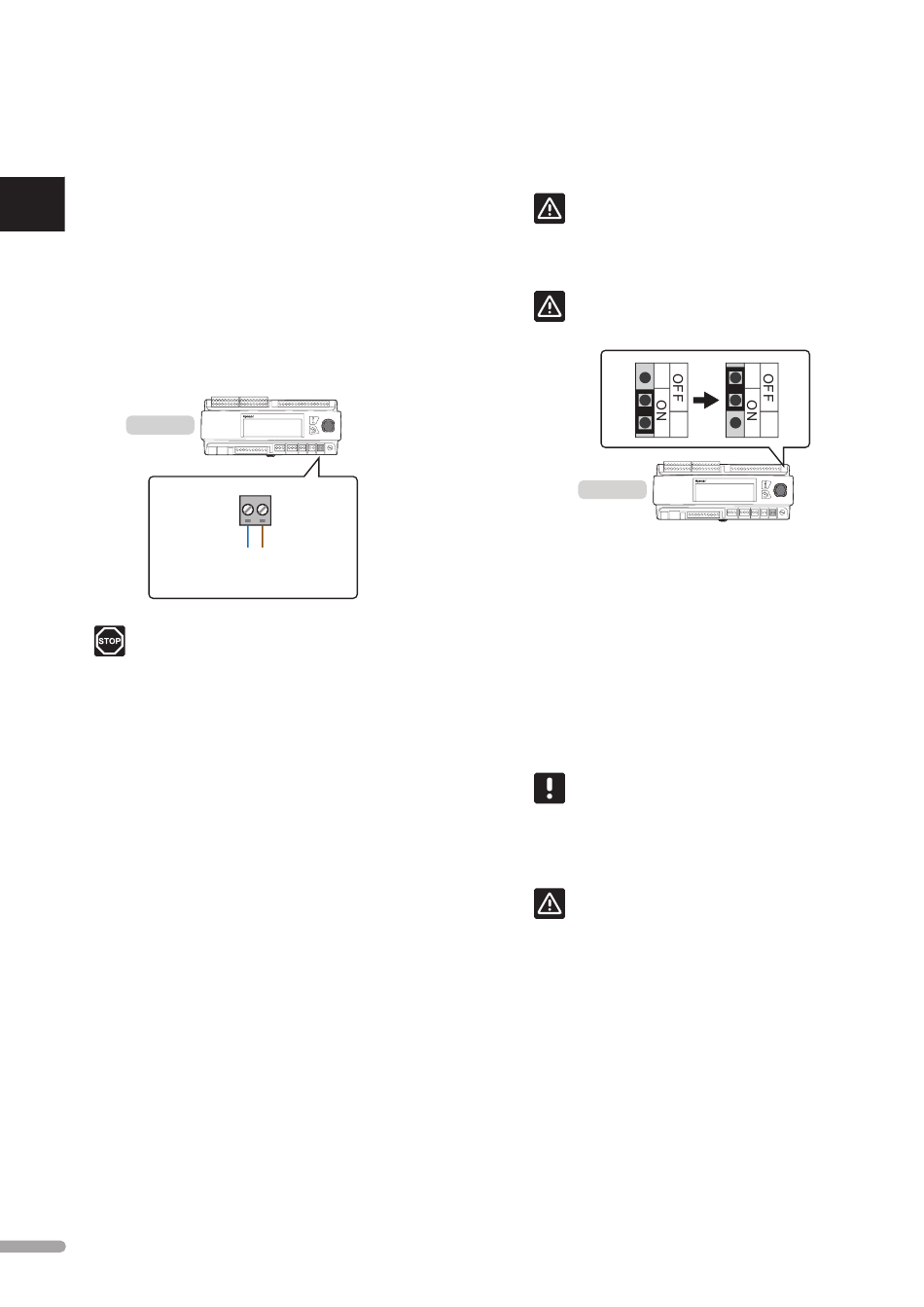

Die nachfolgende Abbildung zeigt das an das Stromnetz
ES
(Wechselstrom) angeschlossene Regelmodul.
X-159
FI
FR
HR
HU
W
!
arnung
Elektroinstallationen und -wartungsarbeiten
IT
hinter gesicherten 230-V-AC-Abdeckungen
dürfen nur unter Aufsicht von qualifiziertem
LT
Fachpersonal durchgeführt werden.
Netzanschluss des Regelmoduls (Wechselstrom):
1. Prüfen Sie, ob die Verkabelung komplett ist und
LV
korrekt ausgeführt wurde:
•
Fühler
NL
•
Stellmotore
•
Umwälzpumpe
2. Schließen Sie das 230-VAC-Stromkabel an die
NO
Anschlussklemmen N (blau) und L (braun) an.
3. Stellen Sie sicher, dass alle Klemmenabdeckungen
PL
ordnungsgemäß befestigt sind.
4. Das Kabel an eine 230-V-AC-Steckdose oder,
falls vorgeschrieben, an einen Anschlusskasten
PT
anschließen.
RO
RU
SE
SK
2 8
N L
N
L
230 V
50 Hz
5.13 Wechselstromeinspeisung
Das Regelmodul verfügt über Anschlussklemmen für die
Wechselstromeinspeisung (Anschlussklemmen 52–56).
a
chtung
Verwenden Sie diese Eingangsklemmen nicht,
es sei denn, Sie werden von der technischen
Unterstützung von Uponor dazu angewiesen.
a
chtung
Stecken Sie den Jumper auf OFF, wenn Sie
alternative Spannungsquellen verwenden.
X-159
5.14 Startup-Assistent
Das Regelmodul initiiert einen Startup-Assistenten,
wenn es das erste Mal gestartet wird, oder nach dem
Zurücksetzen auf Werkseinstellungen. Dieser Assistent
hilft beim Konfigurieren der Regelmodulzonen. Weitere
Einstellungen können über das Menü Einstellungen
vorgenommen werden.
Der Assistent kann auch manuell über das Menüsystem
gestartet werden: Einstellungen > Installateureinst. >
Assistent neu starten.
H I N W E I S !
Die Anzeige des Regelmoduls blinkt
möglicherweise, wenn es eingeschaltet wird.
Dies ist völligb normal und der normale
Betrieb wird kurz danach fortgesetzt.
a
chtung
Beim Einrichten des Regelmoduls muss
mindestens eine Zone aktiviert sein. Anderenfalls
wird ein Konfigurationsfehler angezeigt und der
Startup-Assistent wird neu gestartet.
