5.8
Anschließen der Stellmotore an das
Regelmodul
Das Regelmodul kann bis zu vier verschiedene Zonen
steuern.

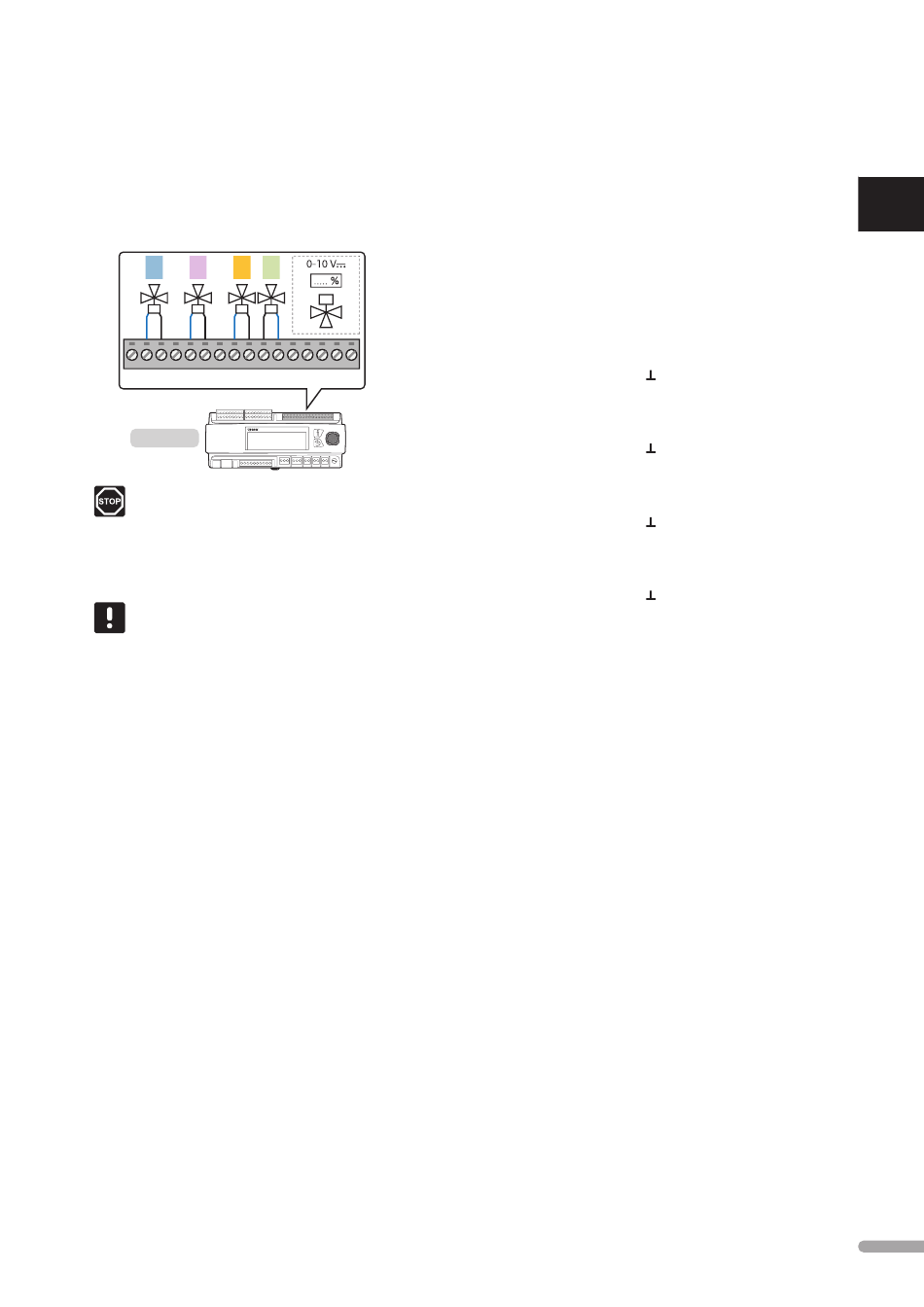

Die nachfolgende Abbildung zeigt die an das Regelmodul
angeschlossenen Stellantriebe.
1
2
3
-
+
-
+
-
+
+
42
43
45
46
48
49
50
X-159
W
!
arnung
Elektroinstallationen und -wartungsarbeiten
hinter gesicherten 230-V-AC-Abdeckungen
dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
H I N W E I S !
Es können nur die Steuersignale der
Stellmotore mit dem Move PRO Regelmodul
verbunden werden. Die Stromversorgung
muss über eine externe Quelle erfolgen.
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
4
-
51
Anschluss der Stellmotore an das Regelmodul:
1. Sicherstellen, dass die Stromversorgung zu
Regelmodul und Stellantrieb unterbrochen ist.
2. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
3. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
4. Schließen Sie die Kabel des Thermoantriebs am
Regelmodul an.
ZONE 1:
•
0...10 V Draht an Klemme 43.
•
Schutzleiter ( ) an Klemme 42.
ZONE 2:
•
0...10 V Draht an Klemme 46.
•
Schutzleiter ( ) an Klemme 45.
ZONE 3:
•
0...10 V Draht an Klemme 49.
•
Schutzleiter ( ) an Klemme 48.
ZONE 4:
•
0...10 V Draht an Klemme 50.
•
Schutzleiter ( ) an Klemme 51.
5. Ziehen Sie die Schrauben an, mit denen die
Drähte im Regelmodul fixiert werden.
