5.9 Anschließen der Umwälzpumpen
an das Regelmodul
CZ
Das Regelmodul kann Umwälzpumpen in bis zu
vier verschiedenen Zonen steuern.
DE

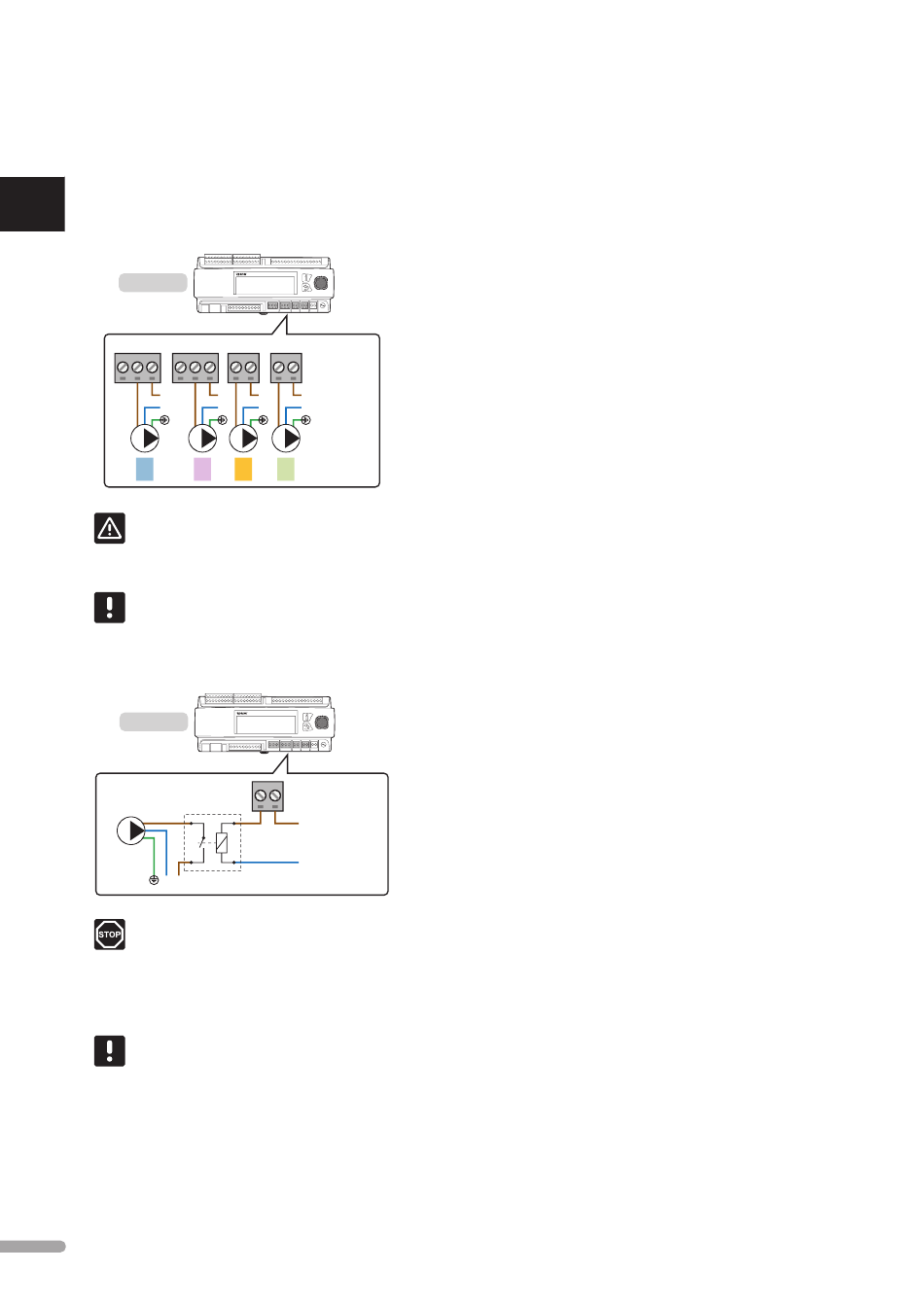

Die nachfolgende Abbildung zeigt die an das
Regelmodul angeschlossenen Umwälzpumpen.
DK
X-159
EE
72 73 75
ES
L
N
FI
1 2
FR
a !
chtung
Die Klemmen sind auf 1 A beschränkt. Ein
HR
externes Relais wird möglicherweise benötigt.
HU
H I N W E I S !
Die Anschlussklemmen der Zone 3 und 4
verwenden TRIACs zur Spannungsversorgung.
IT
Die nachfolgende Abbildung zeigt die über externe Relais
an das Regelmodul angeschlossene Umwälzpumpe.
LT
X-159
LV
NL
NO
N L
W !
arnung
PL
Elektroinstallationen und -wartungsarbeiten
hinter gesicherten 230-V-AC-Abdeckungen
dürfen nur unter Aufsicht von qualifiziertem
PT
Fachpersonal durchgeführt werden.
H I N W E I S !
RO
Es können nur die Steuersignale der
Stellmotore mit dem Move PRO Regelmodul
verbunden werden. Die Stromversorgung
RU
muss über eine externe Quelle erfolgen.
SE
SK
2 6
76 77 78 79 80
24 V AC
L L L
N N N
/
230V AC
3 4
L
24 V AC
/
230V AC
N
Anschluss der Umwälzpumpen an das Regelmodul:
1. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
2. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
3. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
4. Schließen Sie das Stromnetz (max. 230 VAC) über
Anschlussklemmen auf dem Regelmodul an die
Umwälzpumpen/externen Relais an.
Vorsicht! Die Klemmen sind auf 1A beschränkt.
Ein externes Relais wird möglicherweise benötigt.
ZONE 1:
• Stromversorgung (L) von der Umwälzpumpe
zu Klemme 72.
• Extern 24 oder 230 VAC (L) zu Klemme 73.
ZONE 2:
• Stromversorgung (L) von der Umwälzpumpe
zu Klemme 75.
• Extern 24 oder 230 VAC (L) zu Klemme 76.
ZONE 3:
• Stromversorgung (L) von der Umwälzpumpe
zu Klemme 77.
• Extern 24 oder 230 VAC (L) zu Klemme 78.
ZONE 4:
• Stromversorgung (L) von der Umwälzpumpe
zu Klemme 79.
• Externe 230-VAC-Stromquelle (L) zu
Klemme 80.
5. Schließen Sie den gemeinsamen Neutralleiter (N)
der Umwälzpumpen an den externen Anschluss an.
6. Ziehen Sie die Schrauben an, mit denen die Drähte
im Regelmodul fixiert werden.
