Platzierung Des Außenfühlers - Uponor Smatrix Move PRO Montage- Und Bedienungsanleitung

a
uSSenfühler
Der Außenfühler ist obligatorisch und muss immer
installiert werden – entweder direkt am Move PRO
Regelmodul oder über ein integriertes Uponor Smatrix
Base PRO Regelmodul. Ist ein Base PRO Regelmodul in
das System integriert, muss der Außentemperatur über
einen Raumfühler, der als Systemgerät registriert ist,
an das Base PRO Regelmodul angeschlossen werden.
Dieser wird am besten in einem nicht öffentlichen
Bereich, wie einem Technikraum, platziert.

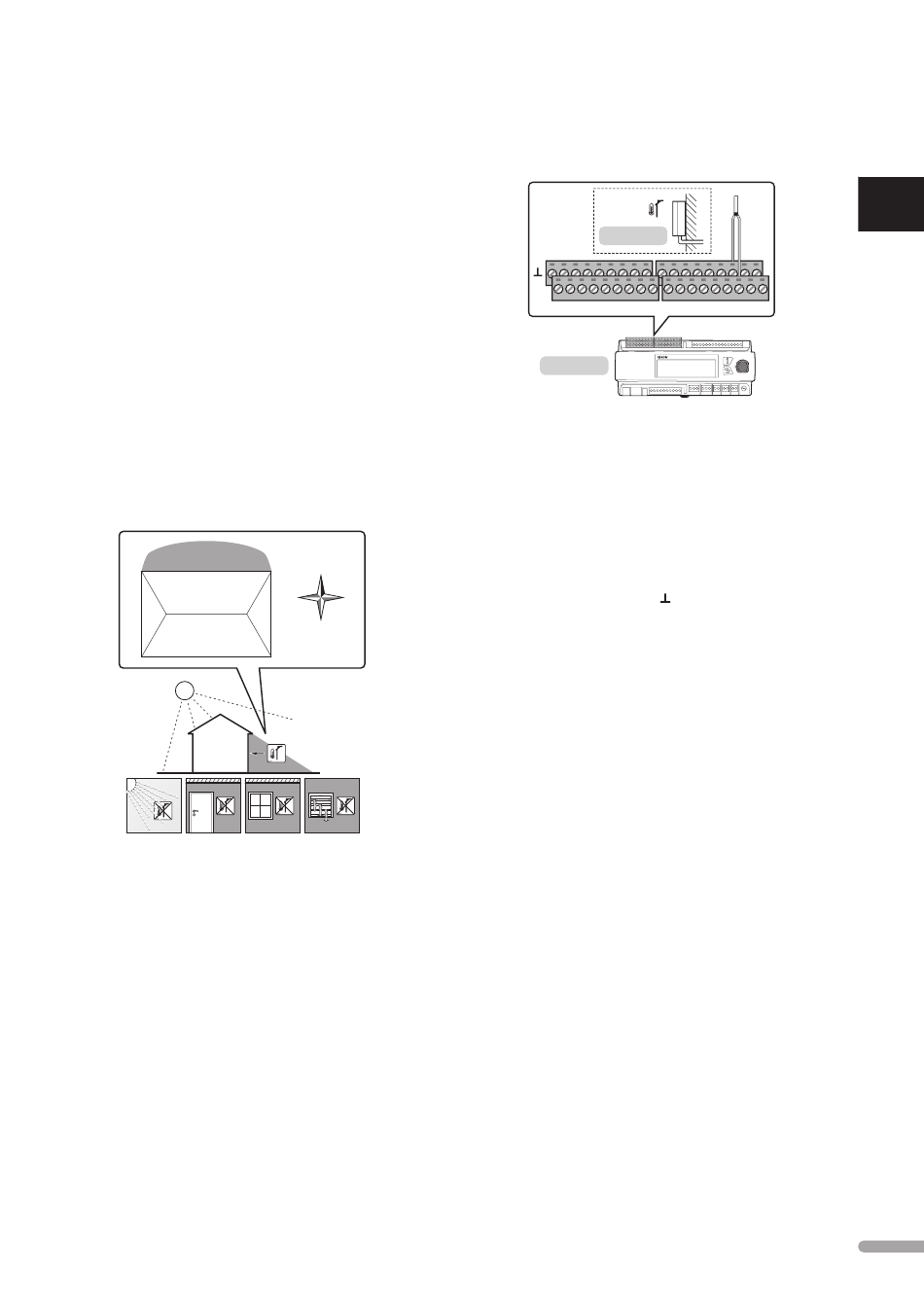

Platzierung des Außenfühlers
Orientieren Sie sich an den Hinweisen für die Vorbereitung
der Montage (siehe Abschnitt 4.2) und beachten Sie
folgende Richtlinien zur Positionierung des Außenfühlers:
1. Bringen Sie den Außenfühler an der Nordseite
des Gebäudes an, wo er keiner direkten
Sonneneinstrahlung ausgesetzt ist.
2. Stellen Sie sicher, dass der Außenfühler nicht in
der Nähe von Türen, Fenstern oder Luftauslässen
angebracht ist.
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
N
W E
S
Anschluss des Außenfühlers an das Regelmodul
Die nachfolgende Abbildung zeigt den an das
Regelmodul angeschlossenen Außenfühler.
S-1XX
#
X-159
Anschluss eines Außenfühlers an das Regelmodul:
1. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
2. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
3. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
4. Schließen Sie die Drähte des Außenfühlers an den
Klemmen 16 und 16 auf dem Regelmodul an.
5. Ziehen Sie die Schrauben an, mit denen die Drähte
im Regelmodul fixiert werden.
