Uponor Smatrix
Move PRO
H E I Z U N G S A N W E N D U N G
D E
M O N TA G E - U N D
B E D I E N U N G S A N L E I T U N G
03 | 2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Uponor Smatrix Move PRO

Inhaltszusammenfassung für Uponor Smatrix Move PRO

  • Seite 1 Uponor Smatrix Move PRO H E I Z U N G S A N W E N D U N G M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Copyright und Haftungsausschluss .....3 Betrieb des Uponor Smatrix Move PRO Regelmoduls ............37 Einleitung .............4 Funktionsprinzip .............37 Sicherheitsvorschriften ..........4 Regelmodul-Aufbau ..........37 Vorschriftsmäßige Entsorgung dieses Produkts Navigieren im Menüsystem ........37 (Elektro- und Elektronik-Altgeräte) ......4 Hochfahren.............37 Informationstaste............38 Uponor Smatrix Move PRO ........5 Menü...

  • Seite 3: Copyright Und Haftungsausschluss

    Urheberrechtsgesetzen einverstanden. Modifikationen enthaltenen Spezifikationen und Leistungsmerkmale zu oder die Benutzung der Inhalte der Anleitung zu anderen ändern und die Herstellung des Uponor Smatrix Move Zwecken ist ein Verstoß gegen Uponors Urheberrecht, PRO einzustellen. Die Anleitung wird ohne Gewähr und Warenzeichen oder andere Eigentumsrechte.

  • Seite 4: Einleitung

    Störungen jede Haftung ab. Stromversorgung arnung Das Uponor System wird mit 230 V AC 50 Hz gespeist. Unterbrechen Sie in einem Notfall sofort die Stromversorgung. U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...

  • Seite 5: Uponor Smatrix Move Pro

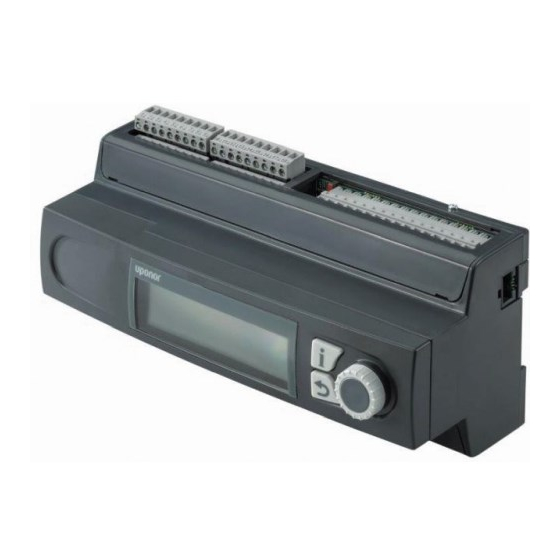

    Uponor Smatrix Move PRO Uponor Smatrix Move PRO ist ein Vorlauftemperatur- Systemüberblick Regelungssystem, das für verschiedene Zonen eingesetzt Uponor Smatrix Move PRO besteht aus einem werden kann. Die Anzahl der Zonen und die Einrichtung Regelmodul und einem breiten Spektrum an Sensoren.

  • Seite 6: Warmwasserbereitung

    öffentlichen Bereich, wie einem Technikraum, wird mithilfe eines Außentemperaturfühlers und zwei platziert. Die Daten des Außentemperaturfühlers Uponor Smatrix Move PRO Sensor Snow S-158-Fühlern werden auch von den anderen Zonen verwendet. bestimmt. Einer der S-158-Fühler wird für das Messen der Bodentemperatur und der andere für das Messen der Dazu muss das Move PRO Regelmodul mit einem Bodenfeuchtigkeit verwendet.

  • Seite 7: Uponor Smatrix Move Pro, Komponenten

    Das Regelmodul betreibt die Stellmotore und Umwälzpumpen, die sich wiederum auf die Vorlauftemperatur zur Zone auswirken. Die Temperatur in bis zu vier Zonen kann vom Regelmodul geregelt werden. Uponor Smatrix Move PRO Controller X-159 microSD 15VDC 12VDC IN 24VAC IN...
  • Seite 8 Zoneneinrichtung verwendet. Um die Uponor Smatrix Move PRO Raumfühler S-155 Schneefreihaltungsfunktion sicherzustellen, müssen zwei Uponor Smatrix Move PRO Schnee- und Eisfühler Über den Fühler kann die Innenreferenztemperatur in S-158 und drei Vorlauf-/Rücklauffühler installiert sein. der Zone gemessen werden.

  • Seite 9: Zubehör

    Berechnung des Vorlauftemperatur-Sollwerts. Dies erfordert, dass die Zone als Eigenständige Steuerung oder Smatrix Base PRO eingerichtet ist. Die Heizkurve des Regelmoduls Uponor Smatrix Move PRO geht aus dem nachstehenden Diagramm hervor. H I N W E I S ! Es enthält die berechnete Vorlauftemperatur jeder...
  • Seite 10 Zur Erleichterung der genauen Planung ist das Das System kann in ein Uponor Smatrix Base PRO System Regelmodul mit einer Echtzeituhr ausgestattet. integriert werden, um eine Einzelraumregelung in der Wenn ein Uponor Smatrix Base PRO-System verbunden Zone zu ermöglichen.

  • Seite 11: Installation Des Uponor Smatrix Move Pro Systems

    • Überprüfen Sie, ob der Inhalt der Verpackung empfiehlt Uponor die Einhaltung der im Folgenden mit der Inhaltsangabe übereinstimmt. beschriebenen Vorgehensweise. Siehe auch Abschnitt 3.3 „Uponor Smatrix Move PRO Bestandteile“ zur Identifizierung der Bestandteile. Schritt Beschreibung Seite • Lesen Sie den Verdrahtungsplan am Ende dieser Vorbereitung der Montage Kurzanleitung bzw.

  • Seite 12: Installationsbeispiel

    Optional: • Raumsensor S-155 Der Außentemperaturfühler ist nicht erforderlich, wenn das Move PRO Regelmodul in ein Uponor Smatrix Base PRO System (mit Außentemperaturfühler) integriert ist. Ein Anschlussbeispiel für das Uponor Smatrix Move PRO Weitere Einzelheiten siehe Abschnitt 5 „Installieren Regelmodul (mit installierter Heizungsanwendung) für des Uponor Smatrix Move PRO Regelmoduls“.
  • Seite 13 Zone aktiviert. Weitere Einzelheiten siehe Abschnitt 7.10 Einstellungen. Das Regelmodul ist über den Smatrix Base PRO Bus mit einem Uponor Smatrix Base PRO System verbunden und verwendet seine Bestandteile, um die Zonentemperatur zu regulieren. Die folgenden Bestandteile sind für den Heizbetrieb in der Zone erforderlich (Regulieren der Zonentemperatur mit einem Mischventil).
  • Seite 14 Funktionen, wie BoostPower und Umwälzung Der Außentemperaturfühler ist nicht erforderlich, wenn von Warmwasser, setzen voraus, dass ein das Move PRO Regelmodul in ein Uponor Smatrix Base Rücklauffühler ordnungsgemäß funktioniert. PRO System (mit Außentemperaturfühler) integriert ist. Weitere Einzelheiten siehe Abschnitt 5 „Installieren Weitere Einzelheiten siehe Abschnitt 5 „Installieren des...

  • Seite 15: Installieren Des Uponor Smatrix Move Pro Regelmoduls

    Installieren des Uponor Smatrix Move PRO Regelmoduls Anbringung der Aufkleber Bringen Sie die Aufkleber aus dem Anwendungspaket auf dem Regelmodul an. Platzierung des Regelmoduls Orientieren Sie sich an den Hinweisen für die Vorbereitung der Montage (siehe Abschnitt 4.2) und beachten Sie folgende Richtlinien zur Positionierung des Regelmoduls: •...

  • Seite 16: Wandmontage Des Regelmoduls

    Folgende Fühler können an das System angeschlossen werden: • Uponor Smatrix Außenfühler S-1XX • Uponor Smatrix Move Vorlauf-/Rücklauffühler S-152 • Uponor Smatrix Move PRO Raumfühler S-155 • Uponor Smatrix Move PRO Schneefühler S-158 arnung Elektroinstallationen und -wartungsarbeiten CLICK hinter gesicherten 230-V-AC-Abdeckungen dürfen nur unter Aufsicht von qualifiziertem...

  • Seite 17: Platzierung Des Außenfühlers

    Die nachfolgende Abbildung zeigt den an das installiert werden – entweder direkt am Move PRO Regelmodul angeschlossenen Außenfühler. Regelmodul oder über ein integriertes Uponor Smatrix Base PRO Regelmodul. Ist ein Base PRO Regelmodul in das System integriert, muss der Außentemperatur über einen Raumfühler, der als Systemgerät registriert ist,...
  • Seite 18 orlauffühler ücklauffühler Der Vorlauffühler muss in allen Zonen installiert werden. Der Rücklauffühler kann in der Zoneneinrichtung nur als Schnee- und Eisfreih. oder DHW Anschließen des Vorlauffühlers an das Regelmodul (Warmwasserbereitung) installiert werden. Die nachfolgende Abbildung zeigt den an das Regelmodul Anschließen des Rücklauffühlers an das Regelmodul angeschlossenen Vorlauffühler.

  • Seite 19: Kennzeichnung Des Raumfühlers

    Kennzeichnung des Raumfühlers aumfühler Der Raumfühler kann in der Zoneneinrichtung nur Markieren Sie die Raumfühler ggf. mit den Nummern als Eigenständig, mit Heizmodus-Einrichtung als der zu regelnden Zonen, z. B. Nr. 02, Nr. 03. Außen- und Innenausgl. installiert werden. Montieren des Raumfühlers an der Wand Platzierung des Raumfühlers Nachfolgende Abbildung zeigt die Positionen der Orientieren Sie sich an den Hinweisen für die Vorbereitung...
  • Seite 20 Anschließen des Raumfühlers an das Regelmodul chtung Ändern Sie nicht die Einstellung der Die nachfolgende Abbildung zeigt den an das Regelmodul Jumper, da sonst die Funktion des Fühlers angeschlossenen Raumfühler. beeinträchtigt wird. S-155 Standardeinstellung: Anschluss des Raumfühlers an das Regelmodul: 1.

  • Seite 21: Platzieren Der Schneefühler

    chneefühler Der Schneefühler kann in der Zoneneinrichtung nur als Schnee- und Eisfreih. installiert werden. chtung Es werden zwei Schneefühler benötigt, um die Funktion Schnee- und Eisfreih. zu gewährleisten. Ein Fühler wird als Bodentemperaturfühler ≥ 0,2 m ≥ 0,1 m und der andere als Bodenfeuchtigkeitsfühler verwendet.
  • Seite 22 Installieren des Schneefühlers in der Bodenoberfläche 4. Tragen Sie den Beton/Asphalt auf. Die folgenden Abbildungen zeigen, wie der Schneefühler in der Bodenoberfläche installiert wird. 1. Erzeugen Sie einen Schlitz für den Kabelkanal (max. 23 mm Durchmesser). Es wird empfohlen, einen Kabelkanal mit Kordel zu verwenden, um das Durchziehen des Kabels nach der Montage zu erleichtern.

  • Seite 23: Anschließen Des Schneefühlers, Der Als Bodentemperaturfühler Verwendet Wird, An Das Regelmodul

    8. Platzieren Sie den Schneefühler im Rohr. Achten Anschluss des Schneefühlers an das Regelmodul: Sie darauf, dass das Kabel problemlos durch die 1. Die Klemmenpositionen entnehmen Sie dem Öffnung im Boden passt. Verdrahtungsplan. Sichern Sie den Fühler (in der Mitte des Fühlers) 2.

  • Seite 24: Bodenfeuchtigkeitsfühler Verwendet Wird, An Das Regelmodul

    Anschließen des Schneefühlers, der als rimärer ücklauffühler Bodenfeuchtigkeitsfühler verwendet wird, Der primäre Rücklauffühler kann in der Zoneneinrichtung an das Regelmodul nur als Schnee- und Eisfreih. installiert werden. Die nachfolgende Abbildung zeigt den Anschluss Anschließen des primären Rücklauffühlers an das des Schneefühlers, der als Bodenfeuchtigkeitsfühler Regelmodul verwendet wird, an das Regelmodul.

  • Seite 25: Anschließen Der Stellmotore An Das Regelmodul

    Anschließen der Stellmotore an das Anschluss der Stellmotore an das Regelmodul: Regelmodul 1. Sicherstellen, dass die Stromversorgung zu Regelmodul und Stellantrieb unterbrochen ist. Das Regelmodul kann bis zu vier verschiedene Zonen steuern. 2. Entfernen Sie die Klemmenabdeckung. Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung“. Die nachfolgende Abbildung zeigt die an das Regelmodul angeschlossenen Stellantriebe.

  • Seite 26: Anschließen Der Umwälzpumpen An Das Regelmodul

    Anschließen der Umwälzpumpen Anschluss der Umwälzpumpen an das Regelmodul: an das Regelmodul 1. Sicherstellen, dass am Regelmodul keine Netzspannung anliegt. Das Regelmodul kann Umwälzpumpen in bis zu vier verschiedenen Zonen steuern. 2. Entfernen Sie die Klemmenabdeckung. Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung“. Die nachfolgende Abbildung zeigt die an das Regelmodul angeschlossenen Umwälzpumpen.

  • Seite 27: Anschließen Des Uponor Smatrix Base Pro Regelmoduls

    5.10 Anschließen des Uponor Smatrix Anschluss eines Uponor Smatrix Base PRO Systembus an das Regelmodul: Base PRO Regelmoduls 1. Sicherstellen, dass an den Regelmodulen keine Das Regelmodul kann mit einem Uponor Smatrix Netzspannung anliegt. Base PRO Systembus zur Integration in Base PRO Regelmodule und Raumfühler verbunden werden.

  • Seite 28: Anschließen Der Modbus Rtu-Schnittstelle

    Verwenden Sie diese Eingangsklemmen nicht, integriert werden. es sei denn, Sie werden von der technischen Weitere Einzelheiten über die BMS-Integration finden Unterstützung von Uponor dazu angewiesen. Sie in einer separaten Dokumentation. chtung 5.12 Netzanschluss des Regelmoduls Stecken Sie den Jumper auf OFF, wenn Sie (Wechselstrom) alternative Spannungsquellen verwenden.
  • Seite 29 1. W avigieren im tartuP SSiStenten ahl der Prache Auswählen/Ändern Wählen Sie die Sprache, die im Menüsystem der Regelmodule verwendet werden soll. Drehen zur Auswahl einer Option das Steuerrad oder Sprache ändern Sie eine Parametereinstellung. English Deutsch Espanol Swedish 2. e inStellen der Stellen Sie die Zeit des Systems ein, beginnend mit den Stunden.
  • Seite 30 5 max.: 70 und Bestandteile verwendet, die mit dem Regelmodul verbunden sind. Smatrix Base PRO verwendet ein 5.6 Legen Sie eine maximale Vorlauftemperatur fest. verbundenes Uponor Smatrix Base PRO System. Max. Vorlauftemp. Zoneneinrichtung 70 °C Eigenständige Steuerung Smatrix Base PRO min.: 15...
  • Seite 31 Diese Einstellung wird nur angezeigt, wenn Smatrix verbunden sind. Smatrix Base PRO verwendet ein Base PRO im Menü für die Zoneneinrichtung verbundenes Uponor Smatrix Base PRO System. ausgewählt ist, und wenn „Außen- und Innenausgl.“ Warmwasserbereitung (DHW) reguliert die im Heizmodus ausgewählt ist.
  • Seite 32 Diese Einstellung wird nur angezeigt, wenn Smatrix verbunden sind. Smatrix Base PRO verwendet ein Base PRO im Menü für die Zoneneinrichtung verbundenes Uponor Smatrix Base PRO System. ausgewählt ist, und wenn „Außen- und Innenausgl.“ Bei Schnee- und Eisfreih. werden Schneefühler im Heizmodus ausgewählt ist.
  • Seite 33 Diese Einstellung wird nur angezeigt, wenn Smatrix verbunden sind. Smatrix Base PRO verwendet ein Base PRO im Menü für die Zoneneinrichtung verbundenes Uponor Smatrix Base PRO System. ausgewählt ist, und wenn „Außen- und Innenausgl.“ Bei Schnee- und Eisfreih. werden Schneefühler im Heizmodus ausgewählt ist.

  • Seite 34: Vorheizen Des Betonkerns (Din 1264-4)

    9. r 5.15 Vorheizen des Betonkerns egelmo one zuord (DIN 1264-4) Wenn das Move PRO Regelmodul mit einem Smatrix Base PRO System verbunden ist, können Das Regelmodul kann so eingerichtet werden, die verbundenen Regelmodule verschiedenen dass es einen Betonkern vorheizt, bevor das Gebäude Zonen zugeordnet werden.
  • Seite 35 3. e 6. v inStellen deS atumS orheizen aktivieren Stellen Sie das Datum des Systems ein, beginnend 6.1 Wählen Sie Aktivieren, um „Vorheizen Zone 2“ im mit dem Tag. Regelmodul zu aktivieren. Datum Vorheizen Zone 2 Tag eingeben Deaktivieren 01.06.2016 Aktivieren 6.2 Legen Sie den maximal zulässigen berechneten Datum...

  • Seite 36: Installation Beenden

    Installation beenden Überprüfen Sie die gesamte Installation: 1. Achten Sie darauf, dass die Kabel korrekt verlegt und sorgfältig befestigt sind. 2. Befestigen Sie die Klemmenabdeckungen wieder am Regelmodul. 12 5 3. Überprüfen Sie die Mischventile. Erhöhen Sie die Sollwerte in jeder Zone, um bu s sicherzustellen, dass sich die Ventile korrekt öffnen.

  • Seite 37: Betrieb Des Uponor Smatrix Move Pro Regelmoduls

    Betrieb des Uponor Smatrix Move PRO Regelmoduls Funktionsprinzip Navigieren im Menüsystem Das Regelmodul berechnet die Vorlauftemperatur für bis /ä uSWählen ndern zu vier verschiedene Zonen mithilfe einer Vielzahl von Drehen zur Auswahl einer Option das Steuerrad oder Fühlern. Die berechnete Vorlauftemperatur wird mit der ändern Sie eine Parametereinstellung.

  • Seite 38: Informationstaste

    Informationstaste armWaSSerBereitung Folgende Informationen werden angezeigt, wenn die Zone als Warmwasserbereitung eingerichtet ist. • Vorlauftemperatur (aktuelle Vorlauftemperatur) • Pumpe (Status) • Mischventil (Status) chnee iSfreih Folgende Informationen werden angezeigt, wenn die Zone als Schnee- und Eisfreih. eingerichtet ist. • Vorlauftemperatur (aktuelle Vorlauftemperatur) Die Informationstaste kann jederzeit gedrückt werden, •...

  • Seite 39: Systemüberblick

    Systemüberblick nformation In diesem Menü werden Informationen zu Zone 1 In diesem Menü wird die aktuelle Außentemperatur und angezeigt. die Vorlauftemperatur für aktivierte Zonen angezeigt. Menüstruktur* z#: v orlauftemPeratur Die aktuelle Vorlauftemperatur wird angezeigt. Information Zone 1 Die Temperatur wird vom Vorlauftemperaturfühler Zoneneinrichtung gemessen, der mit dem Regelmodul verbunden ist.
  • Seite 40 Berechn. Vorlaufsollwert nformation In diesem Menü werden Informationen zu Zone 2 Die berechnete Vorlauftemperatur wird angezeigt. angezeigt. Der Sollwert wird mithilfe der unter Heizmodus ausgewählten Fühlereinrichtung berechnet. Menüstruktur* Innentemperatur Information Zone 2 Die aktuelle Innentemperatur für die Zone wird angezeigt. Zoneneinrichtung Heizmodus Wenn die Zone als Eigenständige Steuerung...
  • Seite 41 Vorlauftemperatur nformation In diesem Menü werden Informationen zu Zone 3 Die aktuelle Vorlauftemperatur wird angezeigt. angezeigt. Die Temperatur wird vom Vorlauftemperaturfühler gemessen, der mit dem Regelmodul verbunden ist. Menüstruktur* Berechn. Vorlaufsollwert Information Zone 3 Die berechnete Vorlauftemperatur wird angezeigt. Zoneneinrichtung Der Sollwert wird mithilfe der unter Heizmodus Heizmodus ausgewählten Fühlereinrichtung berechnet.
  • Seite 42 Heizkurve Bodentemperatur In diesem Menü werden die Heizkurve und die Mindest- Die aktuelle Temperatur des Bodens in der Umgebung und Höchstgrenzen der Vorlauftemperatur für die Zone des Schneefühlers wird angezeigt. angezeigt. Diese Informationen werden nur angezeigt, wenn Diese Informationen werden nur angezeigt, wenn Zoneneinrichtung auf Schnee- und Eisfreih.
  • Seite 43 Heizkurve nformation In diesem Menü werden Informationen zu Zone 4 angezeigt. In diesem Menü werden die Heizkurve und die Mindest- und Höchstgrenzen der Vorlauftemperatur für die Zone Menüstruktur* angezeigt. Information Zone 4 Diese Informationen werden nur angezeigt, wenn Zoneneinrichtung auf Eigenständige Steuerung Zoneneinrichtung oder Smatrix Base PRO festgelegt ist.
  • Seite 44 Rücklauftemperatur egelmodul nformationen In diesem Menü werden Informationen zum Regelmodul Die aktuelle Rücklauftemperatur wird angezeigt. angezeigt. Diese Informationen werden nur angezeigt, wenn Zoneneinrichtung auf Schnee- und Eisfreih. Menüstruktur festgelegt ist. Regelmodul-Informationen Bodentemperatur Sprache Über ... Die aktuelle Temperatur des Bodens in der Umgebung des Schneefühlers wird angezeigt.

  • Seite 45: Alarme

    Alarme larme BeStätigen In diesem Menü können alle aktiven Alarme bestätigt In diesem Menü werden die aktuellen aktiven Alarme werden. und der Alarmverlauf angezeigt. Es besteht auch die Bestätigen aller aktiven Alarme: Möglichkeiten, alle Alarme zu bestätigen und den Alarmverlauf zurückzusetzen. 1.

  • Seite 46: Einstellungen

    7.10 Einstellungen Außentemp. Störfall In diesem Menü wird die Störfalltemperatur für In diesem Menü können die Installateureinstellungen, den Außentemperaturfühler festgelegt. Dieser die aktivierten Zoneneinstellungen und die Regelmodul- Wert wird verwendet, wenn die Verbindung zum Einstellungen geändert werden (wenn der Betriebsmodus Außentemperaturfühler unterbrochen wird.

  • Seite 47: Anzeigeeinstellungen

    Sperrcode ändern Werkseinst. wiederherst. Der Standard-Sperrcode, der verwendet wird, um einen In diesem Menü können alle Parametereinstellungen Benutzer für das Ändern der Parametereinstellungen im Regelmodul auf die Standard-Werkseinstellungen zu sperren, kann in diesem Menü geändert werden. zurückgesetzt werden. Dieses Menü wird nur angezeigt, wenn Sperrcode im Zurücksetzen auf die Werkseinstellungen: Menü...
  • Seite 48 Neues Backup inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü kann das Regelmodul ein Backup aller für Zone 1 festgelegt oder geändert werden. Parametereinstellungen auf die MicroSD-Karte speichern. Speichern von einem Backup: Menüstruktur* 1. Stellen Sie sicher, dass eine MicroSD-Karte mit Zone 1-Einstellungen dem Backup in das Regelmodul eingesetzt ist.
  • Seite 49 MIN. VORLAUFTEMP. ABWEICHUNG ALARMGRENZE In diesem Menü kann die minimale Vorlauftemperatur In diesem Menü wird die Abweichung Alarmgrenze für die Zone festgelegt werden. Die Vorlauftemperatur für die Vorlauftemperatur in der Zone festgelegt. darf nicht unter diesen Wert sinken. Wenn die Differenz zwischen den gemessenen und den berechneten Vorlauftemperaturen in der Zeit, die in Festlegen der minimalen Vorlauftemperatur: Abweichung Alarmverzög.
  • Seite 50 Innentemp.-Einst. INNENTEMP.-SOLLWERT-EINFL. (NIEDRIGER) Über dieses Menü kann auf die Einstellungen im In diesem Menü wird der Innentemperartur-Sollwert- Zusammenhang mit dem Raumtemperaturfühler Einfluss (niedriger) festgelegt. Wenn die gemessene in der Zone zugegriffen werden. Innentemperatur höher ist als der Innentemperatur- Sollwert, wird der Vorlauftemperatur-Sollwert mit Dieses Menü...
  • Seite 51 Normal - ECO Bearbeiten/Erstellen der ECO-/Normal-Einstellung: Über dieses Menü kann auf die Einstellungen im 1. Wählen Sie ECO-/Normal-Einstellung aus. Zusammenhang mit den Normal/ECO-Modi des 2. Drücken Sie das Navigationsrad, um die Auswahl Regelmoduls zugegriffen werden. zu bestätigen. Dieses Menü und seine Untermenüs werden nur Die aktuelle Einstellung wird angezeigt.
  • Seite 52 Heizkurve Manueller Betrieb Über dieses Menü können Sie auf die Über dieses Menü kann auf den manuellen Betrieb in Heizkurveneinstellungen für die Zone zugreifen. der Zone zugegriffen werden. Einstellungen, wie die Steilheit (Einstellung) und Wenn der Modus „Manueller Betrieb“ aktiviert ist, ist Verzögerung der Heizkurve.
  • Seite 53 MISCHER EINSTELL. DES WOCHENTAGS In diesem Menü kann das Mischventil übersteuert In diesem Menü wird der Wochentag für das und manuell geöffnet oder geschlossen werden. Pumpenintervall festgelegt. Übersteuern der Mischventileinstellung: Dieses Menü wird nur angezeigt, wenn Pumpen Intervall auf Pumpen Intervall festgelegt ist. 1.
  • Seite 54 Mischventil THERMOANTRIEB-LAUFZEIT Über dieses Menü können Sie auf die In diesem Menü wird die Thermoantrieb-Laufzeit für Mischventileinstellungen in der Zone zugreifen. die Mischventilregulierung festgelegt. Festlegen der Thermoantrieb-Laufzeit: MENÜSTRUKTUR 1. Wählen Sie Thermoantrieb-Laufzeit aus. Mischventil 2. Drücken Sie das Navigationsrad, um die Auswahl P-Bereich zu bestätigen.
  • Seite 55 Jahreszeitl. abschalten VENTIL SCHLIESSEN Über dieses Menü können Sie auf die Einstellungen In diesem Menü wird eine Funktion zum Schließen des für „Jahreszeitl. abschalten“ in der Zone zugreifen. Mischventils aktiviert, wenn die Anforderungen erfüllt sind. MENÜSTRUKTUR* Aktivieren der Funktion: 1. Wählen Sie Ventil schließen aus. Jahreszeitl.
  • Seite 56 AUSSENTEMP.-SOLLWERT INNENTEMP. ABSCHALTEN In diesem Menü wird der Außentemperatur-Sollwert für In diesem Menü wird die Funktion zum Stoppen der das Stoppen der Umwälzpumpe und/oder Schließen des Umwälzpumpe und/oder wann das Mischventil bei Mischventils für die Zone festgelegt. einem Innentemperatur-Sollwert geschlossen wird für die Zone aktiviert/deaktiviert.

  • Seite 57: Zoneneinrichtung Auf Eigenständige Steuerungl

    BERECHN. VORLAUFSOLLWERT inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü kann der berechnete Vorlaufsollwert für für Zone 2 festgelegt oder geändert werden. die Zone überschrieben werden. Diese Temperatur wird als Sollwert für die Vorlauftemperatur verwendet. Menüstruktur* Dieses Menü wird nur angezeigt, wenn Zone 2-Einstellungen Zoneneinrichtung auf Eigenständige Steuerung oder Smatrix Base PRO für die Zone festgelegt ist.
  • Seite 58 MAX. VORLAUFTEMP. GRENZE ÜBERHITZUNGSALARM In diesem Menü kann die maximale Vorlauftemperatur In diesem Menü wird die Grenze des Überhitzungsalarms für die Zone festgelegt werden. Die Vorlauftemperatur für die Warmwasserbereitung festgelegt. Wenn die darf nicht über diesen Wert steigen. Vorlauftemperatur höher ist als die festgelegte Grenze während der Zeit, die in Verzö.
  • Seite 59 ABWEICHUNG ALARMGRENZE Innentemp.-Einst. In diesem Menü wird die Abweichung Alarmgrenze für Über dieses Menü kann auf die Einstellungen im die Vorlauftemperatur in der Zone festgelegt. Wenn Zusammenhang mit dem Raumtemperaturfühler in der Zone zugegriffen werden. die Differenz zwischen den gemessenen und den berechneten Vorlauftemperaturen in der Zeit, die in Dieses Menü...
  • Seite 60 BERECH. INNENTEM.-SOLLW. INNENTEMP.-SOLLWERT-EINFL. (HÖHER) In diesem Menü wird der berechnete Innentemperatur- In diesem Menü wird der Innentemperartur-Sollwert- Sollwert für die Zone angezeigt. Einfluss (höher) festgelegt. Wenn die gemessene Innentemperatur niedriger ist als der Innentemperatur- Diese Informationen werden nur angezeigt, wenn Sollwert, wird der Vorlauftemperatur-Sollwert mit Zoneneinrichtung auf Eigenständige Steuerung diesem Wert erhöht.
  • Seite 61 DHW-Kreisl. Rücklauf-Einstellungen BOOSTPOWER Über dieses Menü kann auf die Einstellungen im In diesem Menü wird BoostPower für die Zusammenhang mit dem Rücklauftemperaturfühler Warmwasserbereitung festgelegt. Mit diesem Parameter zugegriffen werden. wird die berechnete Vorlauftemperatur eingestellt, wenn der Unterschied zwischen der Vorlauf- und Dieses Menü...
  • Seite 62 Normal - ECO Bearbeiten/Erstellen der ECO-/Normal-Einstellung: Über dieses Menü kann auf die Einstellungen im 1. Wählen Sie ECO-/Normal-Einstellung aus. Zusammenhang mit den Normal/ECO-Modi des 2. Drücken Sie das Navigationsrad, um die Auswahl Regelmoduls zugegriffen werden. zu bestätigen. Dieses Menü und seine Untermenüs werden Die aktuelle Einstellung wird angezeigt.
  • Seite 63 Heizkurve Manueller Betrieb Über dieses Menü können Sie auf die Über dieses Menü kann auf den manuellen Betrieb in Heizkurveneinstellungen für die Zone zugreifen. der Zone zugegriffen werden. Einstellungen, wie die Steilheit (Einstellung) und Wenn der Modus „Manueller Betrieb“ aktiviert ist, ist Verzögerung der Heizkurve.
  • Seite 64 MISCHER Pumpe In diesem Menü kann das Mischventil übersteuert Über dieses Menü können Sie auf die und manuell geöffnet oder geschlossen werden. Pumpeneinstellungen in der Zone zugreifen. Dieses Menü wird nur angezeigt, wenn Übersteuern der Mischventileinstellung: Zoneneinrichtung auf Eigenständige Steuerung oder 1.
  • Seite 65 EINSTELL. DER STUNDE Mischventil In diesem Menü wird die Stunde für das Pumpenintervall Über dieses Menü können Sie auf die festgelegt. Mischventileinstellungen in der Zone zugreifen. Dieses Menü wird nur angezeigt, wenn Pumpen MENÜSTRUKTUR Intervall auf Pumpen Intervall festgelegt ist. Mischventil Auswahl einer Stunde für das Pumpenintervall: P-Bereich...
  • Seite 66 Jahreszeitl. abschalten I-ZEIT In diesem Menü wird die I-Zeit für die Über dieses Menü können Sie auf die Einstellungen Mischventilregulierung festgelegt. für „Jahreszeitl. abschalten“ in der Zone zugreifen. Festlegen der I-Zeit: Dieses Menü wird nur angezeigt, wenn Zoneneinrichtung auf Eigenständige Steuerung 1.
  • Seite 67 VENTIL SCHLIESSEN AUSSENTEMP.-SOLLWERT In diesem Menü wird eine Funktion zum Schließen des In diesem Menü wird der Außentemperatur-Sollwert für Mischventils aktiviert, wenn die Anforderungen erfüllt sind. das Stoppen der Umwälzpumpe und/oder Schließen des Mischventils für die Zone festgelegt. Aktivieren der Funktion: Dieses Menü...
  • Seite 68 INNENTEMP. ABSCHALTEN inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird die Funktion zum Stoppen der für Zone 3 festgelegt oder geändert werden. Umwälzpumpe und/oder wann das Mischventil bei einem Innentemperatur-Sollwert geschlossen wird für Menüstruktur* die Zone aktiviert/deaktiviert. Zone 3-Einstellungen Dieses Menü...
  • Seite 69 BERECHN. VORLAUFSOLLWERT MAX. VORLAUFTEMP. In diesem Menü kann der berechnete Vorlaufsollwert In diesem Menü kann die maximale Vorlauftemperatur für die Zone überschrieben werden. Diese Temperatur für die Zone festgelegt werden. Die Vorlauftemperatur wird als Sollwert für die Vorlauftemperatur verwendet. darf nicht über diesen Wert steigen. Überschreiben des berechneten Vorlaufsollwerts: Dieses Menü...
  • Seite 70 MIN. VOR. (ST. N. I. B.) ABWEICHUNG ALARMGRENZE In diesem Menü kann die minimale verfügbare In diesem Menü wird die Abweichung Alarmgrenze Vorlauftemperatur für die Zone festgelegt werden, für die Vorlauftemperatur in der Zone festgelegt. während der Status für „Schnee- und Eisfreih.“ NICHT Wenn die Differenz zwischen den gemessenen und den IN BETRIEB lautet.
  • Seite 71 Innentemp.-Einst. INNENTEMP.-SOLLWERT-EINFL. (NIEDRIGER) Über dieses Menü kann auf die Einstellungen im In diesem Menü wird der Innentemperartur-Sollwert- Zusammenhang mit dem Raumtemperaturfühler in Einfluss (niedriger) festgelegt. Wenn die gemessene der Zone zugegriffen werden. Innentemperatur höher ist als der Innentemperatur- Sollwert, wird der Vorlauftemperatur-Sollwert mit Dieses Menü...
  • Seite 72 Normal - ECO Bearbeiten/Erstellen der ECO-/Normal-Einstellung: Über dieses Menü kann auf die Einstellungen im 1. Wählen Sie ECO-/Normal-Einstellung aus. Zusammenhang mit den Normal/ECO-Modi des 2. Drücken Sie das Navigationsrad, um die Auswahl Regelmoduls zugegriffen werden. zu bestätigen. Dieses Menü und seine Untermenüs werden nur Die aktuelle Einstellung wird angezeigt.
  • Seite 73 Heizkurve Eisfreihalt. Kurve (Status NICHT IN BETRIEB) Über dieses Menü können Sie auf die Über dieses Menü kann auf die Einstellungen der Heizkurve Heizkurveneinstellungen für die Zone zugreifen. für „Schnee- und Eisfreih.“ für die Zone zugegriffen Einstellungen, wie die Steilheit (Einstellung) und werden, während der Status NICHT IN BETRIEB lautet.

  • Seite 74: Rücklauftemperatur

    Rücklauftemperatur Stoppstatus-Bed. eingeb. Über dieses Menü kann auf die Einstellungen im Dieses Menü ermöglicht den Zugriff auf Parameter, um zu Zusammenhang mit dem Rücklauftemperaturfühler entscheiden, wann der Status für „Schnee- und Eisfreih.“ zugegriffen werden. zwischen NICHT IN BETRIEB und STOPP wechseln muss. Dieses Menü...
  • Seite 75 N. i. B.-Sta.-Bed. eing. VERZÖGERUNGEN (STUNDEN) Dieses Menü ermöglicht den Zugriff auf Parameter, In diesem Menü wird die Anzahl der Verzögerung (Stunden) die verwendet werden, wenn der Status für „Schnee- festgelegt, die zum Wechsel des Schnee- und Eisfreih.- und Eisfreih.“ in der Zone und von NICHT IN BETRIEB Status von STOPP zu NICHT IN BETRIEB verwendet wird.
  • Seite 76 Tauen-Status-Bed. eing. AUSSENTEMP. VERZÖGERUNG Dieses Menü ermöglicht den Zugriff auf Parameter, In diesem Menü wird die Außentemperatur-Verzögerung die verwendet werden, wenn der Status für „Schnee- festgelegt, die zum Wechsel des Schnee- und Eisfreih.- und Eisfreih.“ in der Zone und von TAUEN gewechselt Status von NICHT IN BETRIEB zu TAUEN verwendet wird.

  • Seite 77: Manueller Betrieb

    Manueller Betrieb MISCHER Über dieses Menü kann auf den manuellen Betrieb in In diesem Menü kann das Mischventil übersteuert der Zone zugegriffen werden. und manuell geöffnet oder geschlossen werden. Wenn der Modus „Manueller Betrieb“ aktiviert ist, ist Übersteuern der Mischventileinstellung: der Zugriff auf die manuelle Steuerung (Übersteuern) 1.
  • Seite 78 Pumpe EINSTELL. DER STUNDE Über dieses Menü können Sie auf die In diesem Menü wird die Stunde für das Pumpenintervall Pumpeneinstellungen in der Zone zugreifen. festgelegt. Dieses Menü wird nur angezeigt, wenn Dieses Menü wird nur angezeigt, wenn Pumpen Zoneneinrichtung auf Eigenständige Steuerung Intervall auf Pumpen Intervall festgelegt ist.
  • Seite 79 Mischventil I-ZEIT Über dieses Menü können Sie auf die In diesem Menü wird die I-Zeit für die Mischventileinstellungen in der Zone zugreifen. Mischventilregulierung festgelegt. Festlegen der I-Zeit: MENÜSTRUKTUR 1. Wählen Sie I-Zeit aus. Mischventil 2. Drücken Sie das Navigationsrad, um die Auswahl P-Bereich zu bestätigen.
  • Seite 80 Jahreszeitl. abschalten VENTIL SCHLIESSEN Über dieses Menü können Sie auf die Einstellungen In diesem Menü wird eine Funktion zum Schließen des für „Jahreszeitl. abschalten“ in der Zone zugreifen. Mischventils aktiviert, wenn die Anforderungen erfüllt sind. Dieses Menü wird nur angezeigt, wenn Zoneneinrichtung Aktivieren der Funktion: auf Eigenständige Steuerung oder Smatrix Base PRO 1.
  • Seite 81 AUSSENTEMP.-SOLLWERT INNENTEMP. ABSCHALTEN In diesem Menü wird der Außentemperatur-Sollwert In diesem Menü wird die Funktion zum Stoppen der für das Stoppen der Umwälzpumpe und/oder Umwälzpumpe und/oder wann das Mischventil bei Schließen des Mischventils für die Zone festgelegt. einem Innentemperatur-Sollwert geschlossen wird für die Zone aktiviert/deaktiviert.
  • Seite 82 Autom. Frostschutz inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird festgelegt, wann der automatische für Zone 3 festgelegt oder geändert werden. Frostschutz während des Tauens in der Zone aktiviert wird. Das Regelmodul hält die Rücklauftemperatur Menüstruktur* zwischen den unteren und oberen Grenzwerten. Zone 4-Einstellungen Dieses Menü...
  • Seite 83 BERECHN. VORLAUFSOLLWERT MAX. VORLAUFTEMP. In diesem Menü kann der berechnete Vorlaufsollwert für In diesem Menü kann die maximale Vorlauftemperatur die Zone überschrieben werden. Diese Temperatur wird für die Zone festgelegt werden. Die Vorlauftemperatur als Sollwert für die Vorlauftemperatur verwendet. darf nicht über diesen Wert steigen. Überschreiben des berechneten Vorlaufsollwerts: Dieses Menü...
  • Seite 84 MIN. VOR. (ST. N. I. B.) ABWEICHUNG ALARMGRENZE In diesem Menü kann die minimale verfügbare In diesem Menü wird die Abweichung Alarmgrenze für Vorlauftemperatur für die Zone festgelegt werden, die Vorlauftemperatur in der Zone festgelegt. Wenn während der Status für „Schnee- und Eisfreih.“ NICHT die Differenz zwischen den gemessenen und den IN BETRIEB lautet.
  • Seite 85 Innentemp.-Einst. INNENTEMP.-SOLLWERT-EINFL. (NIEDRIGER) Über dieses Menü kann auf die Einstellungen im In diesem Menü wird der Innentemperartur-Sollwert- Zusammenhang mit dem Raumtemperaturfühler in Einfluss (niedriger) festgelegt. Wenn die gemessene der Zone zugegriffen werden. Innentemperatur höher ist als der Innentemperatur- Sollwert, wird der Vorlauftemperatur-Sollwert mit diesem Dieses Menü...
  • Seite 86 Normal - ECO Bearbeiten/Erstellen der ECO-/Normal-Einstellung: Über dieses Menü kann auf die Einstellungen im 1. Wählen Sie ECO-/Normal-Einstellung aus. Zusammenhang mit den Normal/ECO-Modi des 2. Drücken Sie das Navigationsrad, um die Auswahl Regelmoduls zugegriffen werden. zu bestätigen. Dieses Menü und seine Untermenüs werden Die aktuelle Einstellung wird angezeigt.
  • Seite 87 Heizkurve Eisfreihalt. Kurve (Status NICHT IN BETRIEB) Über dieses Menü können Sie auf die Über dieses Menü kann auf die Einstellungen der Heizkurve Heizkurveneinstellungen für die Zone zugreifen. für „Schnee- und Eisfreih.“ für die Zone zugegriffen Einstellungen, wie die Steilheit (Einstellung) und werden, während der Status NICHT IN BETRIEB lautet.
  • Seite 88 Rücklauftemperatur Stoppstatus-Bed. eingeb. Über dieses Menü kann auf die Einstellungen im Dieses Menü ermöglicht den Zugriff auf Parameter, um zu Zusammenhang mit dem Rücklauftemperaturfühler entscheiden, wann der Status für „Schnee- und Eisfreih.“ zugegriffen werden. zwischen NICHT IN BETRIEB und STOPP wechseln muss. Dieses Menü...
  • Seite 89 N. i. B.-Sta.-Bed. eing. VERZÖGERUNGEN (STUNDEN) Dieses Menü ermöglicht den Zugriff auf Parameter, In diesem Menü wird die Anzahl der Verzögerung (Stunden) die verwendet werden, wenn der Status für „Schnee- festgelegt, die zum Wechsel des Schnee- und Eisfreih.- und Eisfreih.“ in der Zone und von NICHT IN BETRIEB Status von STOPP zu NICHT IN BETRIEB verwendet wird.
  • Seite 90 Tauen-Status-Bed. eing. BODENTEMPERATURGRENZE Dieses Menü ermöglicht den Zugriff auf Parameter, In diesem Menü wird die Bodentemperaturgrenze die verwendet werden, wenn der Status für „Schnee- festgelegt, die zum Wechsel des Schnee- und Eisfreih.- und Eisfreih.“ in der Zone und von TAUEN gewechselt Status von NICHT IN BETRIEB zu TAUEN verwendet wird.
  • Seite 91 AUSSENTEMP. NIEDR. GRENZE Manueller Betrieb In diesem Menü wird die niedrigere Außentemperaturgrenze Über dieses Menü kann auf den manuellen Betrieb in festgelegt, die zum Wechsel des Schnee- und Eisfreih.- der Zone zugegriffen werden. Status von NICHT IN BETRIEB zu TAUEN verwendet wird. Wenn der Modus „Manueller Betrieb“...
  • Seite 92 MISCHER Pumpe In diesem Menü kann das Mischventil übersteuert Über dieses Menü können Sie auf die und manuell geöffnet oder geschlossen werden. Pumpeneinstellungen in der Zone zugreifen. Dieses Menü wird nur angezeigt, wenn Übersteuern der Mischventileinstellung: Zoneneinrichtung auf Eigenständige Steuerung 1.
  • Seite 93 EINSTELL. DER STUNDE Mischventil In diesem Menü wird die Stunde für das Pumpenintervall Über dieses Menü können Sie auf die festgelegt. Mischventileinstellungen in der Zone zugreifen. Dieses Menü wird nur angezeigt, wenn Pumpen MENÜSTRUKTUR Intervall auf Pumpen Intervall festgelegt ist. Mischventil Auswahl einer Stunde für das Pumpenintervall: P-Bereich...
  • Seite 94 I-ZEIT Jahreszeitl. abschalten In diesem Menü wird die I-Zeit für die Über dieses Menü können Sie auf die Einstellungen Mischventilregulierung festgelegt. für „Jahreszeitl. abschalten“ in der Zone zugreifen. Dieses Menü wird nur angezeigt, wenn Festlegen der I-Zeit: Zoneneinrichtung auf Eigenständige Steuerung 1.
  • Seite 95 VENTIL SCHLIESSEN AUSSENTEMP.-SOLLWERT In diesem Menü wird eine Funktion zum Schließen des In diesem Menü wird der Außentemperatur-Sollwert für Mischventils aktiviert, wenn die Anforderungen erfüllt sind. das Stoppen der Umwälzpumpe und/oder Schließen des Mischventils für die Zone festgelegt. Aktivieren der Funktion: Dieses Menü...
  • Seite 96 INNENTEMP. ABSCHALTEN Autom. Frostschutz In diesem Menü wird die Funktion zum Stoppen der In diesem Menü wird festgelegt, wann der automatische Umwälzpumpe und/oder wann das Mischventil bei Frostschutz während des Tauens in der Zone aktiviert wird. Das Regelmodul hält die Rücklauftemperatur einem Innentemperatur-Sollwert geschlossen wird für die Zone aktiviert/deaktiviert.
  • Seite 97 Sprache egelmodul inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird die Sprache des Systems eingestellt. für das Regelmodul festgelegt oder geändert werden. Einstellen der Sprache: Menüstruktur 1. Wählen Sie Sprache aus. Regelmodul-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl zu bestätigen.

  • Seite 98: Info Vorheizen

    7.11 Info Vorheizen nformation In diesem Menü werden Informationen zu Zone 1 angezeigt. Dieses Menü zeigt Informationen über das System, aktivierte Zonen und das Regelmodul (wenn der Menüstruktur Betriebsmodus im Startup-Assistenten auf Vorheizen gesetzt ist). Information Zone 1 Vorlauftemperatur Menüstruktur* Status Info Vorheizen Verbleibende Zeit...
  • Seite 99 nformation nformation In diesem Menü werden Informationen zu Zone 2 In diesem Menü werden Informationen zu Zone 3 angezeigt. angezeigt. Menüstruktur Menüstruktur Information Zone 2 Information Zone 3 Vorlauftemperatur Vorlauftemperatur Status Status Verbleibende Zeit Verbleibende Zeit Vorlauftemperatur Vorlauftemperatur Die aktuelle Vorlauftemperatur wird angezeigt. Die aktuelle Vorlauftemperatur wird angezeigt.

  • Seite 100: Vorheizeinstellungen

    nformation egelmodul nformationen In diesem Menü werden Informationen zu Zone 4 In diesem Menü werden Informationen zum Regelmodul angezeigt. angezeigt. Menüstruktur Menüstruktur Information Zone 4 Regelmodul-Informationen Vorlauftemperatur Sprache Status Über ... Verbleibende Zeit Sprache Vorlauftemperatur In diesem Menü wird die Anzeigesprache für das Regelmodul angezeigt.
  • Seite 101 ZUGREIFEN AUF EIN MENÜ, WENN DER SPERRCODE nStallateureinSt AKTIVIERT IST In diesem Menü können Sperrcodes (für den Zugriff auf gesperrte Parametereinstellungen) festgelegt oder Eingeben eines Sperrcodes: geändert werden, die Werkseinstellungen können 1. Wählen Sie den Parameter aus. wiederhergestellt werden, die Sicherung der Regelmodul- Parametereinstellungen können verwaltet werden oder 2.
  • Seite 102 Anzeigeeinstellungen Neues Backup Über dieses Menü können Anzeigeeinstellungen, In diesem Menü kann das Regelmodul ein Backup aller wie der Kontrast, aktiviert werden und die Parametereinstellungen auf die MicroSD-Karte speichern. Versionsnummer der Anzeigesoftware wird angezeigt. Speichern von einem Backup: Einstellen des Anzeigekontrasts: 1.
  • Seite 103 P-Bereich inStellungen In diesem Menü können die Parametereinstellungen für In diesem Menü wird der P-Bereich für die Zone 1 festgelegt oder geändert werden. Mischventilregulierung festgelegt. Festlegen des P-Bereichs: Menüstruktur 1. Wählen Sie P-Bereich aus. Zone 1-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl Z1 Max.
  • Seite 104 P-Bereich inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird der P-Bereich für die für Zone 2 festgelegt oder geändert werden. Mischventilregulierung festgelegt. Festlegen des P-Bereichs: Menüstruktur 1. Wählen Sie P-Bereich aus. Zone 2-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl Z2 Max.
  • Seite 105 P-Bereich inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird der P-Bereich für die für Zone 3 festgelegt oder geändert werden. Mischventilregulierung festgelegt. Festlegen des P-Bereichs: Menüstruktur 1. Wählen Sie P-Bereich aus. Zone 3-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl Z3 Max.
  • Seite 106 P-Bereich inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird der P-Bereich für die für Zone 4 festgelegt oder geändert werden. Mischventilregulierung festgelegt. Festlegen des P-Bereichs: Menüstruktur 1. Wählen Sie P-Bereich aus. Zone 4-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl Z4 Max.
  • Seite 107 Sprache egelmodul inStellungen In diesem Menü können die Parametereinstellungen In diesem Menü wird die Sprache des Systems eingestellt. für das Regelmodul festgelegt oder geändert werden. Einstellen der Sprache: Menüstruktur 1. Wählen Sie Sprache aus. Regelmodul-Einstellungen 2. Drücken Sie das Navigationsrad, um die Auswahl zu bestätigen.

  • Seite 108: Menüstruktur

    7.13 Menüstruktur H I N W E I S ! Es werden abhängig von der aktuellen Konfiguration möglicherweise nur Teile der Menüstruktur im Move PRO Regelmodul angezeigt. tandardBetrieBSmoduS Systemüberblick Informationen Systeminformationen Uhrzeit Datum Außentemperatur Information Zone 1 Zoneneinrichtung Heizmodus Heizkurve Vorlauftemperatur Berechn.
  • Seite 109 Information Zone 4 Zoneneinrichtung Heizmodus Heizkurve Vorlauftemperatur Berechn. Vorlaufsollwert Innentemperatur ECO-/Normal-Status Eisfreihaltungskurve Rücklauftemperatur Bodentemperatur Bodenfeuchtigkeit Prim. Rücklauftemperatur Status Mischventil Pumpe Regelmodul-Informationen Sprache Über ... Alarme Aktive Alarme Alarmverlauf Alle Alarme bestätigen Alarmverlauf zurücksetz. Einstellungen Installateureinst. Außentemp. Störfall Sperrcode Sperrcode ändern Anzeigeeinstellungen Werkseinst.
  • Seite 110 Heizkurve Einstellung Verzögerung Heizkurve Manueller Betrieb Manueller Modus Pumpe Mischer Pumpe Pumpen Intervall Einstell. des Wochentags Einstell. der Stunde Einstell. der Minuten Mischventil P-Bereich I-Zeit Thermoantrieb-Laufzeit Jahreszeitl. abschalten Pumpenstopp Ventil schließen Außentemp. abschalten Außentemp.-Sollwert Außentemp.-Verzögerung Innentemp. abschalten Innentemp.-Verzögerung Zone 2-Einstellungen Einst.
  • Seite 111 Manueller Betrieb Manueller Modus Pumpe Mischer Pumpe Pumpen Intervall Einstell. des Wochentags Einstell. der Stunde Einstell. der Minuten Mischventil P-Bereich I-Zeit Thermoantrieb-Laufzeit Jahreszeitl. abschalten Pumpenstopp Ventil schließen Außentemp. abschalten Außentemp.-Sollwert Außentemp.-Verzögerung Innentemp. abschalten Innentemp.-Verzögerung Zone 3-Einstellungen Einst. Vorlauftemp. Berechn. Vorlaufsollwert Vorlaufsollwert Freihal.
  • Seite 112 Eisfreihalt. Kurve (Status NICHT Einstellung IN BETRIEB) Verzögerung Heizkurve Rücklauftemperatur Max. Spreizung Stoppstatus-Bed. eingeb. Außentemperatur Verzögerung (Tage) N. i. B.-Sta.-Bed. eing. Außentemperatur Verzögerungen (Stunden) Verzög. Oberflä. Trocken Tauen-Status-Bed. eing. Bodentemperaturgrenze Außentemp. Verzögerung Außentemp. Niedr. Grenze Min. Zeit in Tauen Manueller Betrieb Manueller Modus Pumpe Mischer...
  • Seite 113 Zone 4-Einstellungen Einst. Vorlauftemp. Berechn. Vorlaufsollwert Vorlaufsollwert Freihal. Min. Vorlauftemp. Max. Vorlauftemp. Heizk. Schnee- und Eisf. N. i. B.-Vorlaufsollwert Min. Vor. (St. n. i. B.) Max. Vor. (St. n. i. B.) Abweichung Alarmgrenze Abweichung Alarmverzög. Innentemp.-Einst. Innentemp.-Sollwert Berech. Innentem.-Sollw. ECO-/Normal- Status Innentemp.-Sollwert-Einfl.
  • Seite 114 Mischventil P-Bereich I-Zeit Thermoantrieb-Laufzeit Jahreszeitl. abschalten Pumpenstopp Ventil schließen Außentemp. abschalten Außentemp.-Sollwert Außentemp.-Verzögerung Innentemp. abschalten Innentemp.-Verzögerung Autom. Frostschutz Prim. Rücklauft. Niedrig Prim. Rücklauft. Hoch Regelmodul-Einstellungen Uhrzeit Datum Sprache orheiz etrieBSmoduS Systemüberblick Info Vorheizen Systeminformationen Uhrzeit Datum Information Zone 1 Z1 Vorlauftemperatur Status Verbleibende Zeit Information Zone 2...
  • Seite 115 Vorheizeinstellungen Installateureinst. Sperrcode Sperrcode ändern Anzeigeeinstellungen Werkseinst. wiederherst. Backup wiederherst. Neues Backup Assistent neu starten Zone 1-Einstellungen Z1 Max. be. Vorl.-Sollw. Frostschutz-Sollwert P-Bereich I-Zeit Thermoantrieb-Laufzeit Zone 2-Einstellungen Z2 Max. be. Vorl.-Sollw. Frostschutz-Sollwert P-Bereich I-Zeit Thermoantrieb-Laufzeit Zone 3-Einstellungen Z3 Max. be. Vorl.-Sollw. Frostschutz-Sollwert P-Bereich I-Zeit...

  • Seite 116: Wartung

    Wartung Die Wartung des Uponor Smatrix Move PRO umfasst Korrektive Wartung Folgendes: törfallmoduS • Manuelle vorbeugende Wartung Wenn ein Fühler schlecht funktioniert oder nicht erfasst • Automatische vorbeugende Wartung wird, löst das Regelmodul einen Alarm aus und aktiviert den Störfallmodus, um die Temperatur in der Zone •...

  • Seite 117: Fehlersuche

    Fehlersuche Die folgende Tabelle enthält Problem und Alarmmeldungen, die im Uponor Smatrix Move PRO auftreten können, und beschreibt mögliche Lösungen. Eine häufige Ursache für Probleme ist jedoch, dass Heizkreise falsch installiert oder Raumfühler verwechselt werden. Problem Symptom Wahrscheinliche Ursache Lösungen Ungleichmäßige...

  • Seite 118: Fehlersuche Nach Der Montage

    Fehlersuche nach der Montage Problem Symptom Wahrscheinliche Ursache Lösungen Das System Die Regelmodulanzeige ist aus Es wird kein Wechselstrom in das 1. Überprüfen, ob das Regelmodul startet nicht. Regelmodul eingespeist. an das Stromnetz (Wechselstrom) angeschlossen ist. 2. Die Verdrahtung überprüfen. 3.

  • Seite 119: Technische Daten

    BMS-Schnittstelle MODBUS-RTU (RS-232) RJ45 Uponor Smatrix Base PRO Bus Galvanisch getrennt Klemmen: –, A, B U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...

  • Seite 120: Technische Daten

    Display Fühlereingang – Anschlussklemmen Mischventilausgang – Anschlussklemmen Batterie- und Transformatoreingang – Anschlussklemmen MicroSD BMS, MODBUS-RTU (RS-232), Anschluss Uponor Smatrix Base PRO Bus – Anschlussklemmen Schnee- und Eisfühlerausgang – Anschlussklemmen Umwälzpumpenausgang – Anschlussklemmen Versorgungsanschluss – Anschlussklemmen Sicherung (125 mA) Informationstaste Navigationsrad/OK-Taste Zurück-Taste...

  • Seite 121: Verdrahtungsplan, Uponor Smatrix Move Pro Regelmodul

    10.4 Verdrahtungsplan, Uponor Smatrix Move PRO Regelmodul 15VDC 12VDC IN 24VAC IN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 52 53 54 55 56 microSD 125 mA 75 76 77 78 79 80 230 V ±10%...
  • Seite 122 Anschlussklemmen Ein- Fühler richtung Zone 1 Zone 2 Zone 3 Zone 4 Vorlauftemperaturfühler Innentemperaturfühler Außentemperaturfühler 42 – 43 45 – 46 48 – 49 50 – 51 Mischventil 77 – 78 79 – 80 72 – 73 75 – 76 Umwälzpumpe ( ≤...

  • Seite 123: Abmessungen

    Anschlussklemmen Ein- Fühler richtung Zone 1 Zone 2 Zone 3 Zone 4 Vorlauftemperaturfühler Rücklauftemperaturfühler 45 – 46 Mischer 75 – 76 Umwälzpumpe ( ≤ 1 A) 10.5 Abmessungen egelmodul X-159 90 mm 45 mm 214 mm aumtemPeraturfühler 80 mm S-155 60 mm 30 mm chneefühler...

  • Seite 124: Installationsbericht

    11 Installationsbericht Zone 1 Zone 2 Zone 3 Zone 4 Einrichtung Fühler Vorlauftemperaturfühler Innentemperaturfühler Außentemperaturfühler Mischventil Nein Nein Nein Nein Umwälzpumpe Nein Nein Nein Nein Vorlauftemperaturfühler Mischer Nein Nein Nein Nein Umwälzpumpe Nein Nein Nein Nein Smatrix Base PRO Regelmodul U P O N O R S M AT R I X M O V E P R O –...
  • Seite 125 Zone 1 Zone 2 Zone 3 Zone 4 Einrichtung Fühler Vorlauftemperaturfühler Rücklauftemperaturfühler Außentemperaturfühler Bodentemperaturfühler Feuchtigkeitsfühler Primärer Rücklauffühler Mischer Nein Nein Umwälzpumpe Nein Nein Schnee- und Eisfühler Vorlauftemperaturfühler Rücklauftemperaturfühler Mischer Nein Umwälzpumpe Nein U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G 1 2 5...
  • Seite 126 U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G 1 2 6...
  • Seite 127 U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G 1 2 7...
  • Seite 128 Uponor GmbH www.uponor.de Uponor behält sich im Rahmen seiner kontinuierlichen Entwicklungs- und Verbesserungsarbeit das Recht auf Änderungen an Spezifikationen der enthaltenen Komponenten ohne vorherige Ankündigung vor.

Inhaltsverzeichnis
