3.3
Uponor Smatrix Move PRO,
Komponenten
r
egelmodul
Das Regelmodul betreibt die Stellmotore und
Umwälzpumpen, die sich wiederum auf die
Vorlauftemperatur zur Zone auswirken.
Die Temperatur in bis zu vier Zonen kann vom
Regelmodul geregelt werden.
Uponor Smatrix Move PRO Controller X-159
Hauptleistungsmerkmale:
•
Integriertes Display mit Menüsystem.
•
Steuerung der Vorlauftemperatur für bis
zu vier Zonen (bis zu vier Heizsysteme, bis
zu zwei Schneefreihaltungszonen und eine
Warmwasserbereitungszone).
•
Heizkurve (nur „Eigenständige Steuerung"
und „Smatrix Base PRO" Zonen).
•
Anschluss von bis zu vier Stellantrieben
(eine pro Zone).
•
Anschluss von bis zu vier Umwälzpumpen
(eine pro Zone).
•
Pumpenintervall.
•
Niedrigere Vorlauftemperatur unter Verwendung
von anpassbaren Profilen (ECO-Modus).
•
Ersteinrichtung über Startup-Assistent erfolgt.
•
BMS-kompatibel über Modbus- und KNX-
Schnittstellen.
•
Integration in Uponor Smatrix Base PRO über
System-Bus.
Optionen:
•
Schrank- oder wandmontiert über DIN-Schiene
(nicht mitgeliefert).
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Komponenten des Regelmoduls

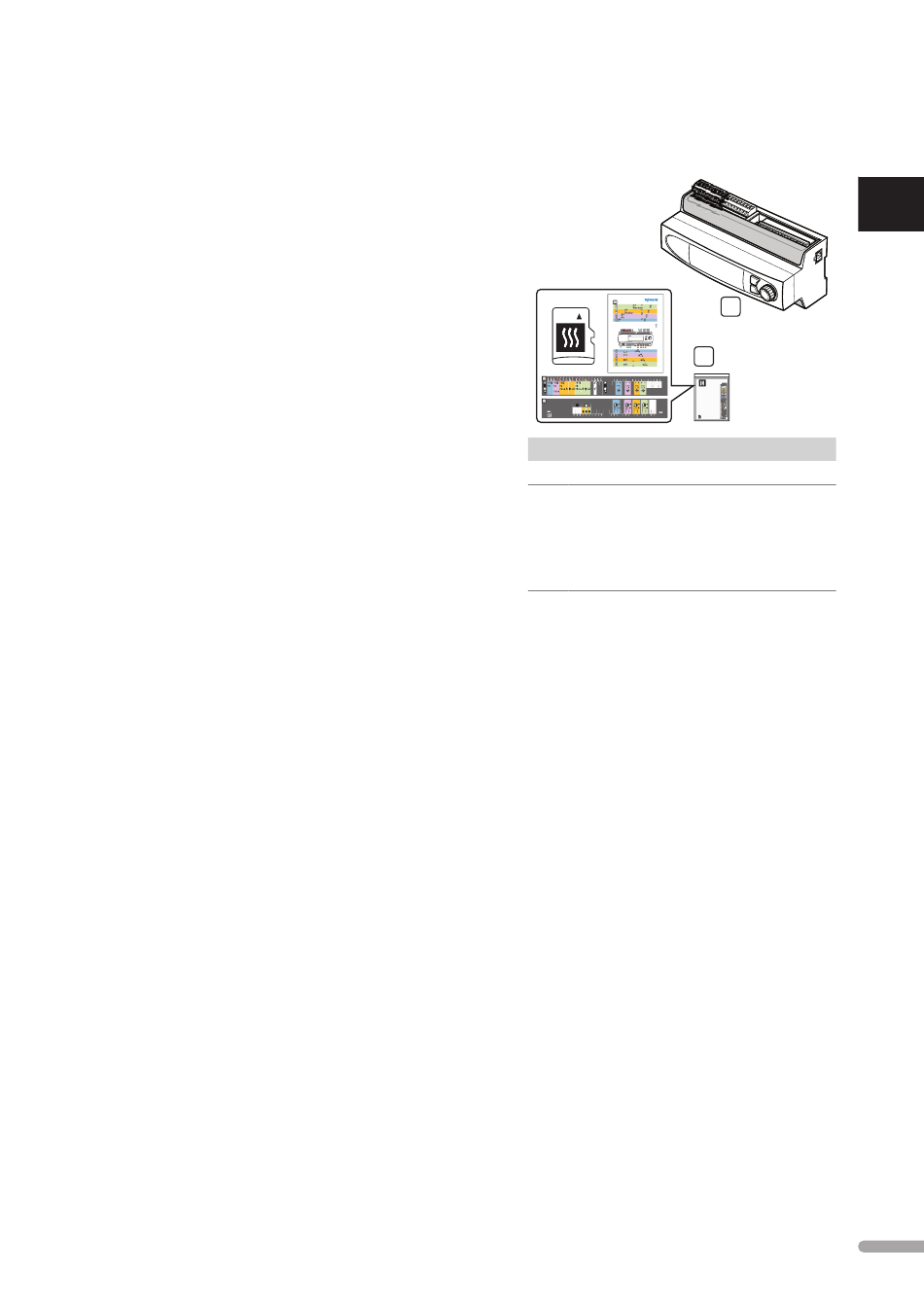

Nachfolgende Abbildung zeigt das Regelmodul und seine
Komponenten mit dem Heizungsanwendungspaket.
4
3
microSD
2
1
15VDC
GND
12VDC IN
GND
24VAC IN
1 2 3 4 5 6 7 8 9
10 11 12 13 14
16
-
+
-
+
-
+
+
-
43
42
45
46
48
49
50
52
52 53 54 55 56
B
microSD
21
22
24
23
25
26
72
73
75 76
77 78
79 80
N
L
125 mA
T
230 V ±10%
50/60 Hz
1
-
A
B
N
L
PRO
PRO
PRO
2
PRO
PRO
N
L
PRO
3
PRO
PRO
PRO
L
N
4
L
PRO
PRO
PRO
N
06 | 2016
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Base
Base
PRO
PRO
1
2
3
4
1
2
3
4
1
1
2
3
4
2
230 V ± 10%
Base
PRO
50/60 Hz
SMATRIX BASE
3
4
3/4
N
L
PRO – BUS
N
N
N
N
L
L
L
L
-
A
B
microSD
T
21
22
23
24
25
26
27
28
29
30
71
72
73
74
75
76
77
78
79
80
N
L
125 mA
microSD
Pos.
Kurztext
A
Uponor Smatrix Move PRO Controller X-159
B
Anwendungspaket „nur Heizung" (MicroSD-Karte,
Anwendungsdiagramm, Anschlussaufkleber)
Im Lieferumfang ist auch ein Heizungs-/
Kühlungsanwendungspaket enthalten, das in
einer anderen Montage- und Bedienungsanleitung
erklärt wird.
