Anschließen des Schneefühlers, der als
Bodenfeuchtigkeitsfühler verwendet wird,
CZ
an das Regelmodul

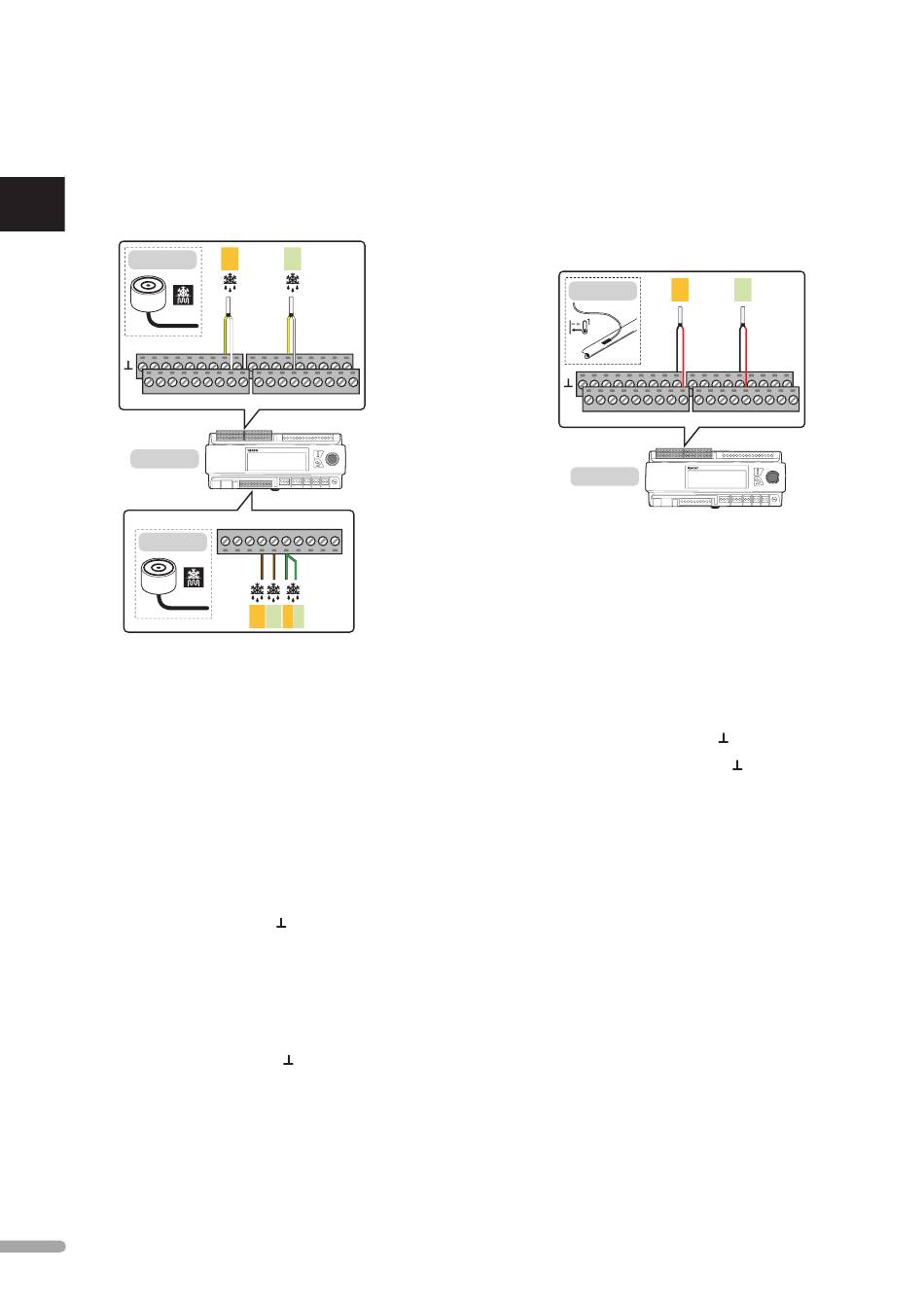

Die nachfolgende Abbildung zeigt den Anschluss
des Schneefühlers, der als Bodenfeuchtigkeitsfühler
DE
verwendet wird, an das Regelmodul.
S-158
DK
EE
ES
#
FI
X-159
FR
HR S-158
HU
IT
Anschluss des Schneefühlers an das Regelmodul:
1. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
LT
2. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
LV
3. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
NL
4. Schließen Sie die Drähte des Schneefühlers am
Regelmodul an.
ZONE 3:
NO
• Weißer Draht an Klemme 8
• Gelber Draht an Klemme 8
PL
• Brauner Draht an Klemme 24
• Grüner Draht an Klemme 26
PT
ZONE 4:
• Weißer Draht an Klemme 13
RO
• Gelber Draht an Klemme 13
• Brauner Draht an Klemme 25
RU
• Grüner Draht an Klemme 26
5. Ziehen Sie die Schrauben an, mit denen die
SE
Drähte im Regelmodul fixiert werden.
SK
2 4
3 4
8 13
24 25 26
3 4
3/4
P r
rimärer ücklauffühler
Der primäre Rücklauffühler kann in der Zoneneinrichtung
nur als Schnee- und Eisfreih. installiert werden.
Anschließen des primären Rücklauffühlers an das
Regelmodul
Die nachfolgende Abbildung zeigt den an das Regelmodul
angeschlossenen primären Rücklauffühler.
S-152
#
X-159
Anschluss des primären Rücklauffühlers an das Regelmodul:
1. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
2. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
3. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
4. Schließen Sie die Drähte des primären
Rücklauffühlers am Regelmodul an.
• ZONE 3: Klemmen 9 und 9 .
• ZONE 4: Klemmen 14 und 14 .
5. Ziehen Sie die Schrauben an, mit denen die
Drähte im Regelmodul fixiert werden.
S v
ekundäre
Der sekundäre Vorlauf- oder Rücklauffühler ist als
Standard-Vorlauf- oder Rücklauffühler angeschlossen.
Weitere Einzelheiten siehe 5.7 „Anschließen der Fühler
an das Regelmodul > Vorlauffühler".
Weitere Einzelheiten siehe 5.7 „Anschließen der Fühler
an das Regelmodul > Rücklauffühler".
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
3 4
9 14
- r
orlauf und ücklauffühler
.
