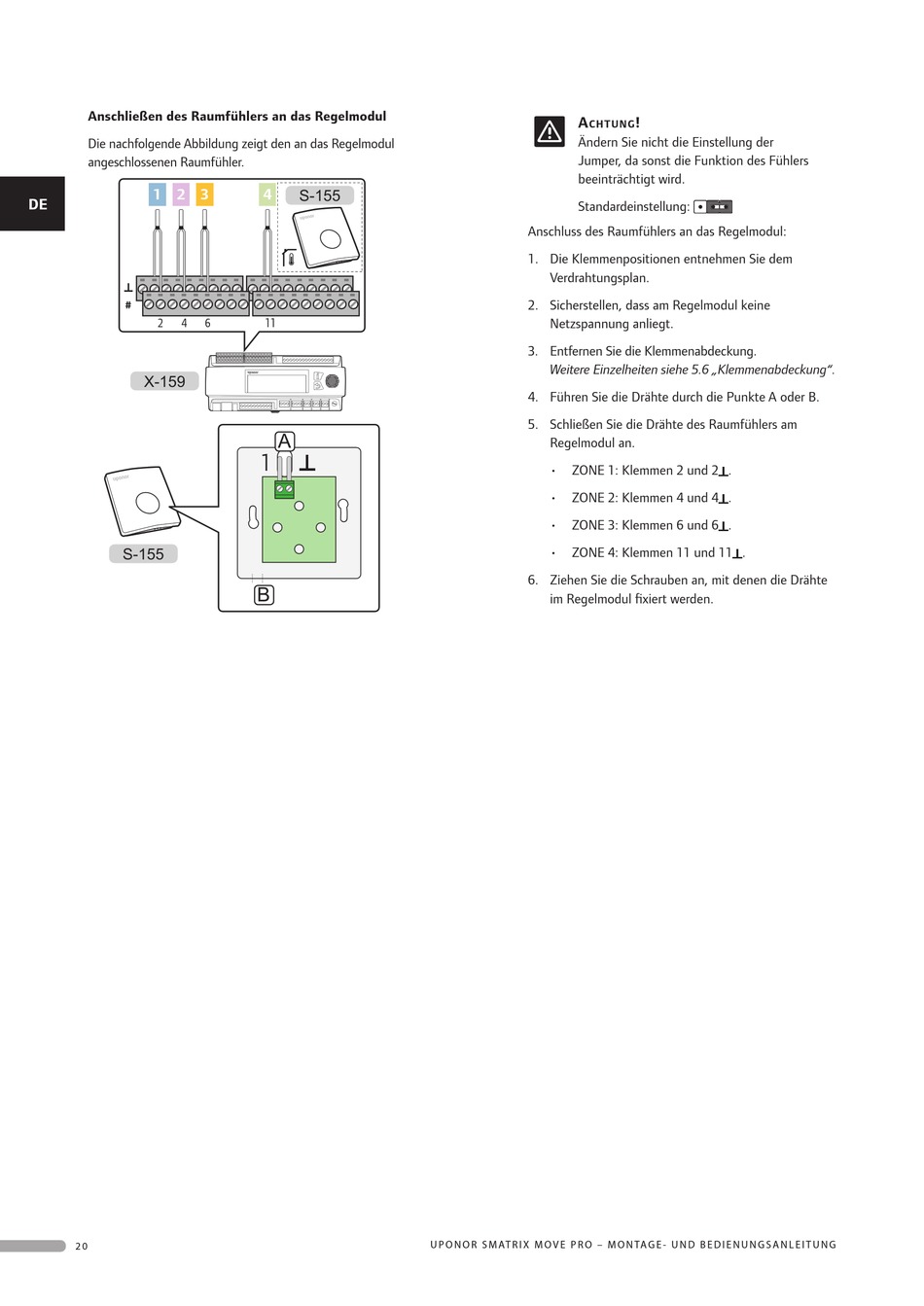

Anschließen des Raumfühlers an das Regelmodul
Die nachfolgende Abbildung zeigt den an das Regelmodul
CZ
angeschlossenen Raumfühler.
1
2
DE
DK
#
EE
2
4
ES
X-159
FI
FR
HR
S-155
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
2 0
3
4
S-155
6
11
A
1
B
a
chtung
Ändern Sie nicht die Einstellung der
Jumper, da sonst die Funktion des Fühlers
beeinträchtigt wird.
Standardeinstellung:
Anschluss des Raumfühlers an das Regelmodul:
1. Die Klemmenpositionen entnehmen Sie dem
Verdrahtungsplan.
2. Sicherstellen, dass am Regelmodul keine
Netzspannung anliegt.
3. Entfernen Sie die Klemmenabdeckung.
Weitere Einzelheiten siehe 5.6 „Klemmenabdeckung".
4. Führen Sie die Drähte durch die Punkte A oder B.
5. Schließen Sie die Drähte des Raumfühlers am
Regelmodul an.
•
ZONE 1: Klemmen 2 und 2 .
•
ZONE 2: Klemmen 4 und 4 .
•
ZONE 3: Klemmen 6 und 6 .
•
ZONE 4: Klemmen 11 und 11 .
6. Ziehen Sie die Schrauben an, mit denen die Drähte
im Regelmodul fixiert werden.
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
!
