► Wählen Sie Messfenster speichern.
► Drücken Sie OK.

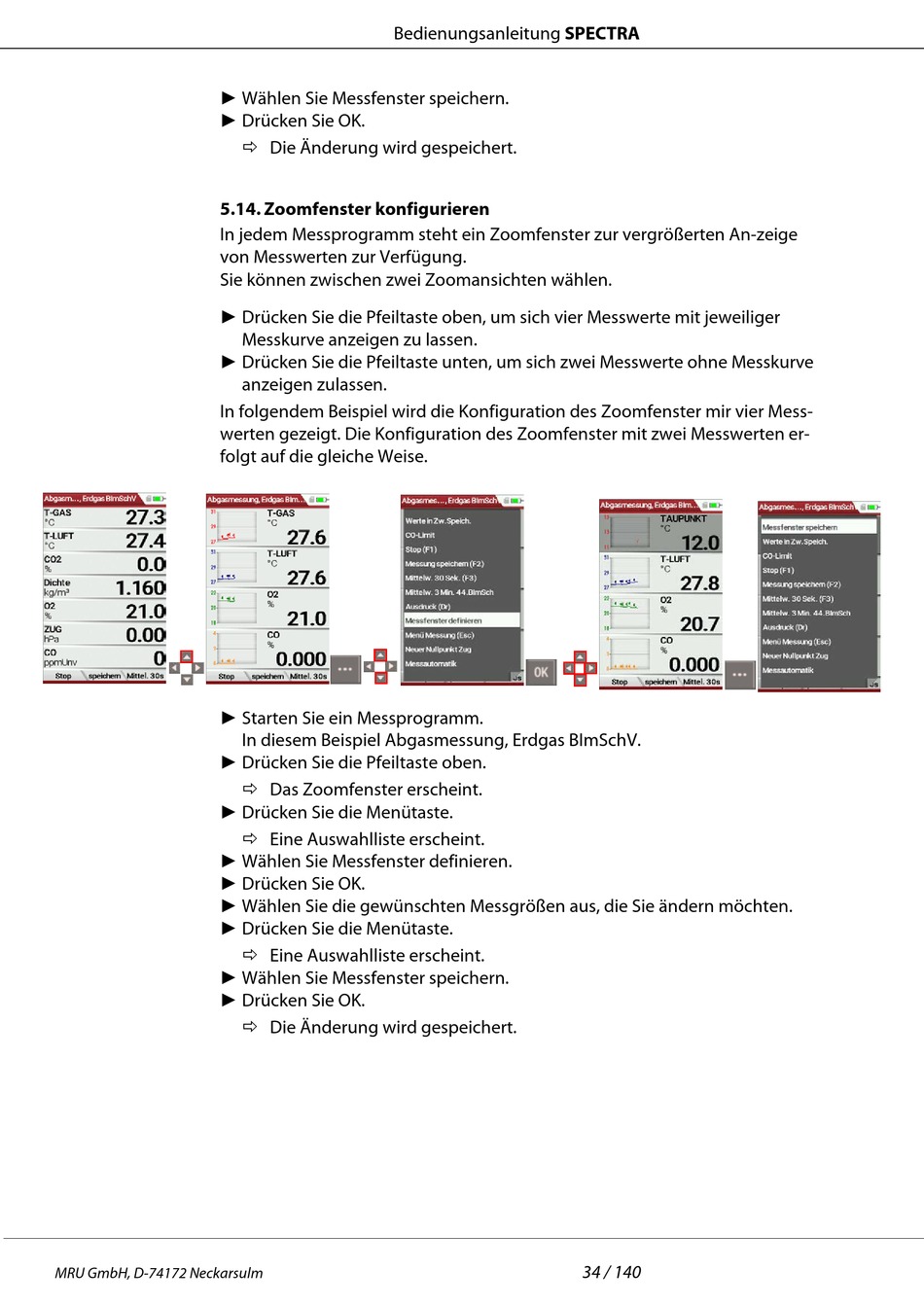

5.14. Zoomfenster konfigurieren
In jedem Messprogramm steht ein Zoomfenster zur vergrößerten An-zeige
von Messwerten zur Verfügung.
Sie können zwischen zwei Zoomansichten wählen.
► Drücken Sie die Pfeiltaste oben, um sich vier Messwerte mit jeweiliger
► Drücken Sie die Pfeiltaste unten, um sich zwei Messwerte ohne Messkurve
In folgendem Beispiel wird die Konfiguration des Zoomfenster mir vier Mess-
werten gezeigt. Die Konfiguration des Zoomfenster mit zwei Messwerten er-
folgt auf die gleiche Weise.
► Starten Sie ein Messprogramm.
► Drücken Sie die Pfeiltaste oben.
► Drücken Sie die Menütaste.
► Wählen Sie Messfenster definieren.
► Drücken Sie OK.
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möchten.
► Drücken Sie die Menütaste.
► Wählen Sie Messfenster speichern.
► Drücken Sie OK.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung SPECTRA
Die Änderung wird gespeichert.
Messkurve anzeigen zu lassen.
anzeigen zulassen.
In diesem Beispiel Abgasmessung, Erdgas BImSchV.
Das Zoomfenster erscheint.
Eine Auswahlliste erscheint.
Eine Auswahlliste erscheint.
Die Änderung wird gespeichert.
34 / 140
