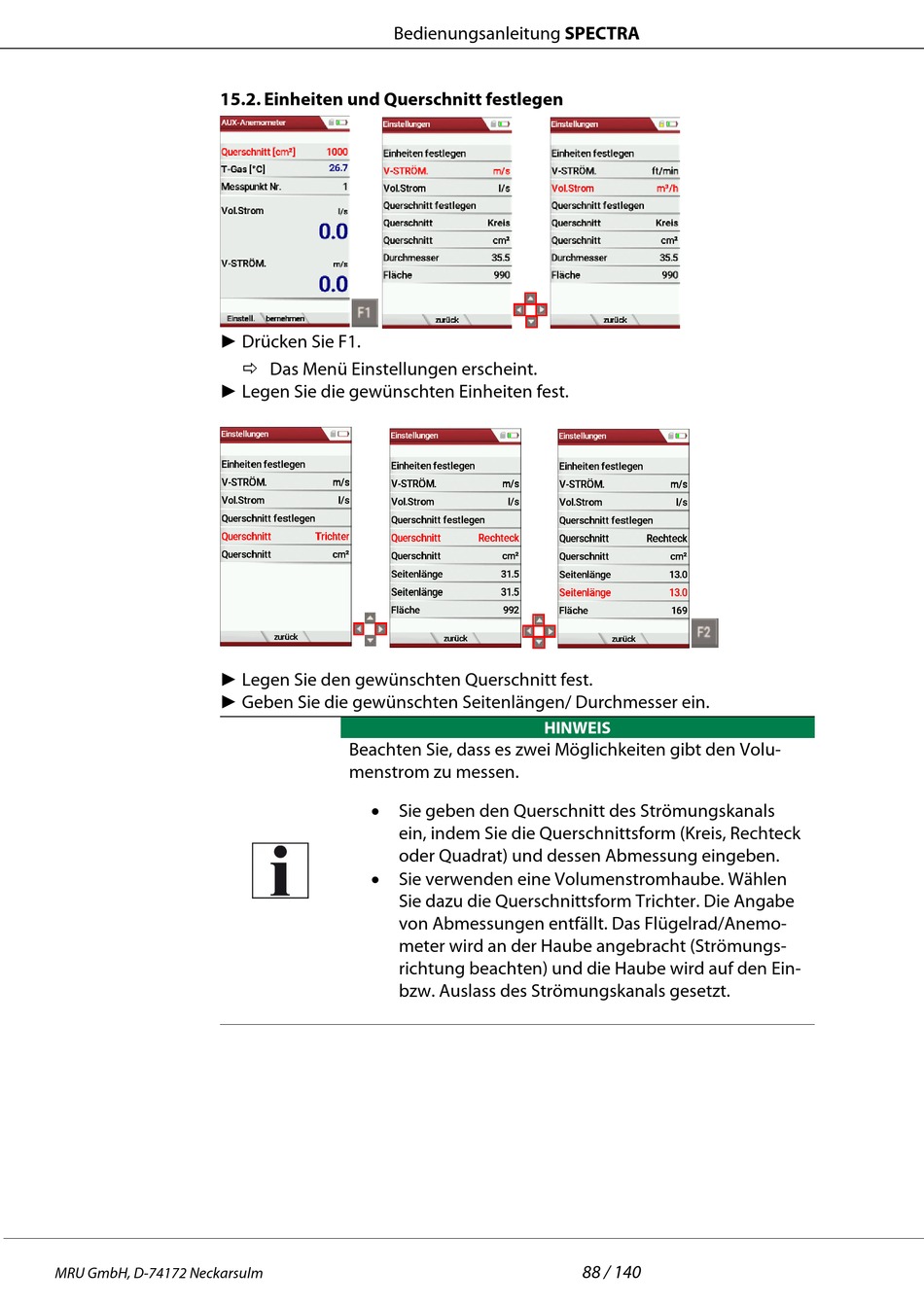

15.2. Einheiten und Querschnitt festlegen

► Drücken Sie F1.
► Legen Sie die gewünschten Einheiten fest.
► Legen Sie den gewünschten Querschnitt fest.
► Geben Sie die gewünschten Seitenlängen/ Durchmesser ein.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung SPECTRA
 Das Menü Einstellungen erscheint.
Beachten Sie, dass es zwei Möglichkeiten gibt den Volu-
menstrom zu messen.
• Sie geben den Querschnitt des Strömungskanals
ein, indem Sie die Querschnittsform (Kreis, Rechteck
oder Quadrat) und dessen Abmessung eingeben.
• Sie verwenden eine Volumenstromhaube. Wählen
Sie dazu die Querschnittsform Trichter. Die Angabe
von Abmessungen entfällt. Das Flügelrad/Anemo-
meter wird an der Haube angebracht (Strömungs-
richtung beachten) und die Haube wird auf den Ein-
bzw. Auslass des Strömungskanals gesetzt.
HINWEIS
