Bedienungsanleitung OPTIMA Biogas

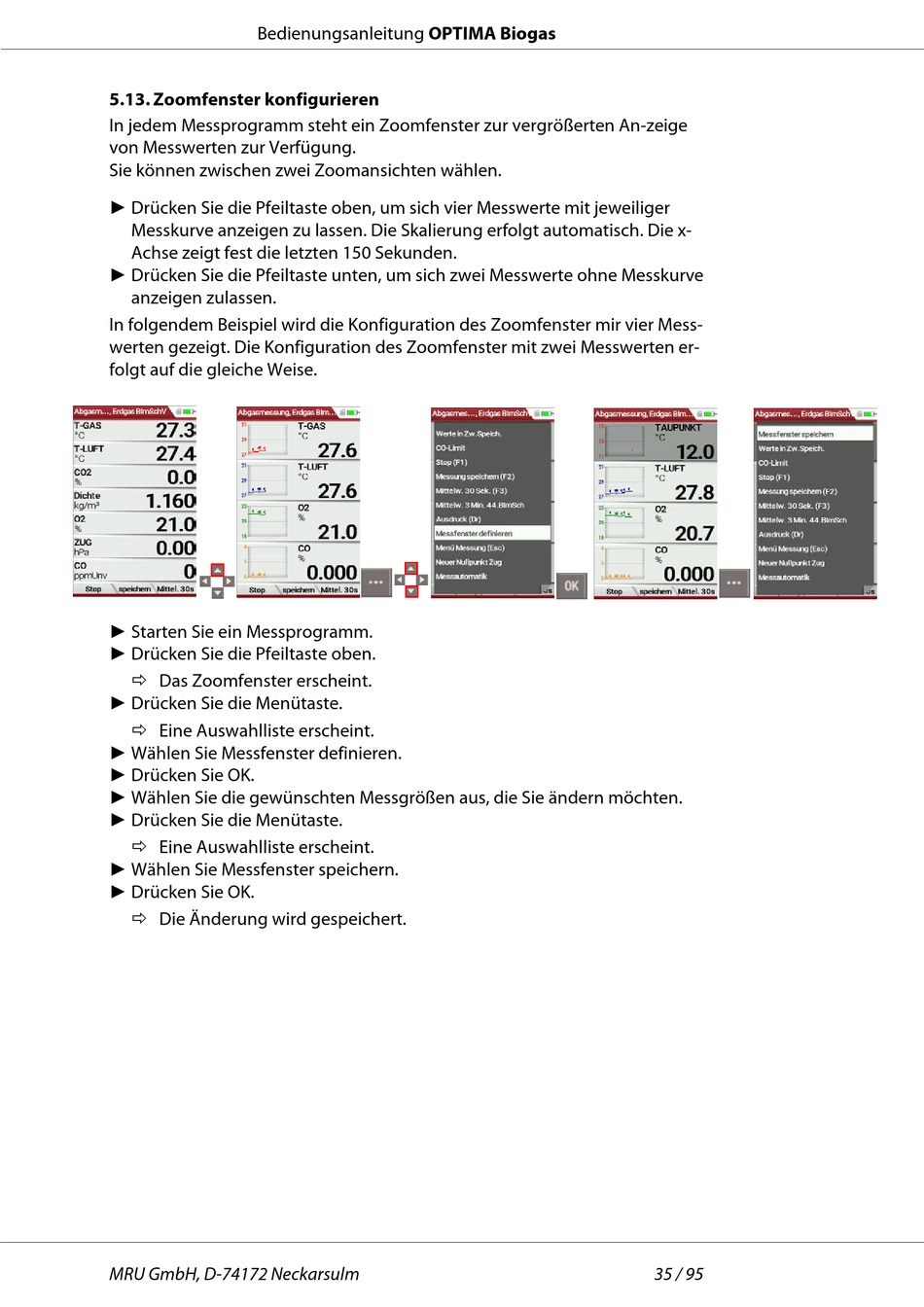

5.13. Zoomfenster konfigurieren
In jedem Messprogramm steht ein Zoomfenster zur vergrößerten An-zeige
von Messwerten zur Verfügung.
Sie können zwischen zwei Zoomansichten wählen.
► Drücken Sie die Pfeiltaste oben, um sich vier Messwerte mit jeweiliger
Messkurve anzeigen zu lassen. Die Skalierung erfolgt automatisch. Die x-
Achse zeigt fest die letzten 150 Sekunden.
► Drücken Sie die Pfeiltaste unten, um sich zwei Messwerte ohne Messkurve
anzeigen zulassen.
In folgendem Beispiel wird die Konfiguration des Zoomfenster mir vier Mess-
werten gezeigt. Die Konfiguration des Zoomfenster mit zwei Messwerten er-
folgt auf die gleiche Weise.
► Starten Sie ein Messprogramm.
► Drücken Sie die Pfeiltaste oben.
Das Zoomfenster erscheint.
► Drücken Sie die Menütaste.
Eine Auswahlliste erscheint.
► Wählen Sie Messfenster definieren.
► Drücken Sie OK.
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möchten.
► Drücken Sie die Menütaste.
Eine Auswahlliste erscheint.
► Wählen Sie Messfenster speichern.
► Drücken Sie OK.
Die Änderung wird gespeichert.
MRU GmbH, D-74172 Neckarsulm
35 / 95
