Bedienungsanleitung OPTIMA

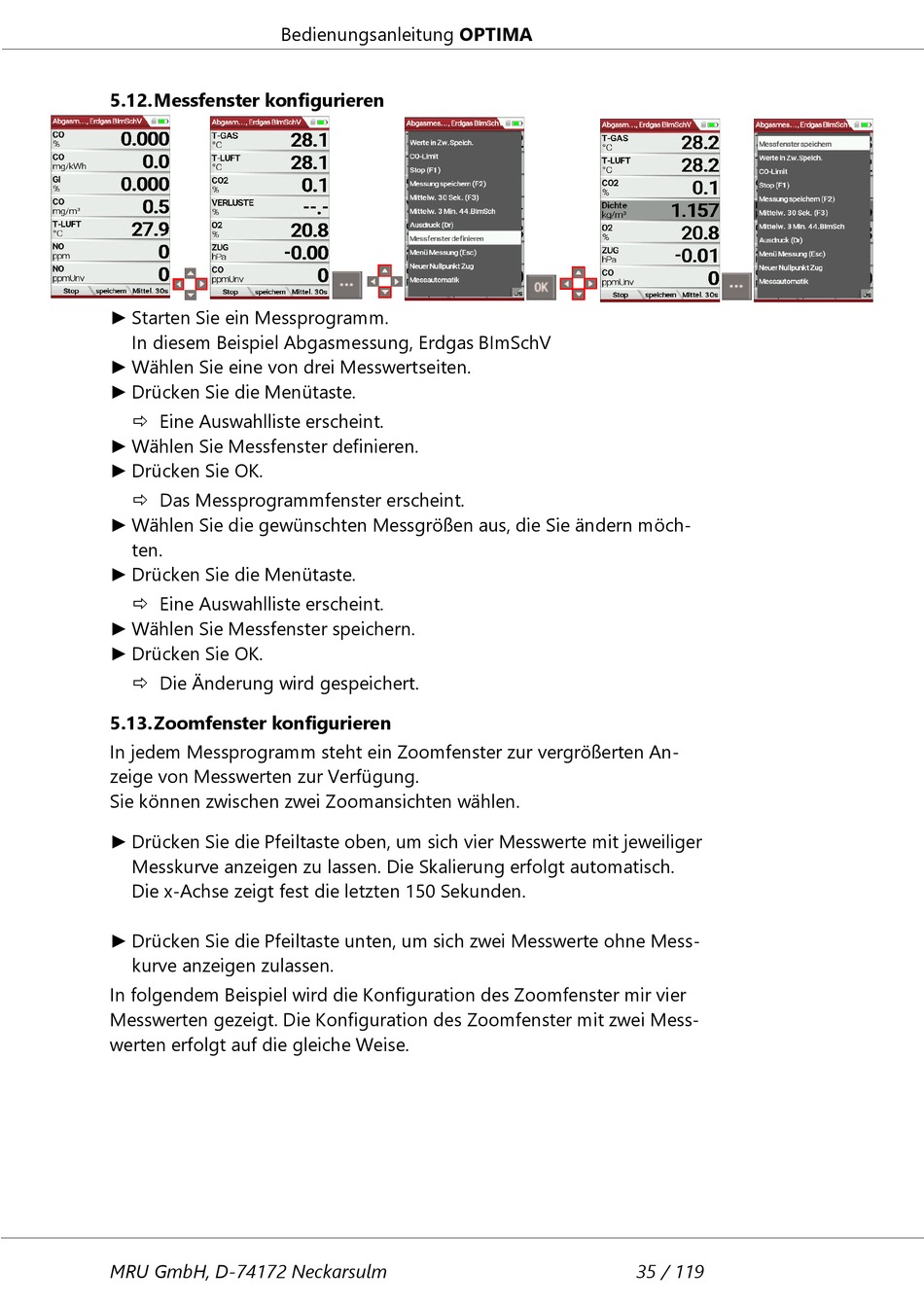

5.12. Messfenster konfigurieren
► Starten Sie ein Messprogramm.
In diesem Beispiel Abgasmessung, Erdgas BImSchV
► Wählen Sie eine von drei Messwertseiten.
► Drücken Sie die Menütaste.
Eine Auswahlliste erscheint.
► Wählen Sie Messfenster definieren.
► Drücken Sie OK.
Das Messprogrammfenster erscheint.
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möch-
ten.
► Drücken Sie die Menütaste.
Eine Auswahlliste erscheint.
► Wählen Sie Messfenster speichern.
► Drücken Sie OK.
Die Änderung wird gespeichert.
5.13. Zoomfenster konfigurieren
In jedem Messprogramm steht ein Zoomfenster zur vergrößerten An-
zeige von Messwerten zur Verfügung.
Sie können zwischen zwei Zoomansichten wählen.
► Drücken Sie die Pfeiltaste oben, um sich vier Messwerte mit jeweiliger
Messkurve anzeigen zu lassen. Die Skalierung erfolgt automatisch.
Die x-Achse zeigt fest die letzten 150 Sekunden.
► Drücken Sie die Pfeiltaste unten, um sich zwei Messwerte ohne Mess-
kurve anzeigen zulassen.
In folgendem Beispiel wird die Konfiguration des Zoomfenster mir vier
Messwerten gezeigt. Die Konfiguration des Zoomfenster mit zwei Mess-
werten erfolgt auf die gleiche Weise.
MRU GmbH, D-74172 Neckarsulm
35 / 119
