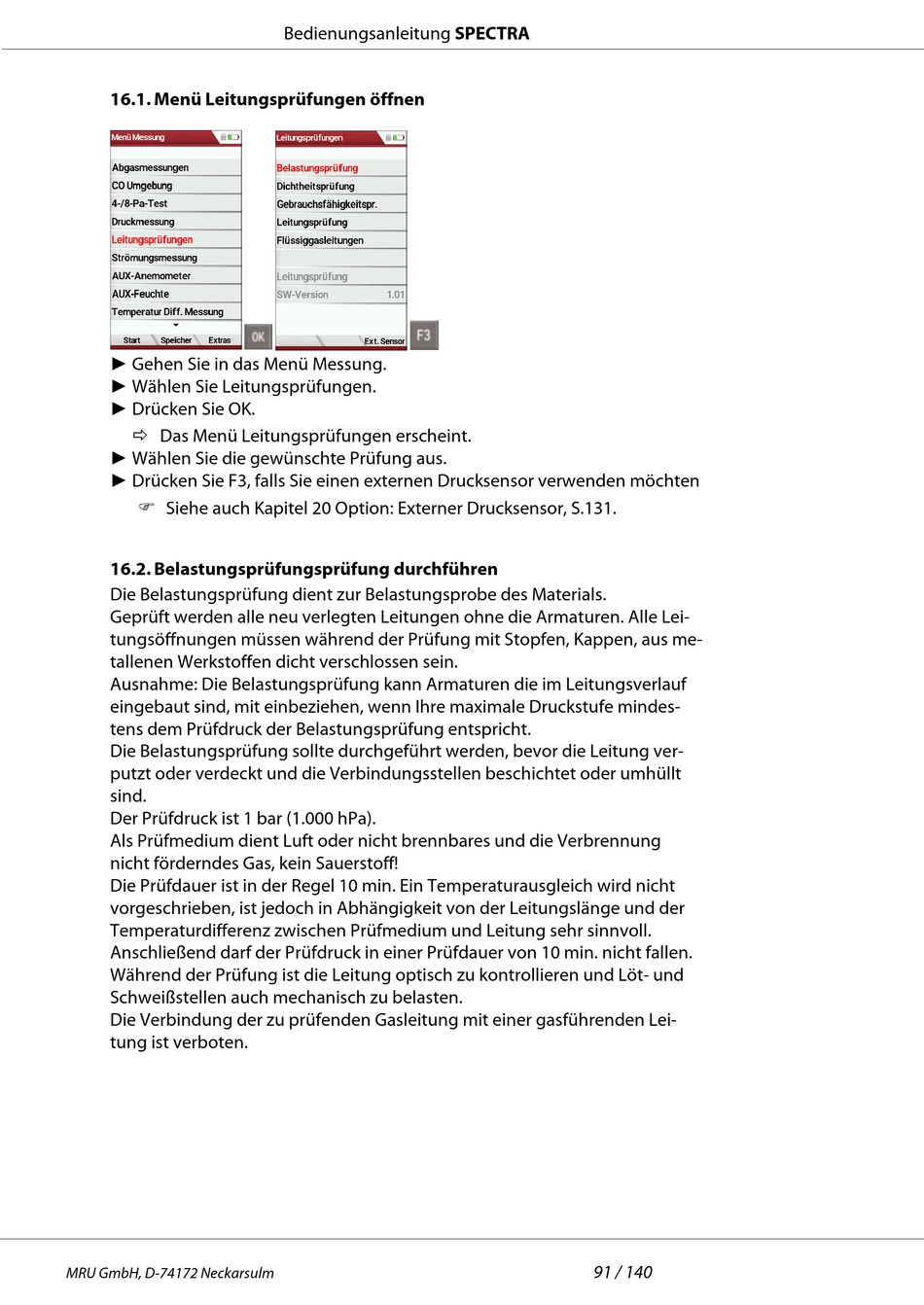

Bedienungsanleitung SPECTRA
16.1. Menü Leitungsprüfungen öffnen
► Gehen Sie in das Menü Messung.
► Wählen Sie Leitungsprüfungen.
► Drücken Sie OK.
Das Menü Leitungsprüfungen erscheint.
► Wählen Sie die gewünschte Prüfung aus.
► Drücken Sie F3, falls Sie einen externen Drucksensor verwenden möchten
Siehe auch Kapitel 20 Option: Externer Drucksensor, S.131.
16.2. Belastungsprüfungsprüfung durchführen
Die Belastungsprüfung dient zur Belastungsprobe des Materials.
Geprüft werden alle neu verlegten Leitungen ohne die Armaturen. Alle Lei-
tungsöffnungen müssen während der Prüfung mit Stopfen, Kappen, aus me-
tallenen Werkstoffen dicht verschlossen sein.
Ausnahme: Die Belastungsprüfung kann Armaturen die im Leitungsverlauf
eingebaut sind, mit einbeziehen, wenn Ihre maximale Druckstufe mindes-
tens dem Prüfdruck der Belastungsprüfung entspricht.
Die Belastungsprüfung sollte durchgeführt werden, bevor die Leitung ver-
putzt oder verdeckt und die Verbindungsstellen beschichtet oder umhüllt
sind.
Der Prüfdruck ist 1 bar (1.000 hPa).
Als Prüfmedium dient Luft oder nicht brennbares und die Verbrennung
nicht förderndes Gas, kein Sauerstoff!
Die Prüfdauer ist in der Regel 10 min. Ein Temperaturausgleich wird nicht
vorgeschrieben, ist jedoch in Abhängigkeit von der Leitungslänge und der
Temperaturdifferenz zwischen Prüfmedium und Leitung sehr sinnvoll.
Anschließend darf der Prüfdruck in einer Prüfdauer von 10 min. nicht fallen.
Während der Prüfung ist die Leitung optisch zu kontrollieren und Löt- und
Schweißstellen auch mechanisch zu belasten.
Die Verbindung der zu prüfenden Gasleitung mit einer gasführenden Lei-
tung ist verboten.
91 / 140
MRU GmbH, D-74172 Neckarsulm
