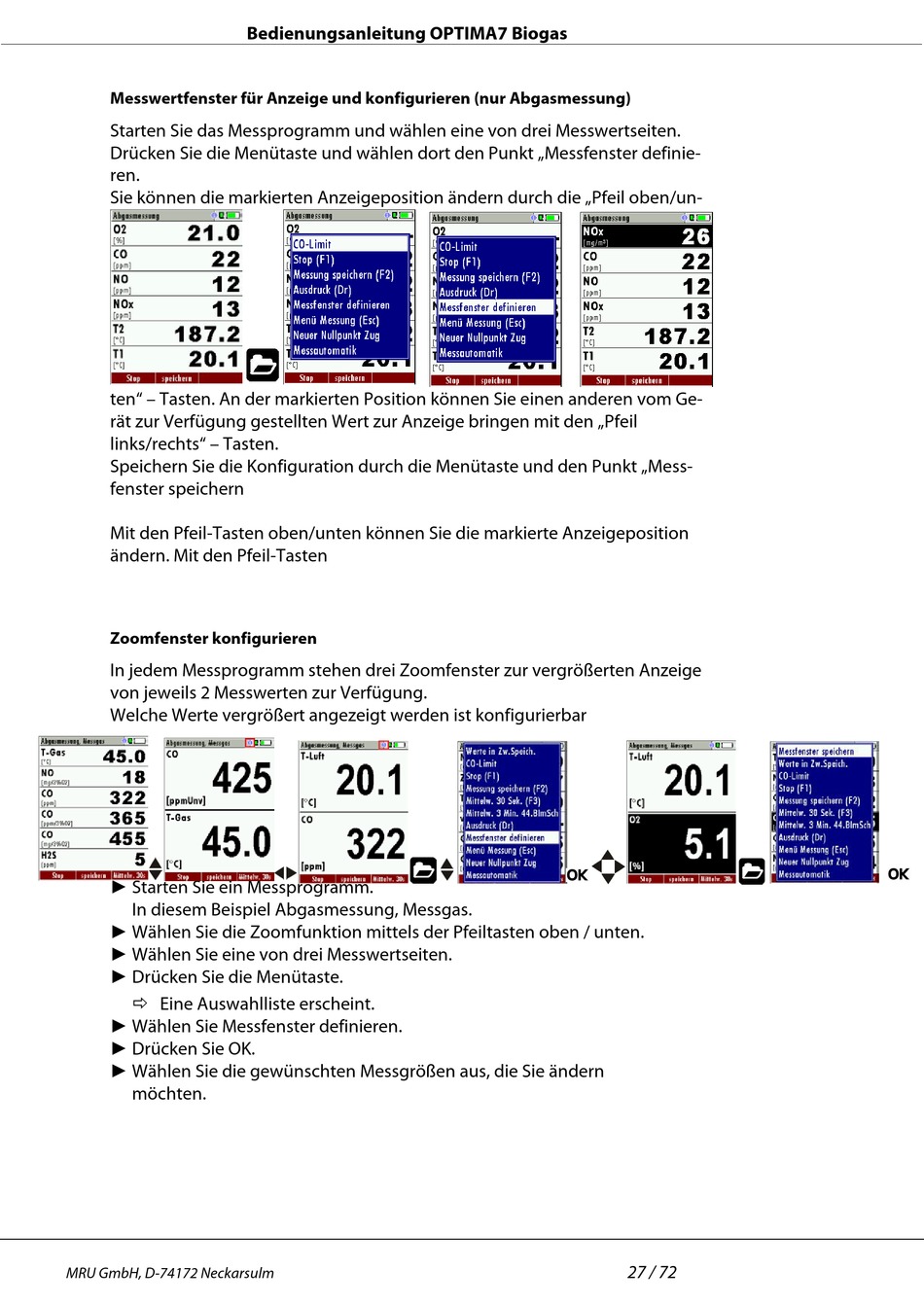

Messwertfenster für Anzeige und konfigurieren (nur Abgasmessung)
Starten Sie das Messprogramm und wählen eine von drei Messwertseiten.
Drücken Sie die Menütaste und wählen dort den Punkt „Messfenster definie-
ren.
Sie können die markierten Anzeigeposition ändern durch die „Pfeil oben/un-
ten" – Tasten. An der markierten Position können Sie einen anderen vom Ge-
rät zur Verfügung gestellten Wert zur Anzeige bringen mit den „Pfeil
links/rechts" – Tasten.
Speichern Sie die Konfiguration durch die Menütaste und den Punkt „Mess-
fenster speichern
Mit den Pfeil-Tasten oben/unten können Sie die markierte Anzeigeposition
ändern. Mit den Pfeil-Tasten

Zoomfenster konfigurieren

In jedem Messprogramm stehen drei Zoomfenster zur vergrößerten Anzeige
von jeweils 2 Messwerten zur Verfügung.
Welche Werte vergrößert angezeigt werden ist konfigurierbar
► Starten Sie ein Messprogramm.
In diesem Beispiel Abgasmessung, Messgas.
► Wählen Sie die Zoomfunktion mittels der Pfeiltasten oben / unten.
► Wählen Sie eine von drei Messwertseiten.
► Drücken Sie die Menütaste.
 Eine Auswahlliste erscheint.
► Wählen Sie Messfenster definieren.
► Drücken Sie OK.
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern
möchten.
