ANSCHLUSS DES LEISTUNGSTEILS
4.2 Anschluss des Leistungsteils
ACHTUNG
4.2.1 Anschluss der Spannungsversorgung
Der COMBIVERT F6 Gehäuse 6 kann vom Netz über die Klemmen L1, L2 und L3 ge-
speist werden.
L1
L2
L3

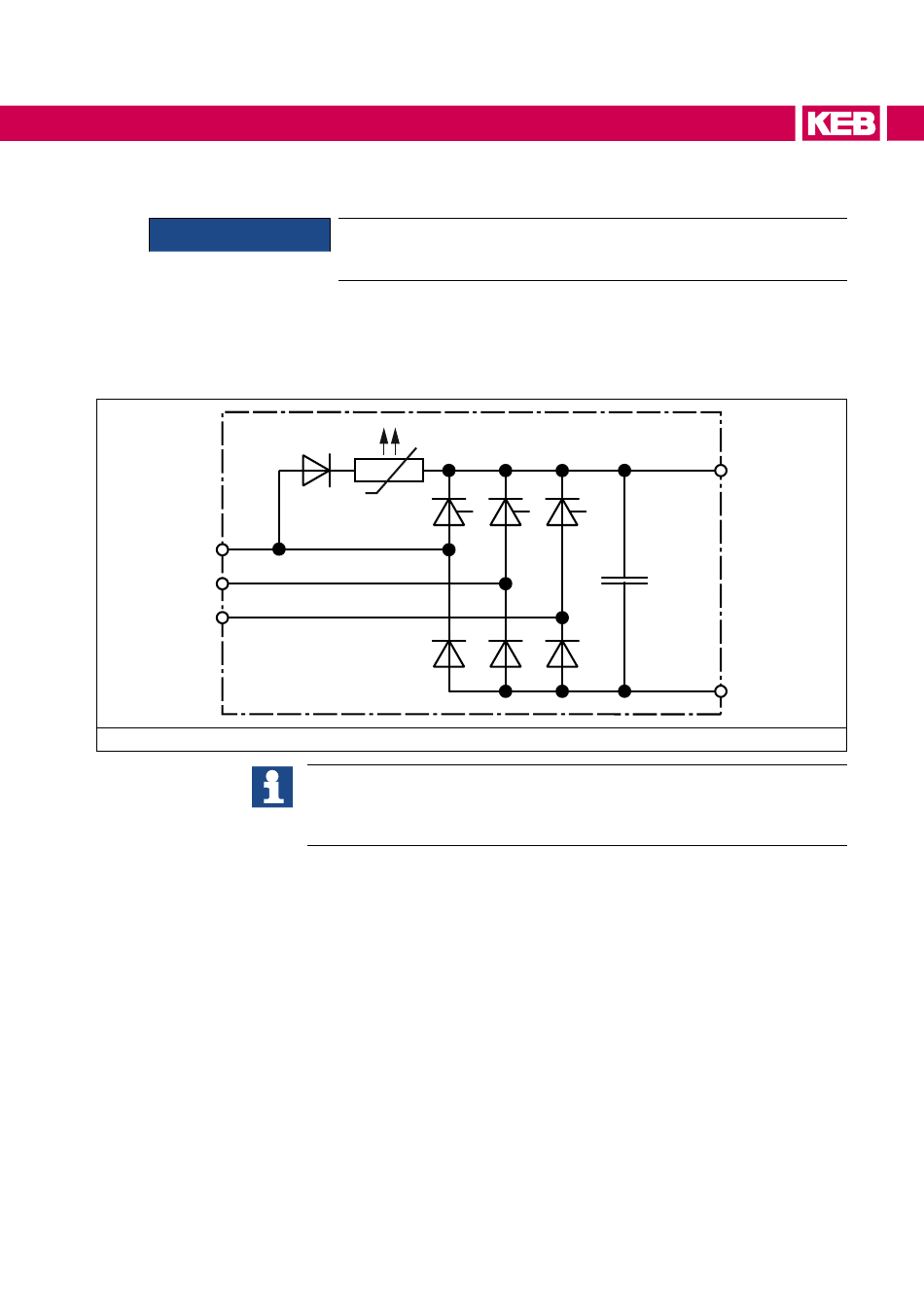

Abbildung 19: Eingangsbeschaltung
Zerstörung des Antriebsstromrichters!
► Niemals Netzeingang und Motorausgang vertauschen!
Minimale wartezeit zwischen zwei Einschaltvorgängen 5 Minuten !
Zyklisches Aus- und Einschalten des Gerätes führt zur temporären Hochoh-
migkeit des Kaltleiters (PTC) im Eingang. Nach Abkühlung des PTC ist eine
erneute Inbetriebnahme ohne Einschränkung möglich.
+
+
-
59
