ANSCHLUSS DES LEISTUNGSTEILS

4.2.5.3 Auswahl der Motorleitung

Bei kleinen Leistungen in Verbindung mit langen Motorleitungslängen spielt die richtige
Verdrahtung sowie die Motorleitung selbst eine wichtige Rolle. Kapazitätsarme Leitun-
gen (Phase / Phase < 65 pF / m, Phase / Schirm < 120 pF / m) am Antriebsstromrichteraus-
gang haben folgende Auswirkungen:
•
•
PE
U
PE
W

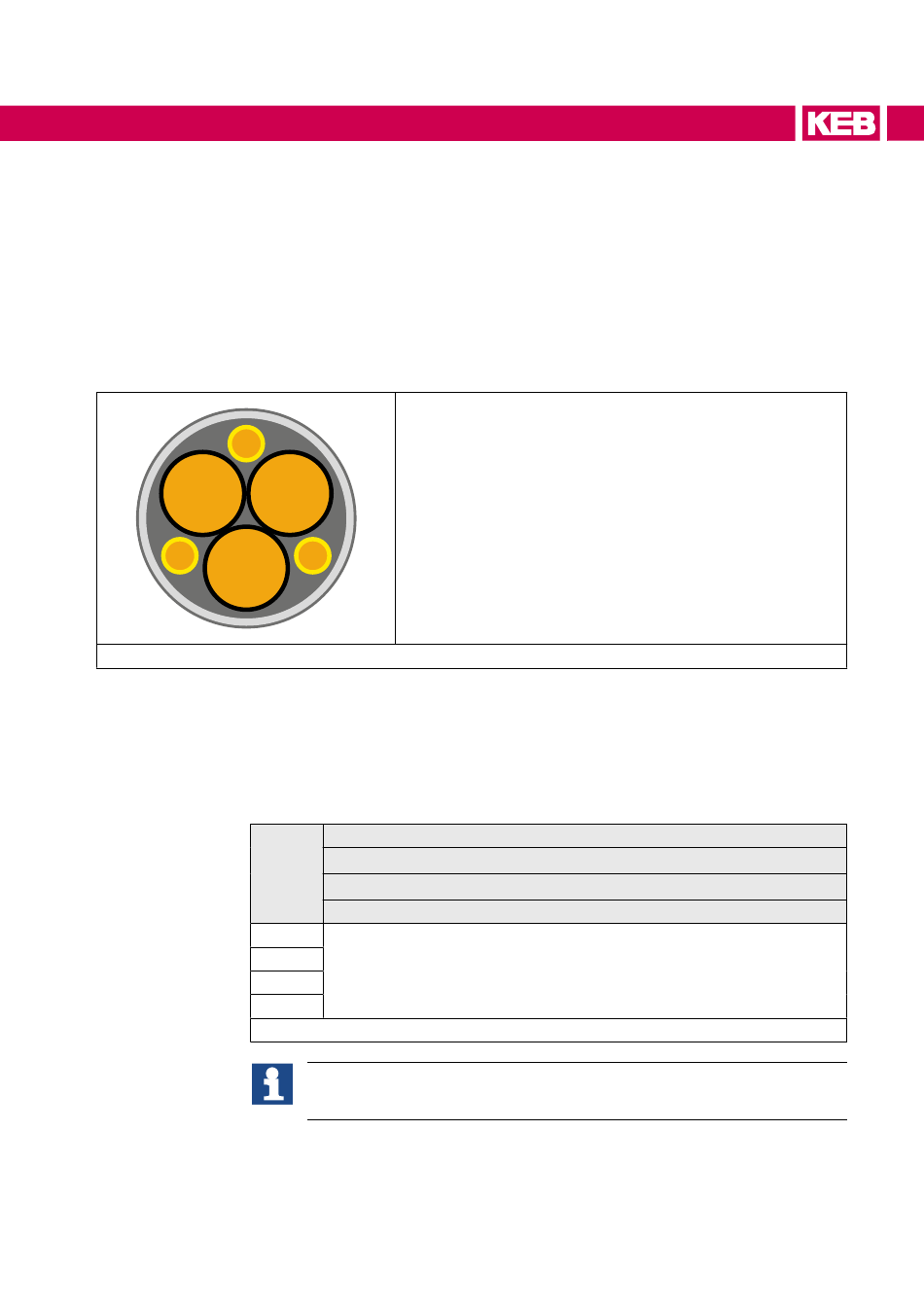

Abbildung 26: Symmetrische Motorleitung

4.2.5.4 Motorleitungslänge und Leitungsgebundene Störgrößen bei AC-Versorgung
Die maximale Motorleitungslänge ist abhängig von der Kapazität der Motorleitung sowie
von der einzuhaltenden Störaussendung. Hier sind externe Maßnahmen zu ergreifen
(z.B. der Einsatz eines Netzfilters). Die folgenden Angaben gelten für den Betrieb unter
Bemessungsbedingungen und der Verwendung der unter
aufgeführten KEB Filter.
Geräte-
größe
Tabelle 33: Maximale Motorleitungslänge
Ermöglichen größere Motorleitungslängen („4.2.5.4 Motorleitungslänge und Lei-
tungsgebundene Störgrößen bei AC-Versorgung")
Bessere EMV-Eigenschaften (Reduktion der Gleichtakt Ausgangsströme gegen
Erde)
Bei großen Motorleistungen (ab 30 kW) müssen geschirmte Mo-
torleitungen mit symmetrischem Aufbau verwendet werden. Bei
diesen Leitungen ist der Schutzleiter gedrittelt und gleichmäßig
zwischen den Phasenleitungen angeordnet. Sofern die örtlichen
Bestimmungen dies zulassen, kann eine Leitung ohne Schut-
V
zleiter verwendet werden. Dieser muss dann extern verlegt
werden. Bestimmte Leitungen lassen auch den Schirm zur Ver-
wendung als Schutzleiter zu. Hierzu sind die Angaben des Lei-
tungsherstellers zu beachten!
PE
21
22
23
24
Durch den Einsatz von Motordrosseln oder Motorfiltern kann sich die Leitungs-
länge erheblich verlängern. KEB empfiehlt den Einsatz ab einer Leitungslänge
von 50 m.
Max. Motorleitungslänge geschirmt
gemäß
EN 61800-3
Kategorie C2
Motorleitung (kapazitätsarm)
100 m
„4.3.1 Filter und Drosseln"
