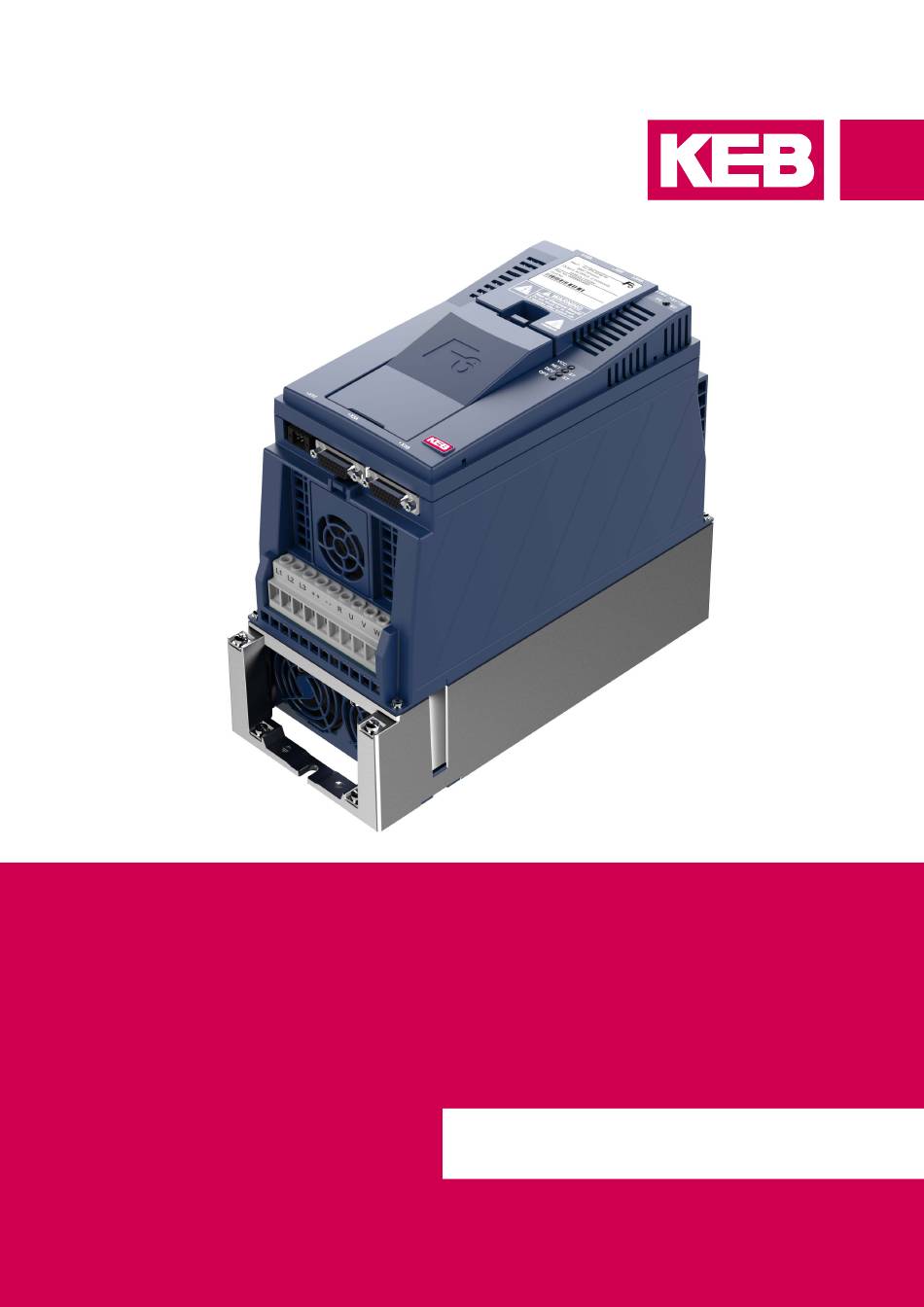

- Seite 1 COMBIVERT F6 GEBRAUCHSANLEITUNG | INSTALLATION F6 PEAK POWER Originalanleitung Dokument 20260916 DE 01...
-
Seite 3: Vorwort
VORWORT Vorwort Die beschriebene Hard- und / oder Software sind Produkte der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen. -
Seite 4: Gesetze Und Richtlinien
Open Source Software enthalten. Sofern einschlägig, sind die Lizenzbestimmungen dieser Software in den Gebrauchsanleitungen enthalten. Die Gebrauchsanleitungen lie- gen Ihnen bereits vor, sind auf der Website von KEB zum Download frei verfügbar oder können bei dem jeweiligen KEB-Ansprechpartner gerne angefragt werden. -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis Vorwort ..............................3 Signalwörter und Auszeichnungen ....................3 Weitere Symbole ..........................3 Gesetze und Richtlinien ......................... 4 Gewährleistung und Haftung ......................4 Unterstützung ..........................4 Urheberrecht ..........................4 Inhaltsverzeichnis ..........................5 Abbildungsverzeichnis .......................... 6 Tabellenverzeichnis ..........................6 1 Produktbeschreibung ............ 7 1.1 Gültigkeit der vorliegenden Anleitung................... -
Seite 6: Abbildungsverzeichnis
AbbILDUNGSVERZEICHNIS Abbildungsverzeichnis Abbildung 1: Überschreiten einer Auslastung von 100 % ..............10 Abbildung 2: Überlastcharakteristik (OL) Detailansicht Zähler 2 ............10 Abbildung 3: Unterschreiten einer Auslastung von 100 % ..............11 Abbildung 4: Beispiel Überlastzyklen ....................12 Abbildung 5: Typische Überlastcharakteristik in den unteren Ausgangsfrequenzen (OL2) Bsp. 16er-Gerät........................14 Tabellenverzeichnis Tabelle 1:... -
Seite 7: Produktbeschreibung
PRODUKTbESCHREIbUNG 1 Produktbeschreibung Die COMBIVERT F6 Peak Power Geräte zeichnen sich durch ihre besonders hohe Überlastfähigkeit aus. 1.1 Gültigkeit der vorliegenden Anleitung Die vorliegende Gebrauchsanleitung beschreibt die Peak Power Geräte der COMBIVERT F6 Serie. Diese Gebrauchsanleitung • enthält nur ergänzende technische Daten. -
Seite 8: Gerätedaten Der Peak Power Geräte
2.1 Übersicht der 400 V-Geräte Die technischen Angaben sind für 2/4-polige Normmotoren ausgelegt. Bei anderer Pol- zahl muss der Antriebsstromrichter auf den Motorbemessungsstrom dimensioniert wer- den. Bei Spezial- oder Mittelfrequenzmotoren setzen Sie sich bitte mit KEB in Verbindung. Gerätegröße Gehäuse... - Seite 9 ÜbERSICHT DER 400 V-GERÄTE Gerätegröße Gehäuse Überlastzyklus 180s Max. Ausgangsstrom out_max_180s Überlastzeit OL_180s Erholzeit recover_180s Max. Ausgangsstrom während der Er- recover_180s holzeit Überlastzyklus 15s Max. Ausgangsstrom out_max_15s Überlastzeit OL_15s Erholzeit recover_15s Max. Ausgangsstrom während der Er- recover_15s holzeit bremsoption Max. Bremsstrom B_max Min.
-
Seite 10: Überlastcharakteristik (Ol)
ÜbERLASTCHARAKTERISTIK (OL) 2.2 Überlastcharakteristik (OL) Peak Power Antriebsstromrichter können für einen bestimmten Zeitraum im Überlastbe- reich betrieben werden. Überschreiten einer Auslastung von 100 % Bei Peak Power Antriebsstromrichtern gelten zwei Zähler für die Überlastcharakteristik (OL). Der erste Zähler beschreibt das Verhalten des Antriebsstromrichters zwischen 101 % und 150 % Auslastung. - Seite 11 ÜbERLASTCHARAKTERISTIK (OL) Unterschreiten einer Auslastung von 100 % Bei Unterschreiten einer Auslastung von 100 % wird der Überlastintegrator herunterge- zählt. Wird die Zeit zu kurz oder die Auslastung zu hoch in der Erhohlungsphase gewählt, wird der Fehler „Fehler! Überlast (OL)“ ausgelöst. 3000 2500 2000...
-
Seite 12: Beispiel Von Überlastzyklen
ÜbERLASTCHARAKTERISTIK (OL) 2.2.1 beispiel von Überlastzyklen Überlastzyklus 15s Überlastzyklus 180s Max. Ausgangsstrom out_max Überlastzeit Erholzeit recover Max. Ausgangsstrom ①②③④⑤ recover während der Erholzeit Tabelle 2: Überlastzyklen ① ③ ③ 100% ② ④ ④ Legende Max. Ausgangsstrom Max. Ausgangsstrom während der Erholzeit Überlastzeit Erholzeit Abbildung 4:... - Seite 13 ÜbERLASTCHARAKTERISTIK (OL) Einschränkungen: • Die thermische Auslegung der Kühlkörper erfolgt für den Bemessungsbetrieb. Es werden u.a. folgende Werte berücksichtigt: Ausgangsbemessungsstrom, Umge- bungstemperatur, Bemessungsschaltfrequenz, Bemessungsspannung. • Bei hohen Umgebungstemperaturen und/oder hohen Kühlkörpertemperaturen (bei- spielsweise durch eine vorausgehende Auslastung nahe 100 %) kann der Antriebs- stromrichter vor dem Auslösen der Schutzfunktion OL auf Übertemperaturfehler gehen.
-
Seite 14: Frequenzabhängiger Maximalstrom (Ol2)
FREqUENZAbHÄNGIGER MAxIMALSTROM (OL2) 2.3 Frequenzabhängiger Maximalstrom (OL2) Die Kennlinien der Maximalströme für eine Schaltfrequenz, die von der Ausgangsfre- quenz abhängig sind, sehen für jeden Antriebsstromrichter im Detail unterschiedlich aus, aber generell gelten für Gehäuse 2 folgende Regeln: • Für die Bemessungsschaltfrequenz gilt: Bei 0 Hz Ausgangsfrequenz kann der An- triebsstromrichter mindestens den Ausgangsbemessungsstrom stellen. - Seite 15 FREqUENZAbHÄNGIGER MAxIMALSTROM (OL2) Die Werte für die jeweilige Gerätegröße sind in den folgenden Tabellen aufgeführt. Frequenzabhängiger Maximalstrom Gerätegröße bemessungsschaltfrequenz Ausgangsfrequenz / Hz 12,5 2 kHz 127 203 230 230 230 230 Frequenzabhängiger Maximalstrom @ f 4 kHz 100 173 230 230 230 230 out_max Basic Time Period = 62,5 µs (Parameter is22=0) 8 kHz...
-
Seite 16: Schaltfrequenz Und Temperatur
SCHALTFREqUENZ UND TEMPERATUR 2.4 Schaltfrequenz und Temperatur Gerätegröße Bemessungsschaltfrequenz / kHz Max. Schaltfrequenz / kHz S_max Min. Schaltfrequenz / kHz 1,25 S_min Max. Kühlkörpertemperatur / °C Temperatur zur Schaltfrequenzreduzierung / °C Temperatur zur Schaltfrequenzerhöhung / °C Temperatur zur Umschaltung auf Bemessungs- / °C schaltfrequenz Tabelle 4:... -
Seite 17: Änderungshistorie
ÄNDERUNGSHISTORIE 3 Änderungshistorie Version Datum beschreibung 2022-03 Fertigstellung der Serienversion... - Seite 18 NOTIZEN...
