7.2.1 Heizungsteillast einstellen

Die Geräte sind werksseitig auf die größte Wärme-
belastung eingestellt. Unter dem Diagnosepunkt „d.0"
können Sie einen Wert einstellen, der der Geräteleistung
in kW entspricht.

7.2.2 Pumpennachlaufzeit einstellen

Die Pumpennachlaufzeit für den Heizbetrieb ist werksei-
tig auf einen Wert von 5 Minuten eingestellt. Sie kann
unter dem Diagnosepunkt „d.1" im Bereich von 1 Minute
bis 60 Minuten und durchlaufend mit dem Symbol „-"
variiert werden.

7.2.3 Maximale Vorlauftemperatur einstellen

Die maximale Vorlauftemperatur für den Heizbetrieb ist
werkseitig auf 75 °C eingestellt. Sie kann unter dem
Diagnosepunkt „d.71" zwischen 40 und 85 °C eingestellt
werden.
7.2.4 Rücklauftemperatur-Regelung einstellen
Bei Anschluss des Gerätes an eine Fußbodenheizung
kann die Temperaturregelung unter dem Diagnosepunkt
„d.17" von Vorlauftemperatur-Regelung (Werksein-
stellung) auf Rücklauftemperatur-Regelung umgestellt
werden.

7.2.5 Brennersperrzeit einstellen

Um ein häufiges Ein- und Ausschalten des Brenners zu
vermeiden (Energieverlust), wird der Brenner nach
jedem Abschalten für eine bestimmte Zeit elektronisch
verriegelt („Wiedereinschaltsperre"). Die jeweilige
Sperrzeit kann den Verhältnissen der Heizungsanlage
angepasst werden. Werkseitig ist die Brennersperrzeit
auf ca. 15 Minuten eingestellt. Sie kann von 2 Minuten
bis 60 Minuten variiert werden. Bei höheren Vorlauf-
temperaturen wird die Zeit automatisch verringert, so
dass bei 82 °C nur noch eine Sperrzeit von 1 Minute vor-
handen ist.

7.2.6 Maximale Speichertemperatur einstellen

Die maximale Speichertemperatur ist werkseitig auf
60 °C eingestellt. Sie kann unter dem Diagnosepunkt
„d.20" zwischen 50 und 70 °C eingestellt werden.
7.3

Pumpenleistung einstellen

Die atmoCOMPACT-Geräte sind mit einer zweistufigen
Heizungspumpe ausgestattet, die werkseitig auf Stufe II
eingestellt ist. In der Regel sollte die Pumpe auf dieser
Stufe betrieben werden. Nur in Ausnahmefällen (z. B. bei
Strömungsgeräuschen in der Heizungsanlage) kann die
Pumpe auf Stufe I umgestellt werden.
Hinweis!
Das Umstellen der Heizungspumpe auf Stufe I
ist nur im Heizbetrieb möglich und dort über
den Diagnosepunkt d.19 vorzunehmen.
26
400
350
300
250
200
Stufe I
150
100
50
0
0 200 400

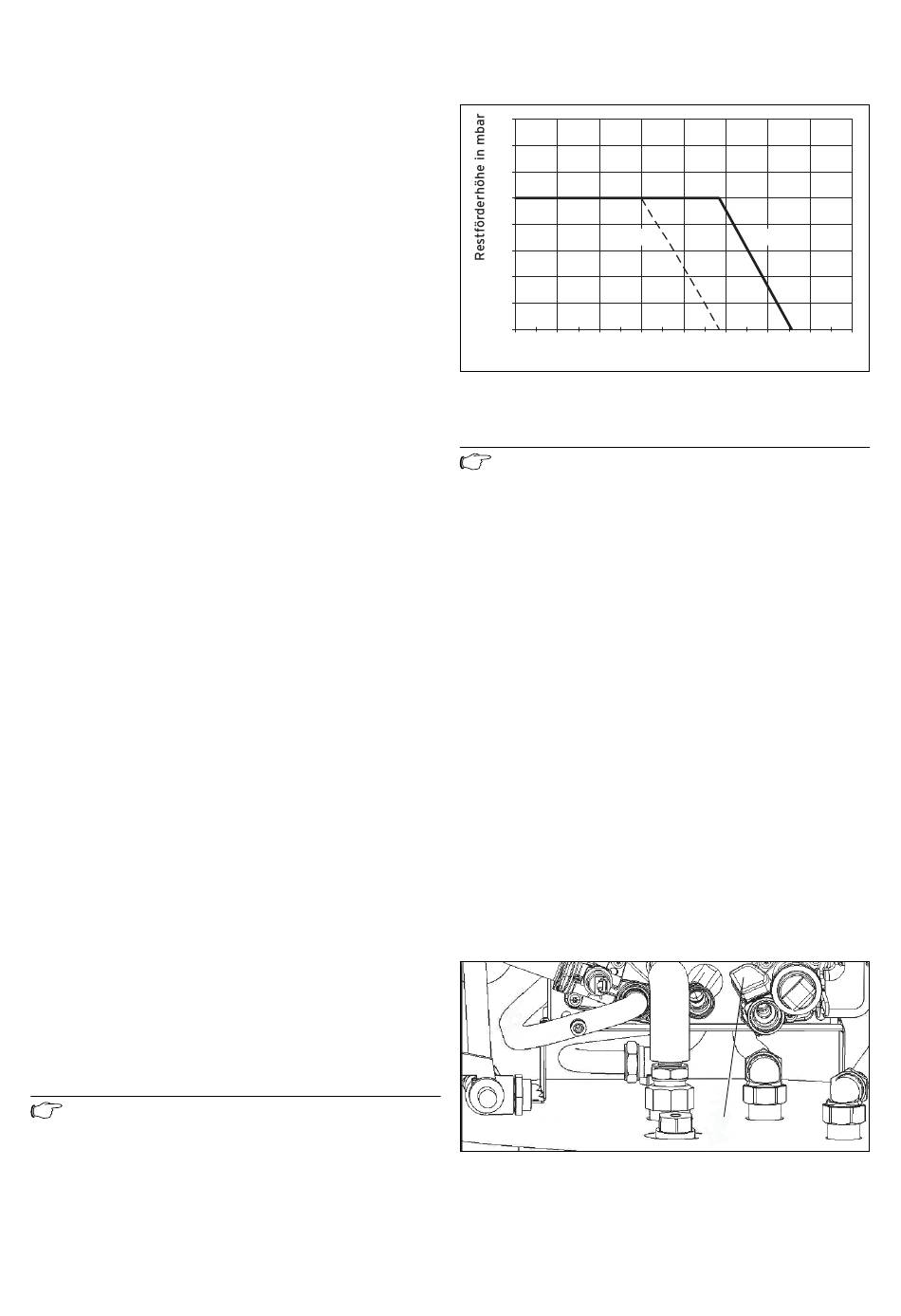

Abb. 7.2 Pumpenkennlinie VSC
Hinweis!
Ist in der Heizungsanlage eine hydraulische
Weiche installiert, so wird empfohlen, die Dreh-
zahlregelung auszuschalten und die Pumpen-
leistung auf 100 % einzustellen.
7.4 Einstellung der Warmwasser-Ladepumpe über-
prüfen
Folgende Einstellungen der Warmwasser-Ladepumpe
werden werkseitig vorgenommen:
Stufe I Nicht benutzt
Stufe II Werkseinstellung
Diese Einstellungen dürfen nicht verändert werden, da
sonst Funktionsstörungen bei der Warmwasserbereitung
auftreten können.
7.5 Überströmventil einstellen
Das Überströmventil befindet sich am Vorrang-
Umschaltventil.
Der Druck ist im Bereich zwischen 170 und 350 mbar ein-
stellbar. Voreingestellt sind ca. 250 mbar (Mittelstellung).
Pro Umdrehung der Einstellschraube ändert sich der
Druck um ca. 10 mbar. Durch Rechtsdrehen erhöht sich
der Druck und durch Linksdrehen senkt er sich.
Abb. 7.3 Überströmventil einstellen
• Ziehen Sie die Schutzkappe (1) ab - die Einstell schrau-
be wird sichtbar.
Installations- und Wartungsanleitung atmoCOMPACT
Stufe II
