O
B
RTUNG VON
EWEHRUNGSSTÄBEN
6. Richten Sie die Sonde parallel zu den gesuchten Bewehrungsstäben aus.
7. Bewegen Sie die Sonde über das Suchfeld. Behalten Sie dabei die
Ausrichtung der Sonde bei (Abb. 8).
0
Menu
Esc
R

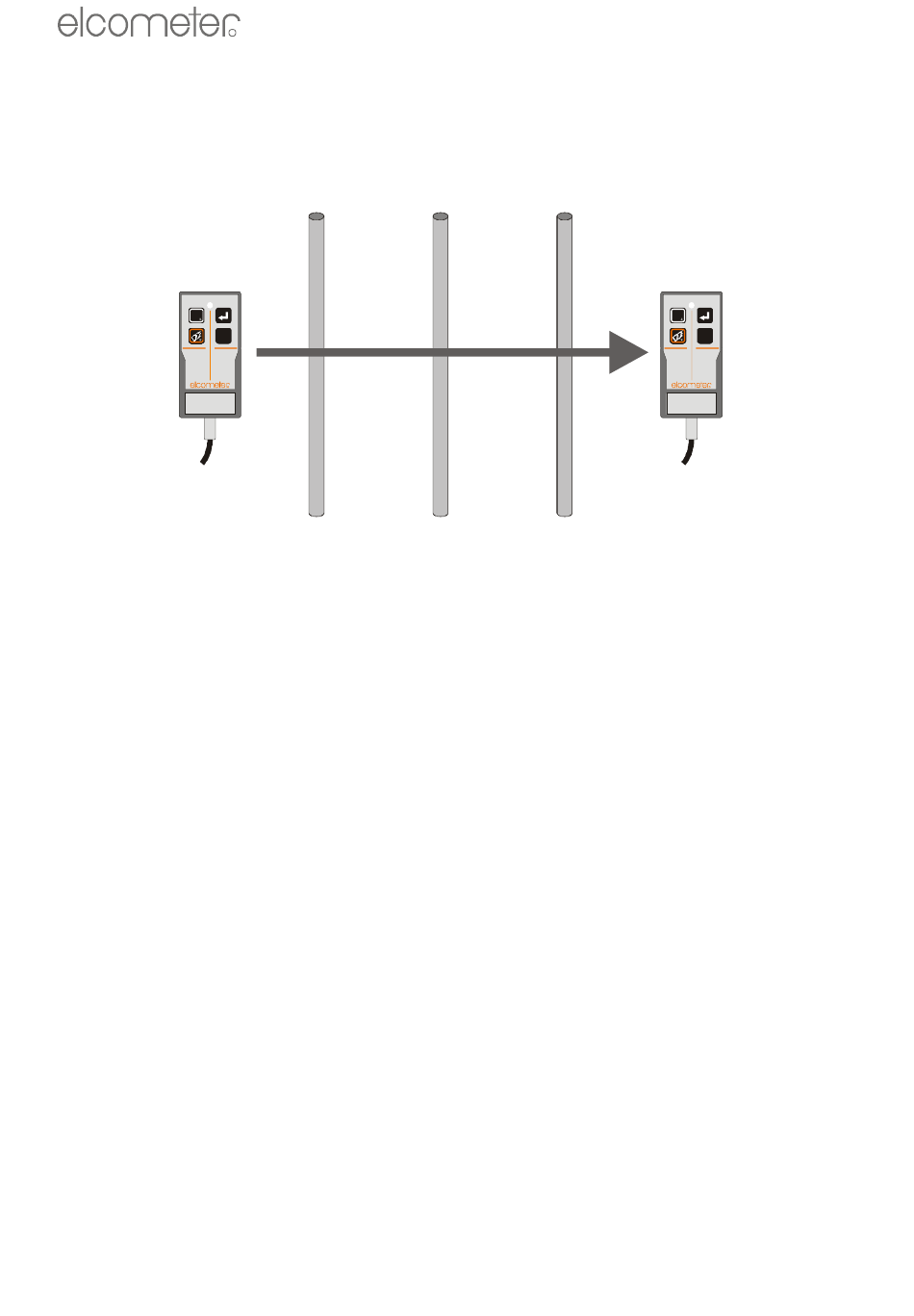

Abbildung 8. Richten Sie die Sonde aus und tasten Sie das Suchgebiet ab
Wenn die Sonde sich einem Verstärkungsstab nähert:
• Das Betondeckungsmessgerät fängt an, einen Ton von sich zu geben.
Die Tonhöhe steigt an, wenn sich die Sonde dem Bewehrungsstab
nähert.
• Die Balkenanzeige für die Signalstärke wird länger.
• Es wird eine Zahl für die Bedeckungsdicke angezeigt.
• Die LED-Leuchte auf der Sonde fängt an zu leuchten.
Die Sonde liegt genau über einem Bewehrungsstab wenn:
• Die Tonhöhe am höchsten ist.
• Die Signalstärkenanzeige ihr Maximum erreicht.
• Die angezeigte Dicke der Bedeckung am geringsten ist.
• Die LED am stärksten leuchtet.
8. Halten Sie die Position der Verstärkung (mit Kreide oder Ähnlichem) auf der
Wand fest.
5.3 Bestimmung von zwei Bewehrungslagen
Bewehrungsschichten sind normalerweise im rechten Winkel zueinander
ausgerichtet. Um unterschiedliche Lagen von Bewehrungen zu orten führen Sie
bitte die Vorgehensweise aus Kapitel 5.2 für jede Schicht durch.
22
R
0
Menu
Esc
R
