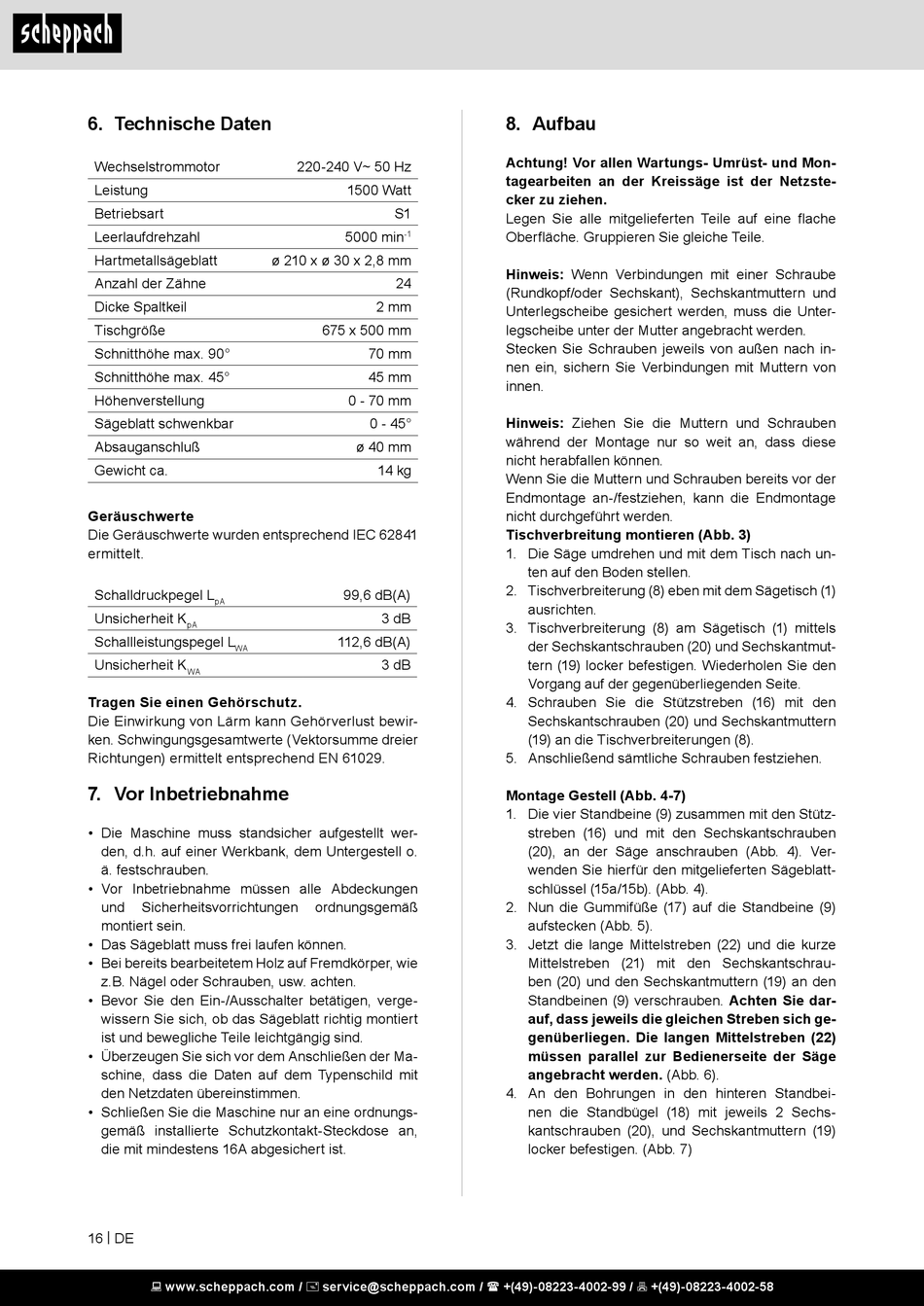

6. Technische Daten

Wechselstrommotor
Leistung
Betriebsart
Leerlaufdrehzahl
Hartmetallsägeblatt
Anzahl der Zähne
Dicke Spaltkeil
Tischgröße
Schnitthöhe max. 90°
Schnitthöhe max. 45°
Höhenverstellung
Sägeblatt schwenkbar
Absauganschluß
Gewicht ca.
Geräuschwerte
Die Geräuschwerte wurden entsprechend IEC 62841
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 61029.

7. Vor Inbetriebnahme

• Die Maschine muss standsicher aufgestellt wer-
den, d.h. auf einer Werkbank, dem Untergestell o.
ä. festschrauben.
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an,
die mit mindestens 16A abgesichert ist.
16 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
1500 Watt
S1
5000 min
-1
ø 210 x ø 30 x 2,8 mm
24
2 mm
675 x 500 mm
70 mm
45 mm
0 - 70 mm
0 - 45°
ø 40 mm
14 kg
99,6 dB(A)
3 dB
112,6 dB(A)
3 dB
ordnungsgemäß

8. Aufbau

Achtung! Vor allen Wartungs- Umrüst- und Mon-
tagearbeiten an der Kreissäge ist der Netzste-
cker zu ziehen.
Legen Sie alle mitgelieferten Teile auf eine flache
Oberfläche. Gruppieren Sie gleiche Teile.
Hinweis: Wenn Verbindungen mit einer Schraube
(Rundkopf/oder Sechskant), Sechskantmuttern und
Unterlegscheibe gesichert werden, muss die Unter-
legscheibe unter der Mutter angebracht werden.
Stecken Sie Schrauben jeweils von außen nach in-
nen ein, sichern Sie Verbindungen mit Muttern von
innen.
Hinweis: Ziehen Sie die Muttern und Schrauben
während der Montage nur so weit an, dass diese
nicht herabfallen können.
Wenn Sie die Muttern und Schrauben bereits vor der
Endmontage an-/festziehen, kann die Endmontage
nicht durchgeführt werden.
Tischverbreitung montieren (Abb. 3)
1. Die Säge umdrehen und mit dem Tisch nach un-
ten auf den Boden stellen.
2. Tischverbreiterung (8) eben mit dem Sägetisch (1)
ausrichten.
3. Tischverbreiterung (8) am Sägetisch (1) mittels
der Sechskantschrauben (20) und Sechskantmut-
tern (19) locker befestigen. Wiederholen Sie den
Vorgang auf der gegenüberliegenden Seite.
4. Schrauben Sie die Stützstreben (16) mit den
Sechskantschrauben (20) und Sechskantmuttern
(19) an die Tischverbreiterungen (8).
5. Anschließend sämtliche Schrauben festziehen.
Montage Gestell (Abb. 4-7)
1. Die vier Standbeine (9) zusammen mit den Stütz-
streben (16) und mit den Sechskantschrauben
(20), an der Säge anschrauben (Abb. 4). Ver-
wenden Sie hierfür den mitgelieferten Sägeblatt-
schlüssel (15a/15b). (Abb. 4).
2. Nun die Gummifüße (17) auf die Standbeine (9)
aufstecken (Abb. 5).
3. Jetzt die lange Mittelstreben (22) und die kurze
Mittelstreben (21) mit den Sechskantschrau-
ben (20) und den Sechskantmuttern (19) an den
Standbeinen (9) verschrauben. Achten Sie dar-
auf, dass jeweils die gleichen Streben sich ge-
genüberliegen. Die langen Mittelstreben (22)
müssen parallel zur Bedienerseite der Säge
angebracht werden. (Abb. 6).
4. An den Bohrungen in den hinteren Standbei-
nen die Standbügel (18) mit jeweils 2 Sechs-
kantschrauben (20), und Sechskantmuttern (19)
locker befestigen. (Abb. 7)
