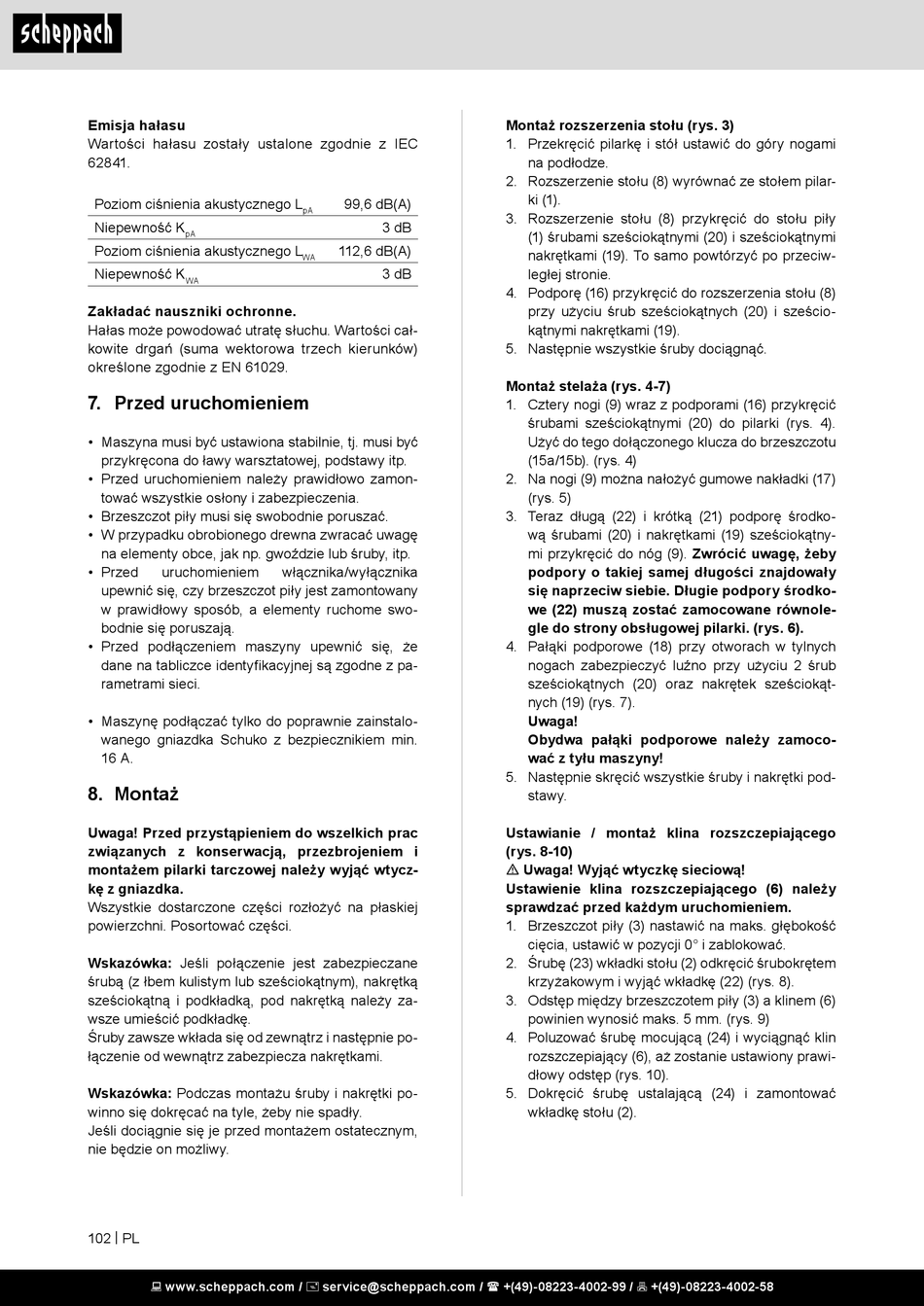

Emisja hałasu
Wartości hałasu zostały ustalone zgodnie z IEC
62841.
Poziom ciśnienia akustycznego L
Niepewność K
pA
Poziom ciśnienia akustycznego L
Niepewność K
WA
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu. Wartości cał-
kowite drgań (suma wektorowa trzech kierunków)
określone zgodnie z EN 61029.

7. Przed uruchomieniem

• Maszyna musi być ustawiona stabilnie, tj. musi być
przykręcona do ławy warsztatowej, podstawy itp.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i zabezpieczenia.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem
upewnić się, czy brzeszczot piły jest zamontowany
w prawidłowy sposób, a elementy ruchome swo-
bodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że
dane na tabliczce identyfikacyjnej są zgodne z pa-
rametrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalo-
wanego gniazdka Schuko z bezpiecznikiem min.
16 A.
8. Montaż
Uwaga! Przed przystąpieniem do wszelkich prac
związanych z konserwacją, przezbrojeniem i
montażem pilarki tarczowej należy wyjąć wtycz-
kę z gniazdka.
Wszystkie dostarczone części rozłożyć na płaskiej
powierzchni. Posortować części.
Wskazówka: Jeśli połączenie jest zabezpieczane
śrubą (z łbem kulistym lub sześciokątnym), nakrętką
sześciokątną i podkładką, pod nakrętką należy za-
wsze umieścić podkładkę.
Śruby zawsze wkłada się od zewnątrz i następnie po-
łączenie od wewnątrz zabezpiecza nakrętkami.
Wskazówka: Podczas montażu śruby i nakrętki po-
winno się dokręcać na tyle, żeby nie spadły.
Jeśli dociągnie się je przed montażem ostatecznym,
nie będzie on możliwy.
102 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
99,6 dB(A)
pA
3 dB
112,6 dB(A)
WA
3 dB
włącznika/wyłącznika
Montaż rozszerzenia stołu (rys. 3)
1. Przekręcić pilarkę i stół ustawić do góry nogami
na podłodze.
2. Rozszerzenie stołu (8) wyrównać ze stołem pilar-
ki (1).
3. Rozszerzenie stołu (8) przykręcić do stołu piły
(1) śrubami sześciokątnymi (20) i sześciokątnymi
nakrętkami (19). To samo powtórzyć po przeciw-
ległej stronie.
4. Podporę (16) przykręcić do rozszerzenia stołu (8)
przy użyciu śrub sześciokątnych (20) i sześcio-
kątnymi nakrętkami (19).
5. Następnie wszystkie śruby dociągnąć.
Montaż stelaża (rys. 4-7)
1. Cztery nogi (9) wraz z podporami (16) przykręcić
śrubami sześciokątnymi (20) do pilarki (rys. 4).
Użyć do tego dołączonego klucza do brzeszczotu
(15a/15b). (rys. 4)
2. Na nogi (9) można nałożyć gumowe nakładki (17)
(rys. 5)
3. Teraz długą (22) i krótką (21) podporę środko-
wą śrubami (20) i nakrętkami (19) sześciokątny-
mi przykręcić do nóg (9). Zwrócić uwagę, żeby
podpory o takiej samej długości znajdowały
się naprzeciw siebie. Długie podpory środko-
we (22) muszą zostać zamocowane równole-
gle do strony obsługowej pilarki. (rys. 6).
4. Pałąki podporowe (18) przy otworach w tylnych
nogach zabezpieczyć luźno przy użyciu 2 śrub
sześciokątnych (20) oraz nakrętek sześciokąt-
nych (19) (rys. 7).
Uwaga!
Obydwa pałąki podporowe należy zamoco-
wać z tyłu maszyny!
5. Następnie skręcić wszystkie śruby i nakrętki pod-
stawy.
Ustawianie / montaż klina rozszczepiającego
(rys. 8-10)
m Uwaga! Wyjąć wtyczkę sieciową!
Ustawienie klina rozszczepiającego (6) należy
sprawdzać przed każdym uruchomieniem.
1. Brzeszczot piły (3) nastawić na maks. głębokość
cięcia, ustawić w pozycji 0° i zablokować.
2. Śrubę (23) wkładki stołu (2) odkręcić śrubokrętem
krzyżakowym i wyjąć wkładkę (22) (rys. 8).
3. Odstęp między brzeszczotem piły (3) a klinem (6)
powinien wynosić maks. 5 mm. (rys. 9)
4. Poluzować śrubę mocującą (24) i wyciągnąć klin
rozszczepiający (6), aż zostanie ustawiony prawi-
dłowy odstęp (rys. 10).
5. Dokręcić śrubę ustalającą (24) i zamontować
wkładkę stołu (2).
