GRAPHITE 58G943 Bedienungsanleitung Seite 43

Figyelem, legyen különösen óvatos
1.
Tűzveszély
2.
Légúti mérgezésveszély - kipufogógázok
3.
Használjon védőkesztyűt
4.
Karbantartás, javítás megkezdése előtt állítsa le a motort és
5.
húzza le a pipát a gyertyáról
Olvassa el a használati utasítást, tartsa be a benne található
6.
figyelmeztetéseket és biztonsági szabályokat!
Használjon fej-, szem- és hallásvédő eszközöket
7.
Felcsapódásveszély
8.
Viseljen védőöltözetet
9.
Viseljen védőcipőt
10.
Végtagjait tartsa távol a vágószerszámoktól
11.
FELÉPÍTÉS, RENDELTETÉS
A motoros láncfűrész kéziszerszámnak minősül. Meghajtását
léghűtéses, kétütemű, belsőégésű
kéziszerszámok a ház körüli, a hobbikertekben végzendő munkákra
szolgálnak. A láncfűrész felhasználható fák kidöntéséhez, tűzifa,
kandallófa vágásához és más, favágást igénylő munkákhoz. Ez a
motoros láncfűrész kizárólag barkács célú felhasználásra készült.
Tilos a berendezést rendeltetésétől eltérő célra alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alkalmazott számozás a külön oldalakon található, a szerszámok
részelemeit bemutató ábrák jelöléseit követi.
Gázkar biztonsági retesz
1.
Szívató
2.
Levegőszűrő fedél csavarja
3.
Levegőszűrő fedél
4.
Mellső markolat
5.
Fékkar
6.
A láncvezető sínt rögzítő csavaranyák
7.
Láncfeszítő csavar
8.
Olajozás szabályzó csavar
9.
Borítás
10.
Gázkar
11.
Hátsó markolat
12.
Indítókötél
13.
Gyújtáskapcsoló
14.
Tanksapka
15.
Porlasztó szabályzócsavarok
16.
Alapjárati fordulatszám szabályzó csavar
17.
Olajtartály-sapka
18.
Rönktámasz
19.
Láncvezető sín
20.
Fűrészlánc
21.
Fordítókerék
22.
* Előfordulhatnak különbségek a termék és az ábrák között.
All manuals and user guides at all-guides.com

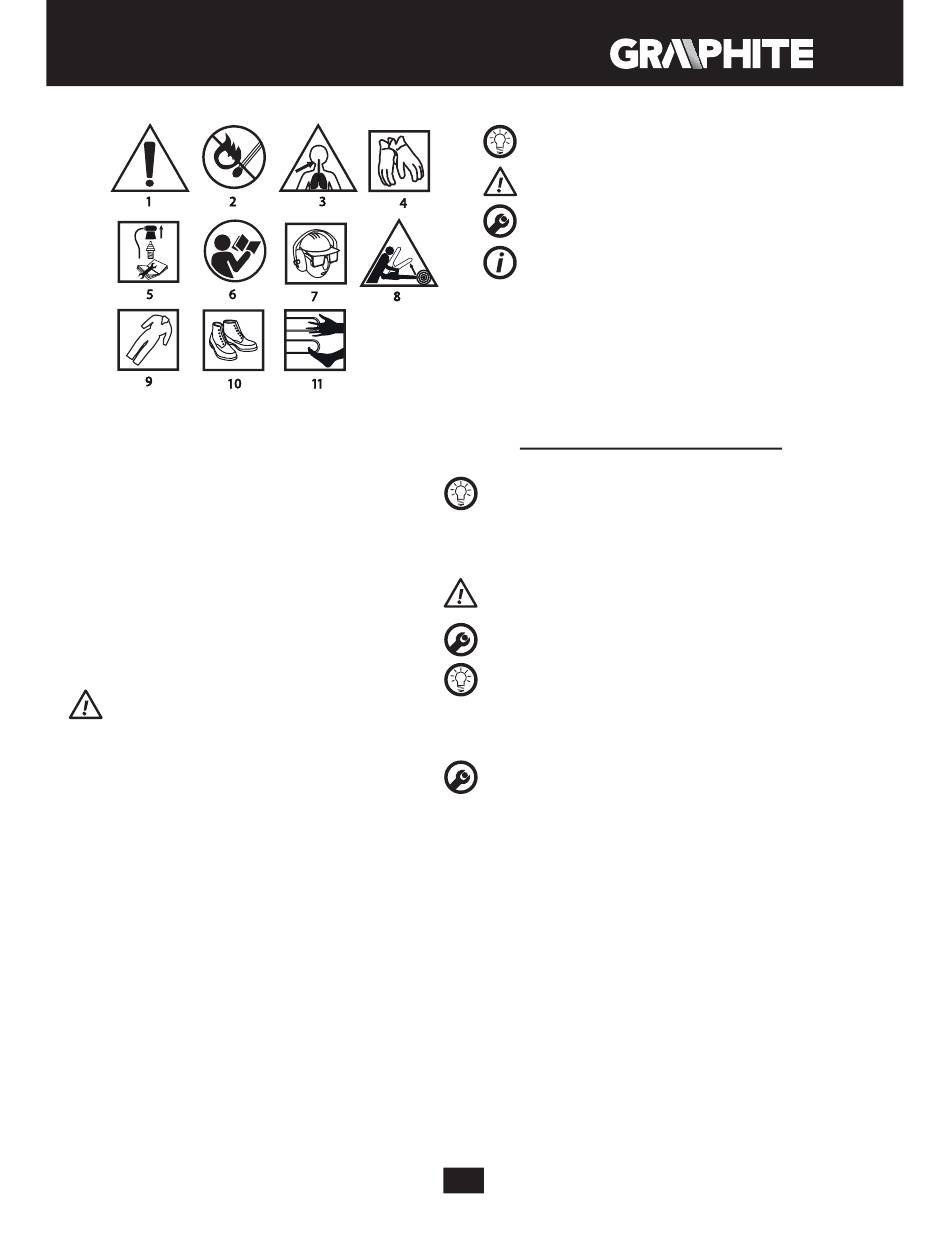

AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
1.
2.
3.
4.
5.
6.
7.
8.
A LÁNCFŰRÉSZ SZÁLLÍTÁSA
A láncfűrész szállítása előtt mindig tegye fel a láncvédő burkolatot
a fűrészláncra és a láncvezetőre. Szállításhoz a láncfűrészt a
mellső markolatnál fogva tartsa. Tilos a láncfűrész szállítása a
hátsó markolatnál fogva. Ha egymás után több vágási műveletet
végez, a műveletek között állítsa le a motort a gyújtáskapcsolóval.
A RÖNKTÁMASZ FELSZERELÉSE
A biztonság megőrzése érdekében a rönktámasz legyen mindig
felszerelve a láncfűrészre. Alátámasztási pontként szolgál,
valamint csökkenti a visszarúgás veszélyét.
• Csavarozza fel a (19) rönktámaszt (a csavarok mellékelve).
motor végzi. Ezek a
A LÁNCVEZETŐ SÍN ÉS A FŰRÉSZLÁNC FELSZERELÉSE
A lánc megfeszítésére a csap és a szabályzócsavar szolgál.
Nagyon lényeges, hogy a láncvezető sín felszerelésekor a
szabályzócsavaron lévő csap a láncvezető furatába kerüljön.
A szabályzócsavar elforgatásával a csap előre-hátra mozgatható.
Ezeket az elemeket a láncvezető sín felszerelése előtt megfelelő
helyzetbe kell állítani.
A láncvezető sín és a fűrészlánc külön található meg a
csomagolásban.
• A (6) fékkarnak felső (függőleges) állásban kell lennie (A. ábra).
• Csavarja le a (7) láncvezető sínt rögzítő csavaranyákat és vegye le
• Tegye fel a (21) fűrészláncot a tengelykapcsoló mögötti meghajtó
• Illessze a (20) láncvezető sínt (a tengelykapcsoló mögé csúsztatva)
• Tegye fel a (21) fűrészláncot alulról a vezetősín (22)
• Csúsztassa a (20) láncvezető sínt a meghajtó lánckerékkel
• Ellenőrizze, hogy a (8) láncfeszítés-szabályzó csavaron az (a)
• Tegye a (10) borítást vissza a helyére és finoman rögzítse a (7)
• Adjon megfelelő feszítést a fűrészláncnak a (8) láncfeszítő csavar
• A láncvezető sín orrát megtartva szorosan húzza meg a (7)
43
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
FONTOS
Láncvezető burkolat
Fűrészláncvezető
Fűrészlánc
Rönktámasz + csavarok
Üzemanyagkeverék-tároló edény
Gyertyakulcs csavarhúzóval
Csavarhúzó
Imbuszkulcs
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
a (10) borítást.
lánckerékre.
a (c) rögzítőcsavarokra és tolja be a meghajtó lánckerék irányába
(B. ábra).
fordítókerekére.
ellenkező irányba úgy, hogy a lánc vezető szemei a sín hornyába
kerüljenek.
csap a (20) láncvezető sín alsó (b) furatában középen van-e (ha
szükséges, állítson rajta) (B. ábra).
láncvezető sínt rögzítő csavaranyákkal.
állításával. A fűrészlánc feszítése akkor kielégítő, ha a vízszintes
helyzetű láncvezető sín közepe táján 3 – 4 mm-rel megemelhető.
láncvezető sínt rögzítő csavaranyákat.
– 1 db
– 1 db
– 1 db
– 1 klt
– 1 db
– 1 db
– 1 db
– 2 db
