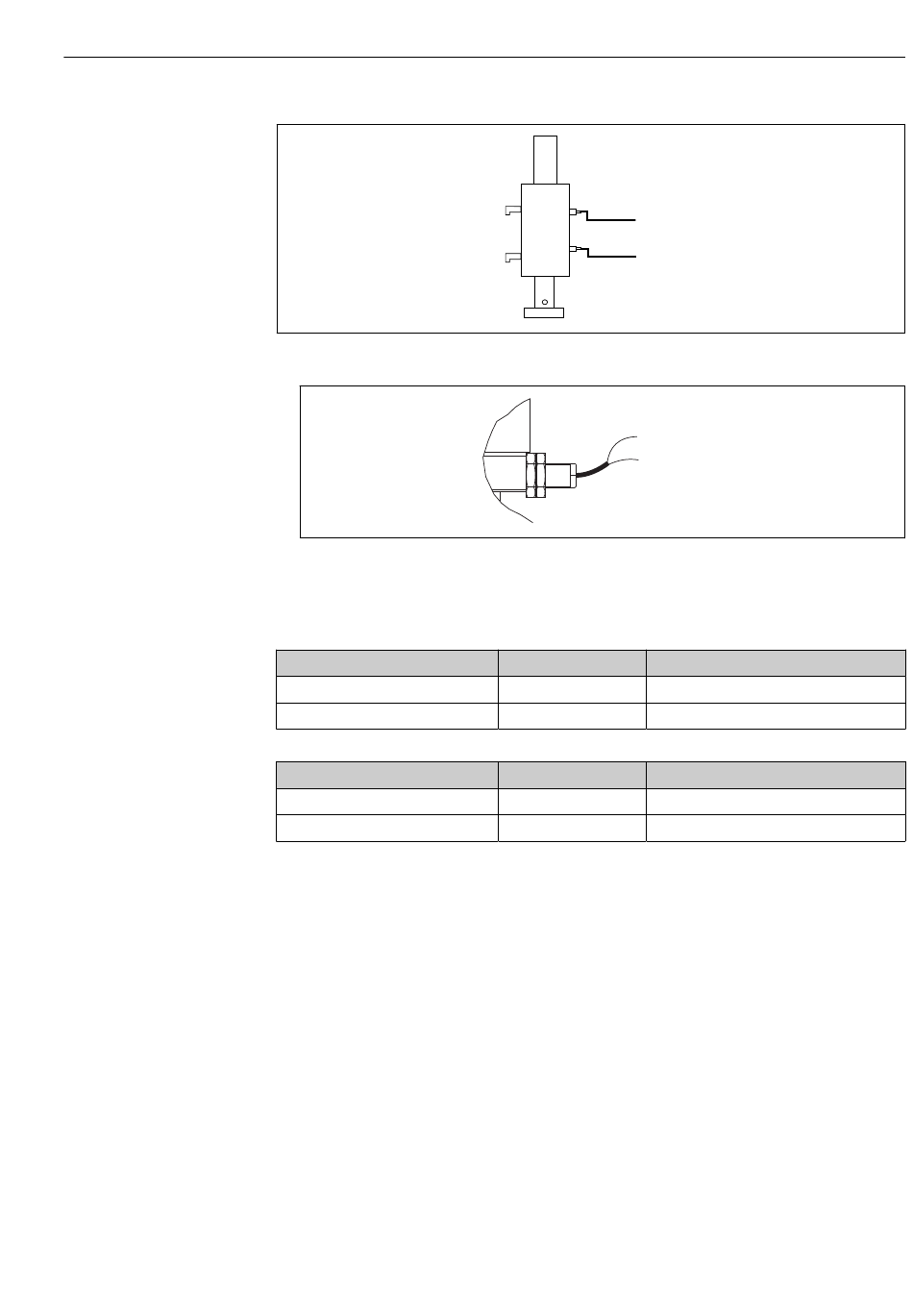

Überwachung der Armaturposition
 39 Druckluftansteuerung CPA47x
‣
Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu-
ereinheit anschließen:
Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit
Endstufenklemme T1 unten
Pin 1
Pin 2
Endstufenklemme T2 unten
Pin 1
Pin 2
Cleanfit CPA47x
Armaturen mit pneumatischen Endlagenschalter werden auf elektrische umgerüstet.
W26
W25
BN Ö L+ (1)
BU Ö L- (2)
Kabelader Funktion
W26, BN oberer Endlagenschalter
W26, BU oberer Endlagenschalter
Kabelader Funktion
W25, BN unterer Endlagenschalter
W25, BU unterer Endlagenschalter
Elektrischer Anschluss
A0032747
A0044165
45
