Montage
26
Pilotventil
11
12

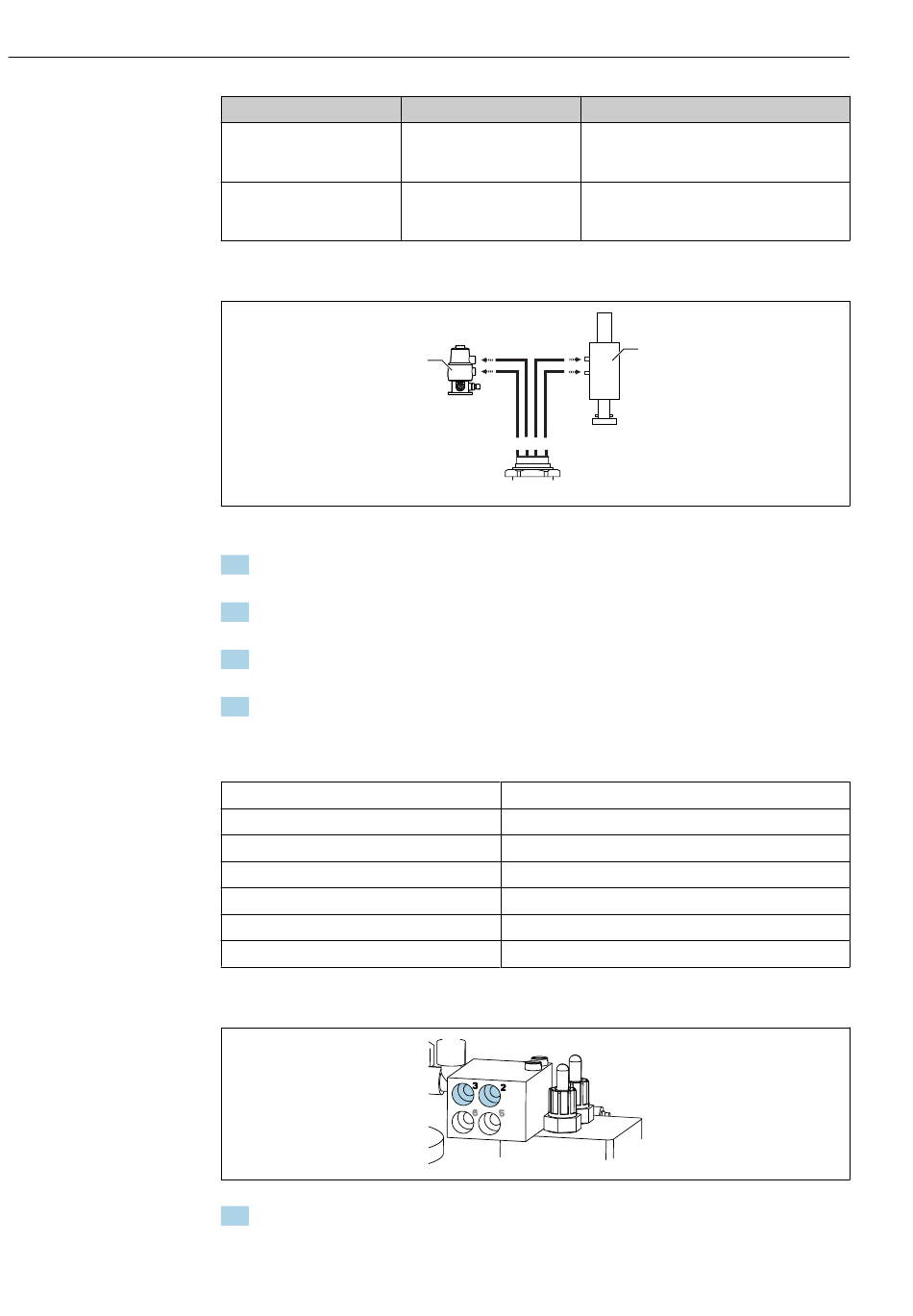

Anschluss M3 an Umschaltventil und Armatur der 2. Messstelle
 18 Anschlüsse M3 an Umschaltventil (1) und Armatur (2)
3. Schlauch 8 an den oberen Anschluss des Umschaltventils anschließen (zur Steuerung
der Medienzufuhr zur ersten Messstelle).
4. Schlauch 11 an den unteren Anschluss des Umschaltventils anschließen (zur Steue-
rung der Medienzufuhr zur zweiten Messstelle).
5. Schlauch 9 an den Anschluss für das Verfahren der Armatur in Messposition
anschließen.
6. Schlauch 10 an den Anschluss für das Verfahren der Armatur in Serviceposition
anschließen.
Anschluss an den Armaturen CPA87x und CPA47x
Schlauchnummer:
CPA87x
Schlauch 9
Schlauch 10
CPA47x
Schlauch 9
Schlauch 10
Anschluss Armatur CPA473/474
7. Die Schläuche wie folgt anschließen:
Funktion
Druckluftansteuerung Arma-
tur Messposition, 2. Mess-
stelle
Druckluftansteuerung Arma-
tur Serviceposition, 2. Mess-
stelle
1
1 1 891 0
M3
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Liquiline Control CDC90
Schlauch Nummer
9
10
2
Endress+Hauser
A0033440
