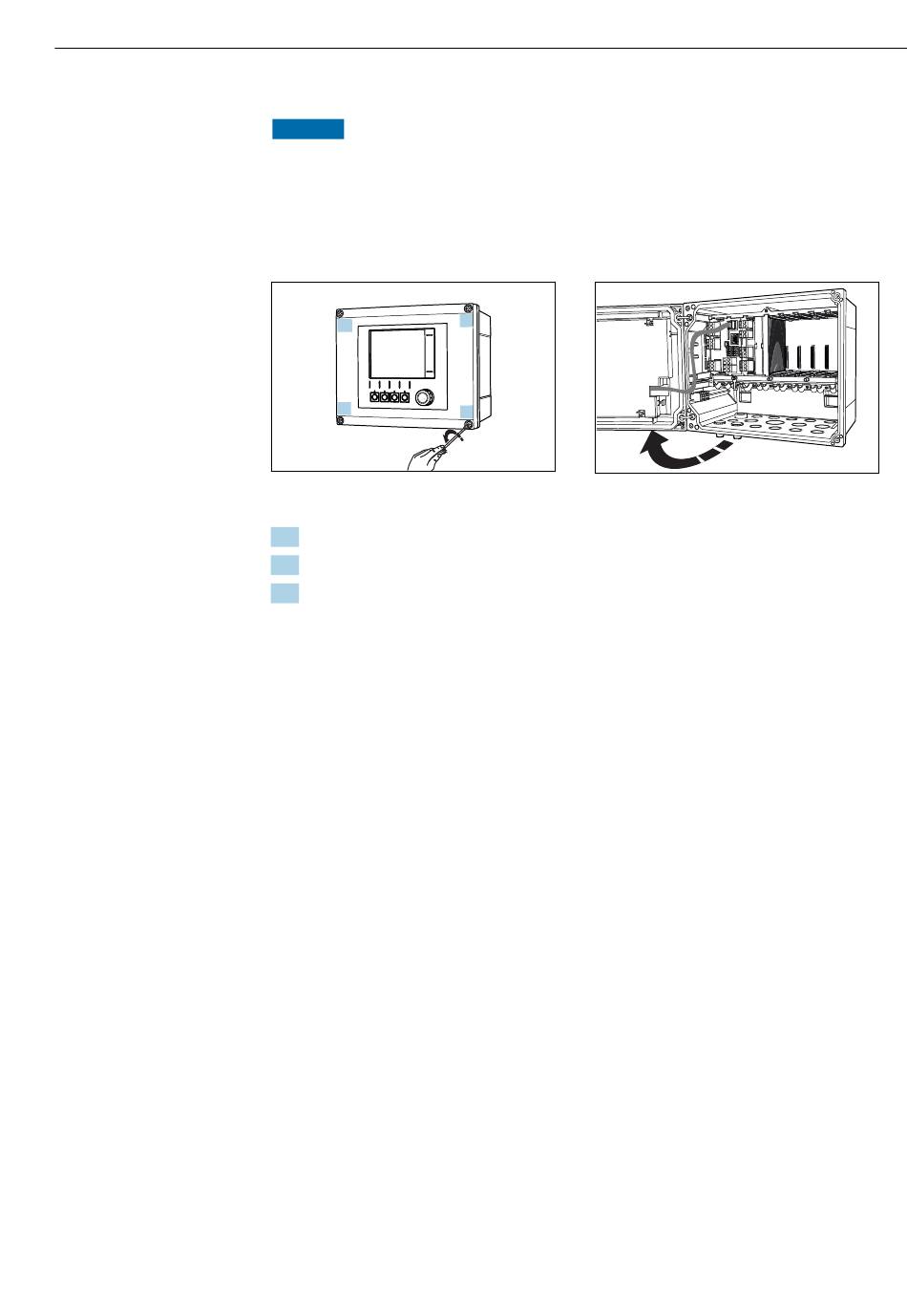

6.2.3 CDC90 Steuereinheit öffnen
HINWEIS
Spitze oder scharfe Hilfsmittel
Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an
der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen!
‣
Keine spitzen oder scharfen Gegenstände,z. B. Messer, zum Öffnen des Gehäuses
benutzen.
‣
Ausschließlich einen geeigneten Kreuzschlitz-Schraubendreher verwenden.
2.
4.
 25 Gehäuseschrauben mit Kreuzschlitz-Schrau-
bendreher in diagonaler Folge lösen
1. Gehäuseschrauben schrittweise lösen. Mit einer beliebigen Schraube beginnen.
2. Danach die diagonal gegenüber liegende lösen usw.
3. Beim Gehäuseschließen: Ebenfalls schrittweise und in diagonaler Folge vorgehen.
3.
1.
 26
Elektrischer Anschluss
≤ 180°
Displaydeckel öffnen, max. Öffnungswinkel
180° (abhängig von Einbausituation)
33
