Schlauchnummer:
Schlauch 9
Schlauch 10
Spülleitung am Spülblock

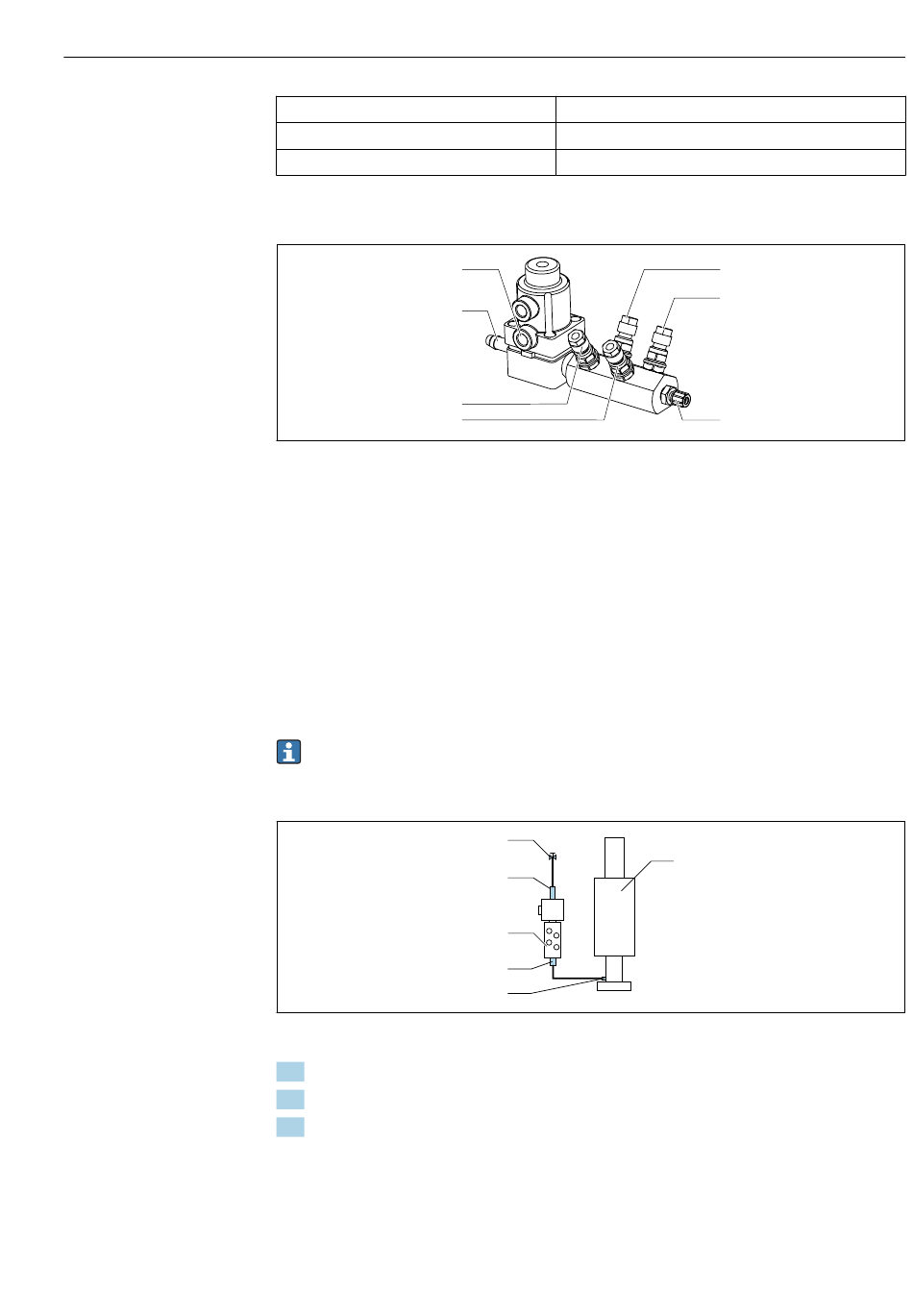

 19 Spülblock
1 Flüssigkeit Pumpe/ Kanister 1
2 Flüssigkeit Pumpe/ Kanister 3
3 Ausgang Spülanschluss zur Armatur
4 Flüssigkeit Pumpe/ Kanister 2
Spülwasser anschließen
Beim Wasseranschluss folgende Punkte beachten:
• Die Spülwasserleitung ist bauseitig zu stellen.
• Der Wasserdruck muss 3...6 bar (44...87 psi) betragen.
Auf die Qualität des Spülwassers achten. Partikel größer als 100 μm sollten mit Hilfe
eines Wasserfilters gefiltert werden.
1. Messstelle
 20 Spülblock mit einer Armatur
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) anschließen.
3. Den Spülkammeranschluss (3) am Spülblock mit dem Spülanschluss (2) der Armatur
(1) anschließen.
2. Messstelle
Die Medienzufuhr für beide Armaturen wird über das Umschaltventil geregelt.
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
7
6
5
4
6
5
4
3
2
1
2
3
5 Luft Spülblock (Pilotventil 4)
6 Wasseranschluss
7 Luft Prozessventil (Pilotventil 3)
1
Montage
A0032651
A0032653
