Liquiline Control CDC90
Endress+Hauser

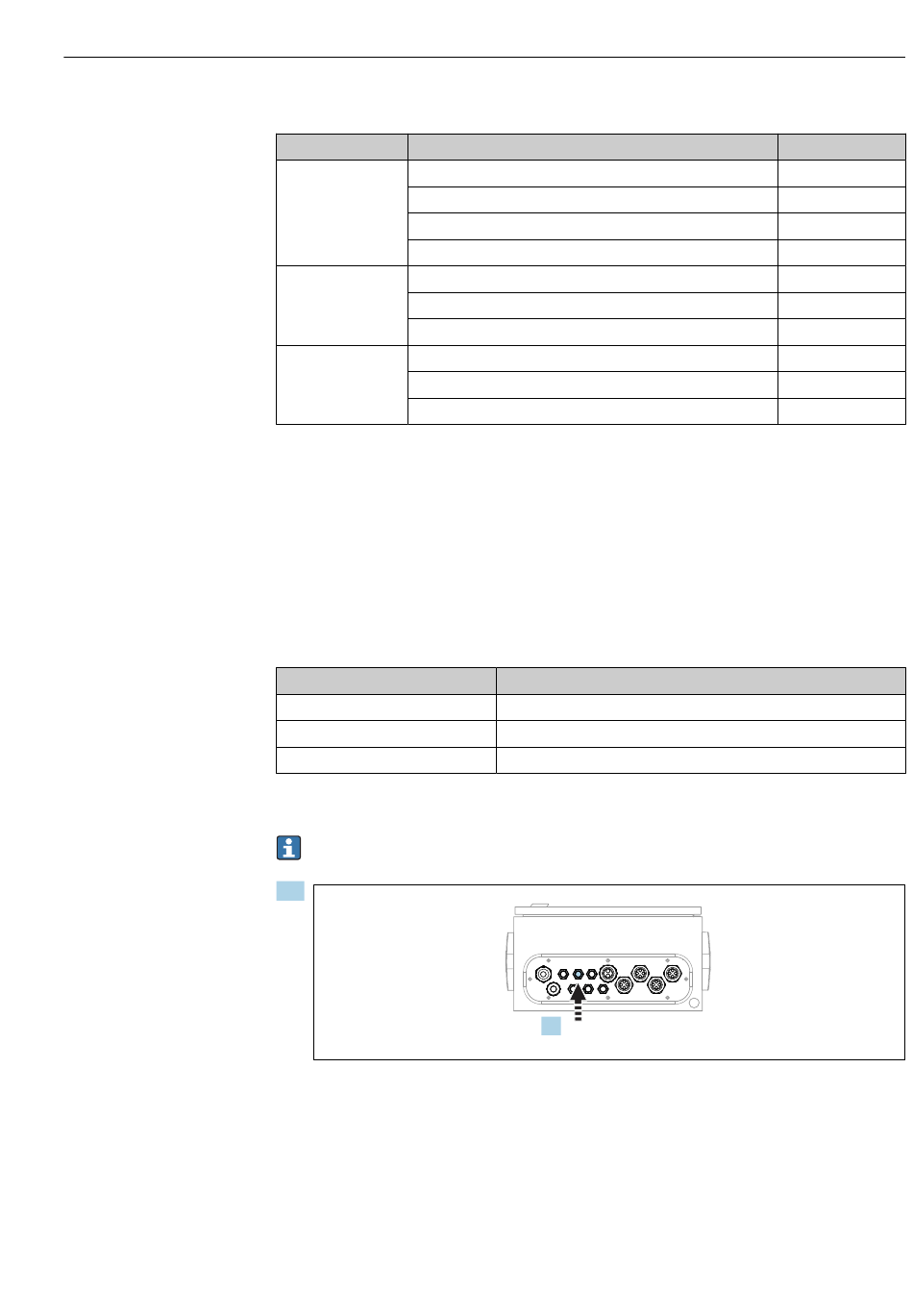

Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuchen.
Multischlauch
Funktion
M1
Druckluftansteuerung Prozessventil Wasser
Druckluftansteuerung Armatur Messposition, 1. Messstelle
Druckluftansteuerung Prozessventil Spülluft
Druckluftansteuerung Armatur Serviceposition, 1. Messstelle
M2
Pumpe 1 / Kanister 1 (links)
Pumpe 2 / Kanister 2 (mitte)
Pumpe 3 / Kanister 3 (rechts)
M3
Druckluftansteuerung Umschaltventil, 2. Messstelle
bei zwei Messstellen
Druckluftansteuerung Armatur Messposition, 2. Messstelle
Druckluftansteuerung Armatur Serviceposition, 2. Messstelle
Druckluftversorgung anschließen
Druckluftversorgung
Folgende Punkte beim Anschluss beachten:
• Die Druckluftleitung ist bauseitig zu stellen.
• Luftdruck beträgt 4...6 bar (58...87 psi).
• Der optimale Betriebsluftdruck liegt bei 6 bar (87 psi)
• Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein. Der Innendurchmesser muss
mindestens 6 mm (0,23") betragen.
Schlauchspezifikation
Schlauch
Wasser
Druckluft
Schlauchtülle

Anschluss in der pneumatischen Steuereinheit

Die Druckluftversorgung in der pneumatischen Steuereinheit ist von Werk aus schon
angeschlossen.
1.
Den Schlauch für die Druckluftversorgung und den Schlauch 4, Druckluftansteuerung
Prozessventil Spülluft (M1) in die vorgesehene Kabelverschraubung der pneumati-
schen Steuereinheit führen.
Größe
Innendurchmesser 12 mm
DN 6/8 mm
D12
1.
Montage
Schlauchnummern
3
1
4
2
A
B
C
8, 11
9
10
A0033429
21
