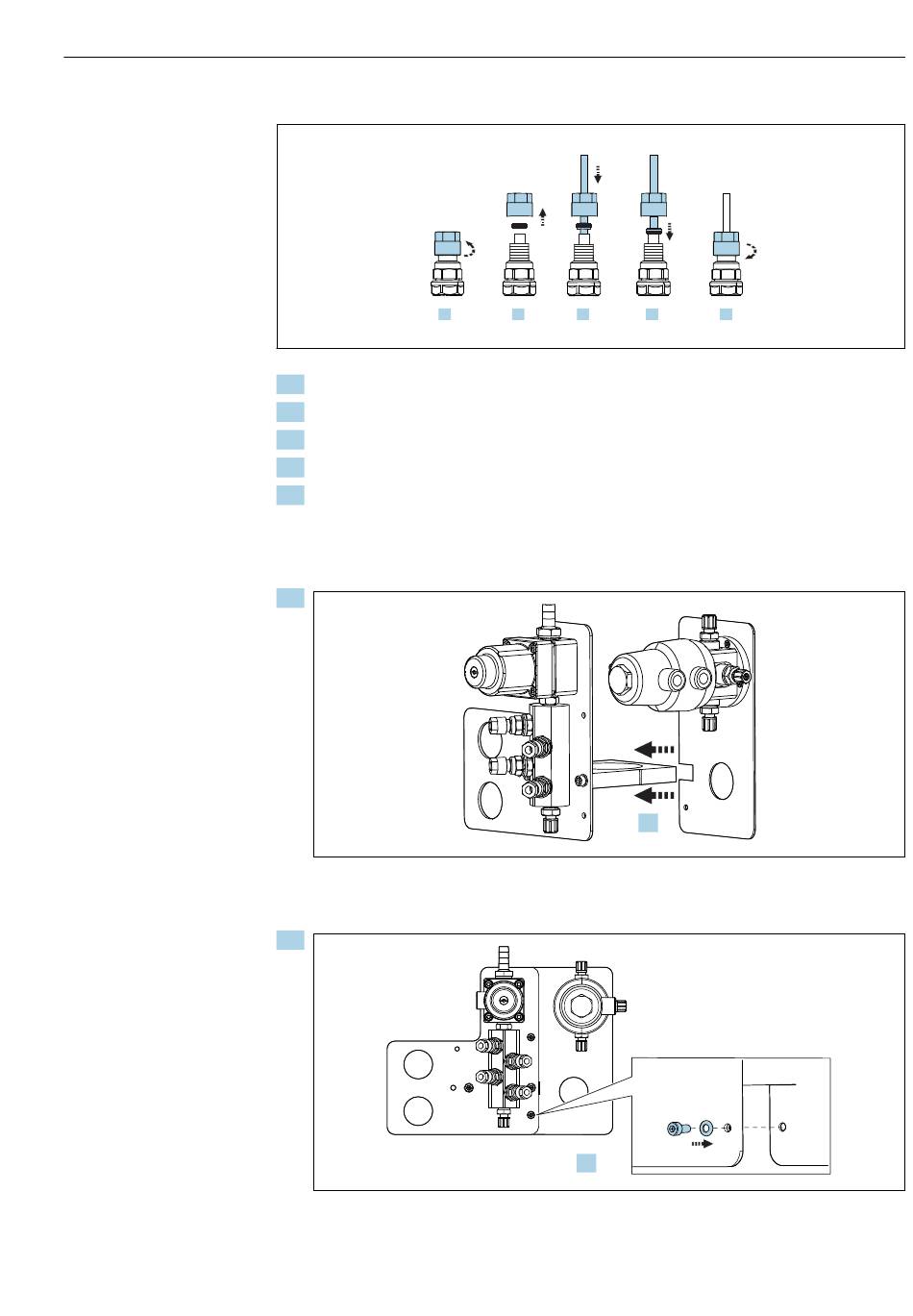

Einzelschläuche im Multischlauch an Spülblockventil anschließen
1.
1. Kopf des Ventils abschrauben.
2. Kopf und den darunter liegenden Klemmring entfernen.
3. Schlauch durch den Kopf und den Klemmring in das Ventil führen.
4. Mit dem Klemmring den Schlauch am Ventil durch leichtes Andrücken einklemmen.
5. Kopf wieder an das Ventil anschrauben.
 Der Schlauch sitzt nun fest im Ventil.
5.3.5 Umschaltventil für 2. Messstelle montieren
1.
Montageplatte mit dem Umschaltventil an der Halterung des Spülblocks entlang füh-
ren.
2.
Beide Teile mit den mitgelieferten Schrauben verbinden.
2. 3. 4.
1.
2.
Montage
5.
