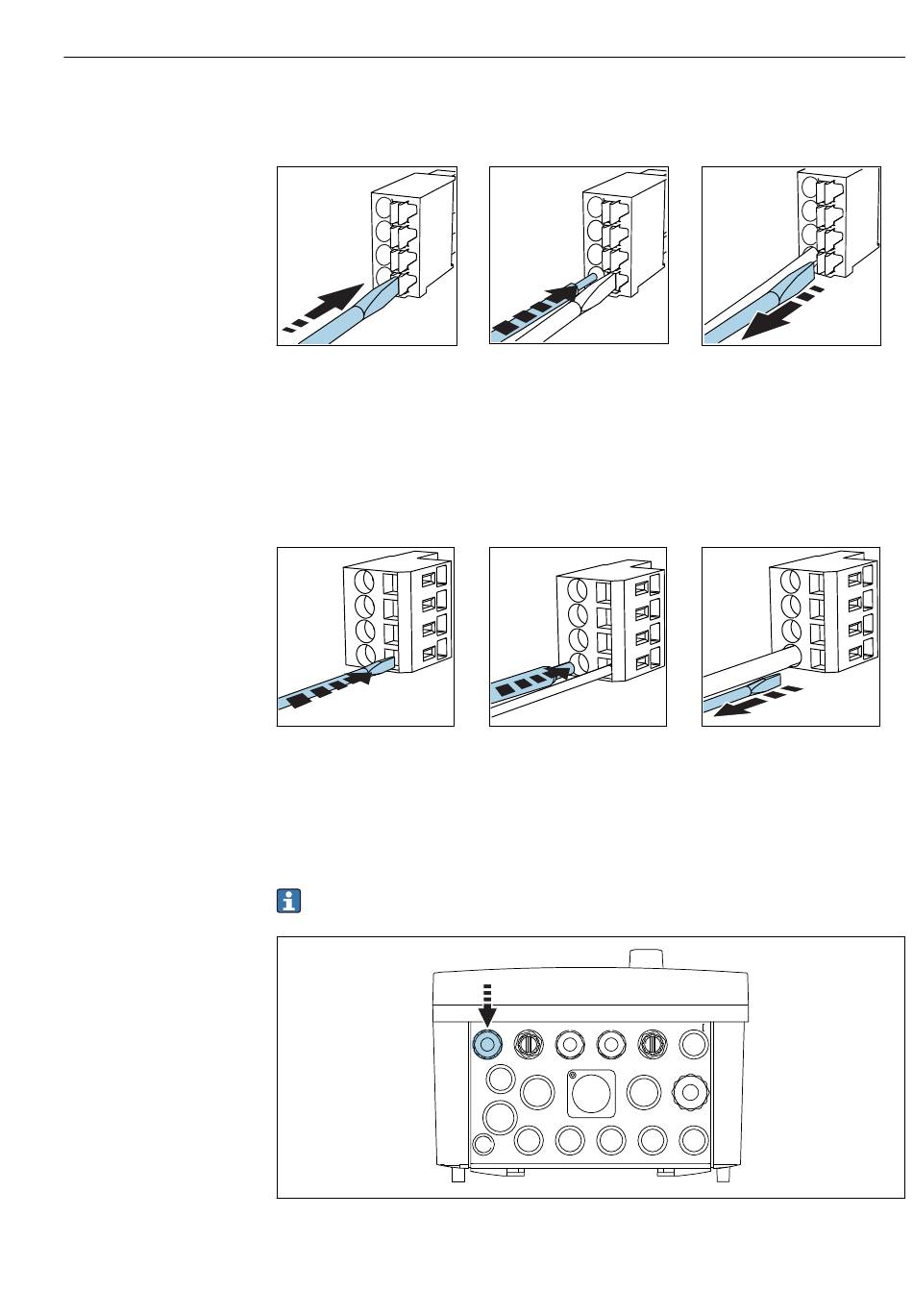

6.2.6 Kabelklemmen
Steckklemmen für Memosens-Anschlüsse
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
‣
Nach dem Anschluss den festen Sitz jedes Kabelendes prüfen. Besonders konfektio-
nierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag einge-
führt wurden.
Alle anderen Steckklemmen
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
6.2.7 Versorgungsspannung CDC90 Steuereinheit anschließen
Kabelverschraubung "H"
Die Versorgungsspannung CDC90 Steuereinheit vom Werk aus schon angeschlossen.
‣
Kabel der Versorgungsspannung durch die vorgesehen Kabelverschraubung "H" führen.
‣
Kabel bis Anschlag einführen.
‣
Kabel bis Anschlag einführen.
H 5 7
6
Elektrischer Anschluss
‣
Schraubendreher herausziehen
(Klemme schließen).
‣
Schraubendreher herausziehen
(Klemme schließen).
8
G
