Liquiline Control CDC90
Endress+Hauser
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
1. Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beige-
legten Distanzhülsen montieren.
2. Bei Rückschlagventilen, die Montagplatte mit Abstandshalter befestigen.
5.3.2 Maximale Schlauch- und Kabellänge bei einer Messstelle
Maximale Länge des Multischlauchs beträgt:
1-Kanal-Gerät: 3 m (9.84 ft)
2-Kanal-Gerät: 10 m (32.8 ft)→  28
‣
Die Schläuche kürzen, wenn erforderlich.
HINWEIS
Der Spülblock läuft leer.
Ist der Spülblock unterhalb der Kanister angebracht, entleeren sich die Kanister und die
Ventile des Spülblocks werden durch den Druck der Flüssigkeit geöffnet.
‣
Den Spülblock und die Armatur immer oberhalb der Kanister montieren.
Mit dem Kit CDC90 Check valve pump kann die Montage bis zu 2 m (6.5 ft) unter den
Kanistern erfolgen.
5.3.3

Multischlauchhalterung

Für die Multischläuche sind Halterungen im Lieferumfang enthalten. Dübel, Schrau-
ben und Unterlegscheiben müssen bauseitig gestellt werden.

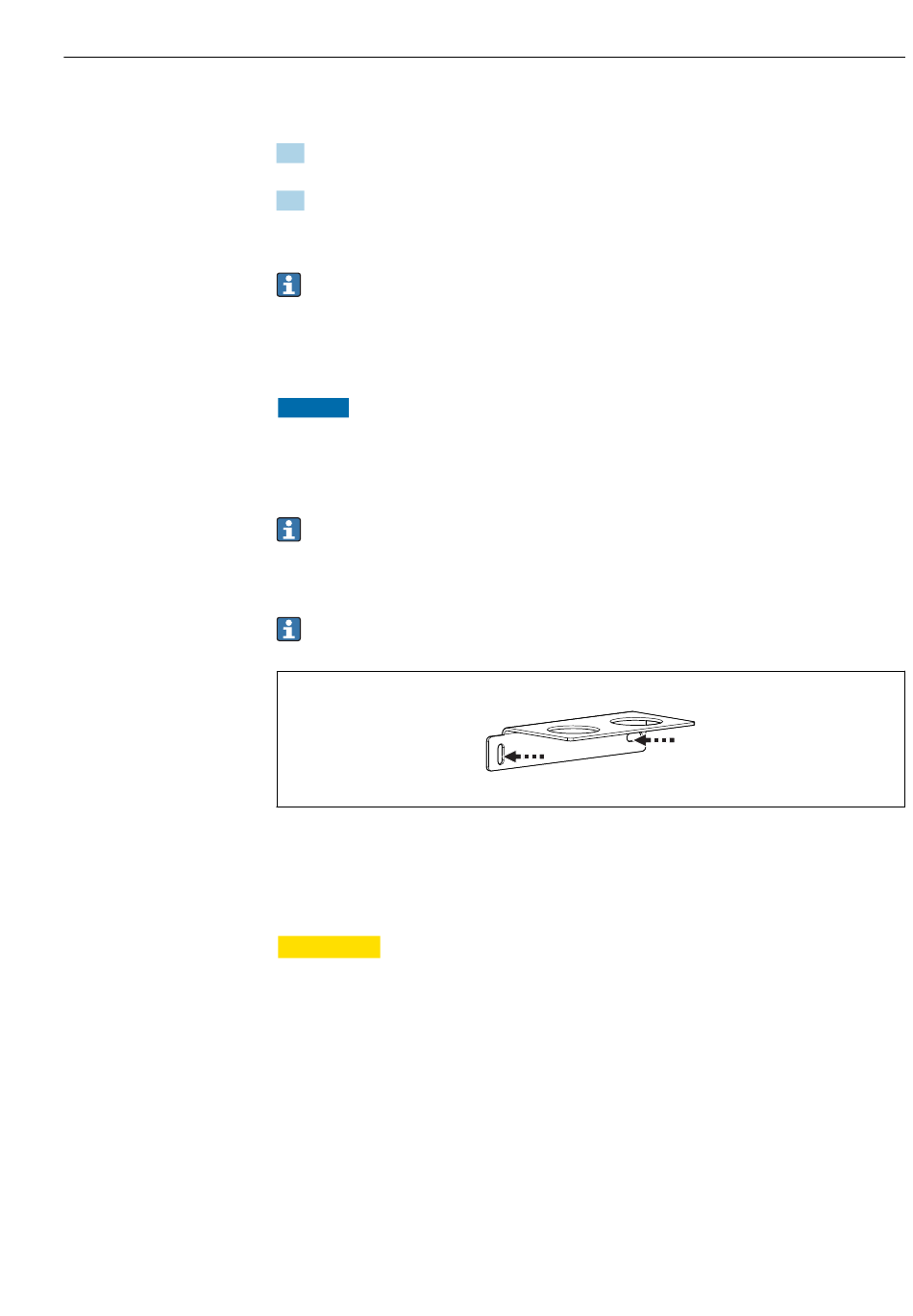

 12 Halterung Multischlauch
‣
Halterung des Multischlauchs mit Unterlegscheiben an die Wand schrauben.
5.3.4 Spülblock an Armatur befestigen
VORSICHT
L

Verletzungsgefahr

Es kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Geeignetes Montagewerkzeug verwenden. Zum Beispiel einen Innensechskantschlüs-
sel.
Montage
A0034409
17
