Umschaltung Der Drehzahl-/Drehmomentsteuerung - Magnetek IMPULSE G+ 4 Serie Technisches Handbuch

Parameter Display
D05-08 Richtung Drehzahlgrenze
Auswahl
0 Deaktiviert
1 Aktiviert
* D05-01 = 1 für ein Hubwerk mit Haltebremse (NLB) kann nicht eingestellt werden; stattdessen Lastverteilungs-MFDI (H01-xx = 66) verwenden.
HINWEIS: Die Auswahl der Drehzahl-/Drehmomentsteuerung kann auch mithilfe eines Multifunktionseingangs
(H01-xx = 34, Umschaltung der Drehzahl-/Drehmomentsteuerung) durchgeführt werden.
5.3.5.1

Umschaltung der Drehzahl-/Drehmomentsteuerung

Die Drehzahl- oder Drehmomentsteuerung wird in Querbetriebsanwendungen verwendet und kann ohne
Vorbereitung mit dem Frequenzumrichter VG+ ausgewählt werden, indem die Auswahl der Drehzahl-/
Drehmomentsteuerung per Digitaleingang (H01-xx = 34) verwendet wird.
Tabelle 5-49: Parameter für Umschaltung der Drehzahl-/Drehmomentsteuerung
Klemme
S1 - S8 H01-01–H01-08
A1 B03-01
D05-03
A3/A2 H03-06/H03-10
Geschwindigkeits-/
Drehmomentaus-
wahlbefehl (Anschluss
und Eingang)
RUN-Befehl
Geschwindigkeits- Geschwindigkeits-
steuerung steuerung
Steuermethode
Eingang Drehzahlsollwert
Anschluss A1
Eingang
Anschluss A3
Drehmomentgrenze
Reihenfolge

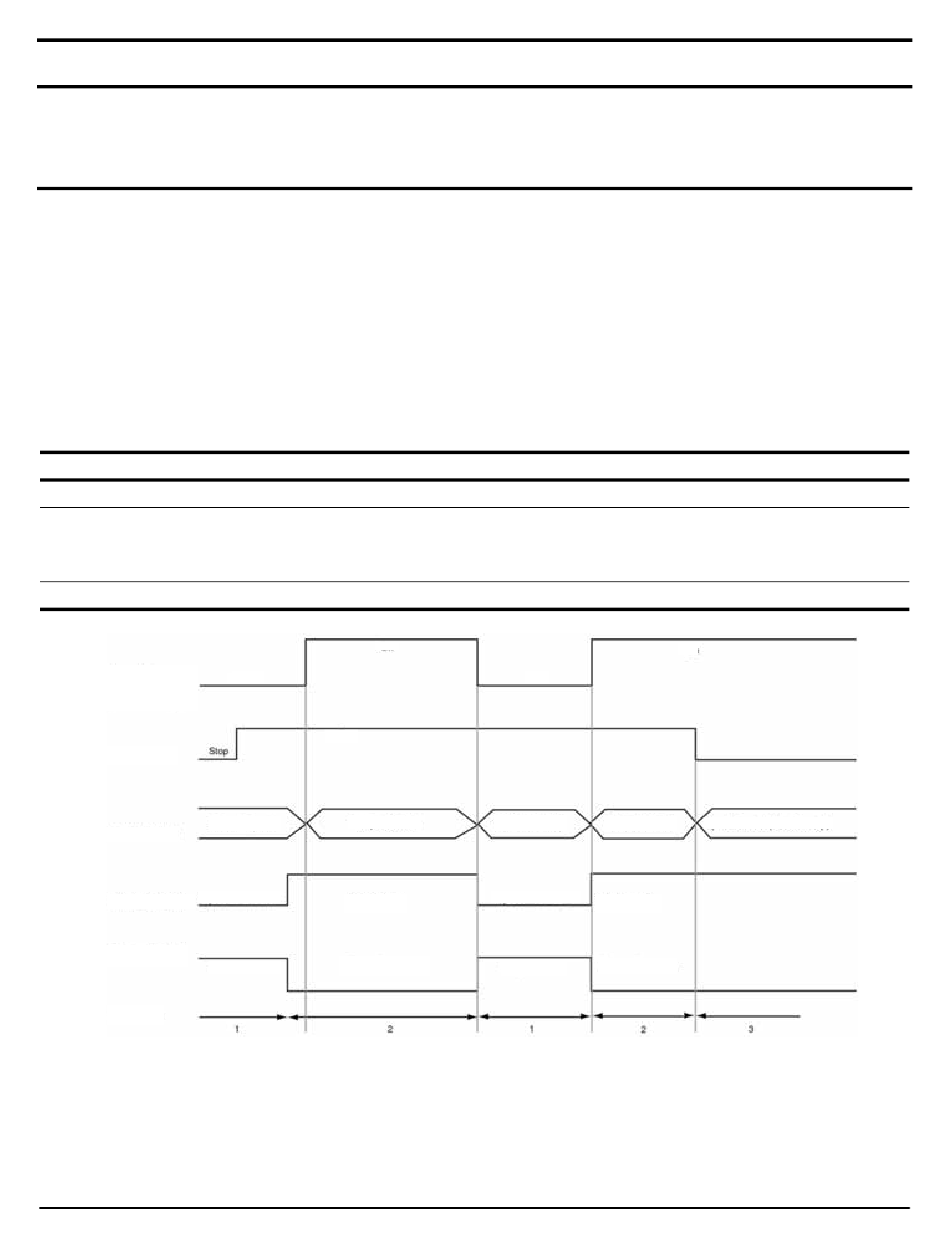

Abbildung 5-21: Zeitablaufdiagramm für Auswahl der Drehzahl-/Drehmomentsteuerung
Mittels des Parameters D05-08 wird
ausgewählt, wie die Vorspannung für
Drehzahlbegrenzung angewendet wird.
Parameter Einstellung
34
1
1
13
EIN
AUS
Betrieb
Drehmoment-
steuerung
Geschwindigkeitsgrenze
Drehmomentbezug
Funktion
Beschreibung
Auswahl der Drehzahl-/Drehmomentsteuerung
Frequenzbezugsauswahl (Anschlüsse A1, A2 oder A3)
Drehzahlbegrenzungsauswahl (Anschlüsse A1, A2 oder
A3)
Drehmomentbezug/Drehmomentbegrenzung
AUS
Geschwindigkeits- Drehmoment-
steuerung steuerung
Geschwindigkeitsgrenze
Drehzahlsollwert
Drehmomentgrenze
Drehmomentbezug
Technisches Handbuch für IMPULSE
Werksein-
Bereich
stellung
0, 1
EIN
Geschwindigkeitssteuerung
(Verlangsamung bis zum Stillstand)
®
