3.2.2 Anschlussplan des Hauptstromkreises

Relais
Optionales
Stromsensor
DBU
Drahtbrücke
Gate-
Steuer-
Betätigungs-
Leiterplatte
platine
element

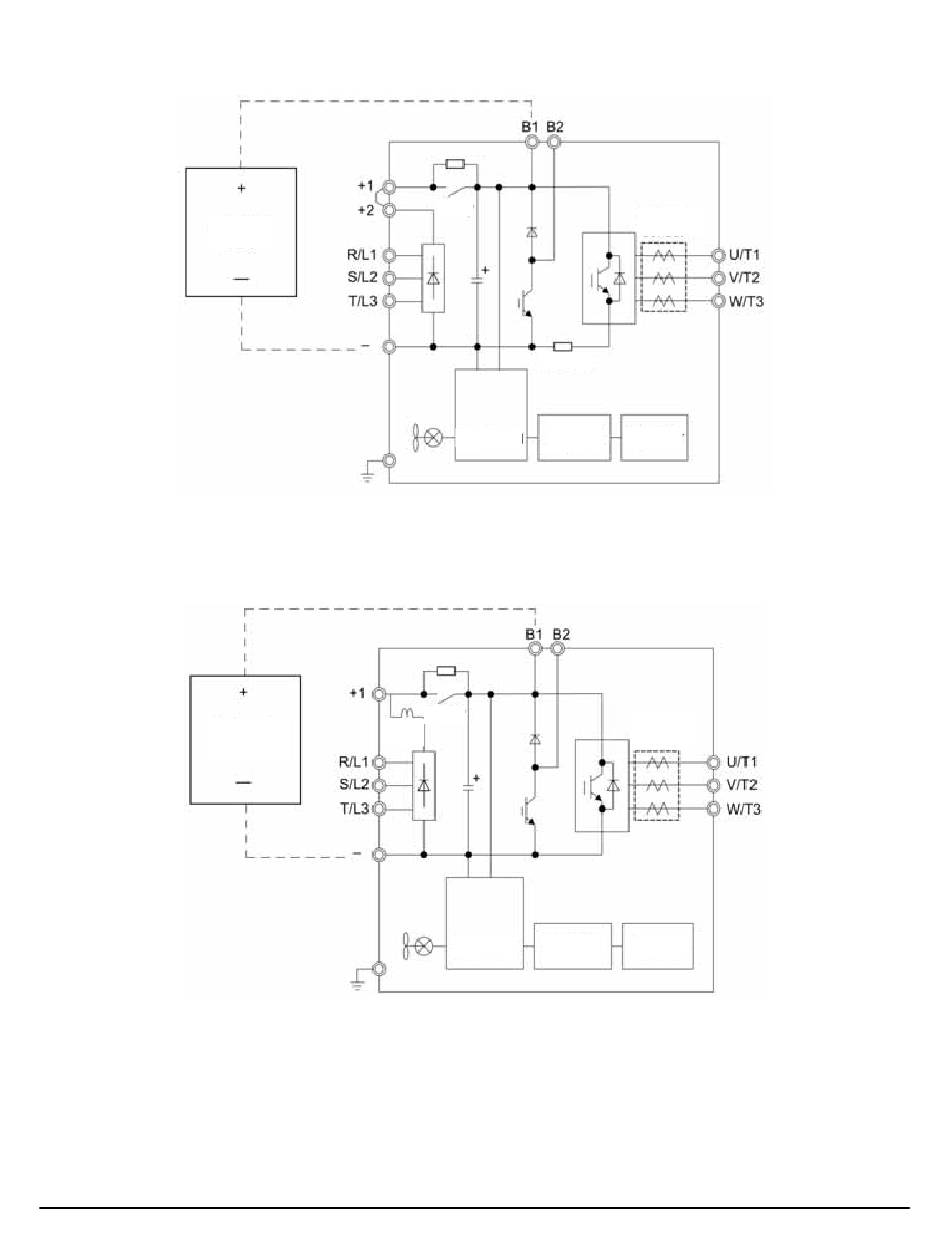

Abbildung 3-2: Verbinden der Anschlüsse des Hauptstromkreises (2003 bis 2075, 4001 bis 4039,
5001 bis 5027)
Relais
DC-Verbind-
Optionales
ungsdrossel
Stromsensor
DBU
Steuer-
Gate-
Betätigungs-
element
platine
Leiterplatte
Abbildung 3-3: Verbinden der Anschlüsse des Hauptstromkreises (2085 und 2115, 4045 und 4060,
5032 und 5041)
®
