5.4.2 Motoreinrichtung
Die E02-Parametergruppe definiert die Motorcharakteristik. Normalerweise werden die Voreinstellungen für E02-
Parameter durch die kVA-Auswahl (O02-04) bestimmt. Bei Closed-Loop- und Open-Loop-Vektorregelung werden
die E02-Parameter automatisch während des Auto-Tunings eingestellt. Der Motornennstrom sollte zumindest in
E02-01 eingegeben werden.
Wenn das Auto-Tuning bei Rotation nicht durchgeführt werden kann, können E02-02 und E02-05 anhand der
Informationen auf dem Typenschild des Motors oder durch Auto-Tuning ohne Rotation berechnet werden.

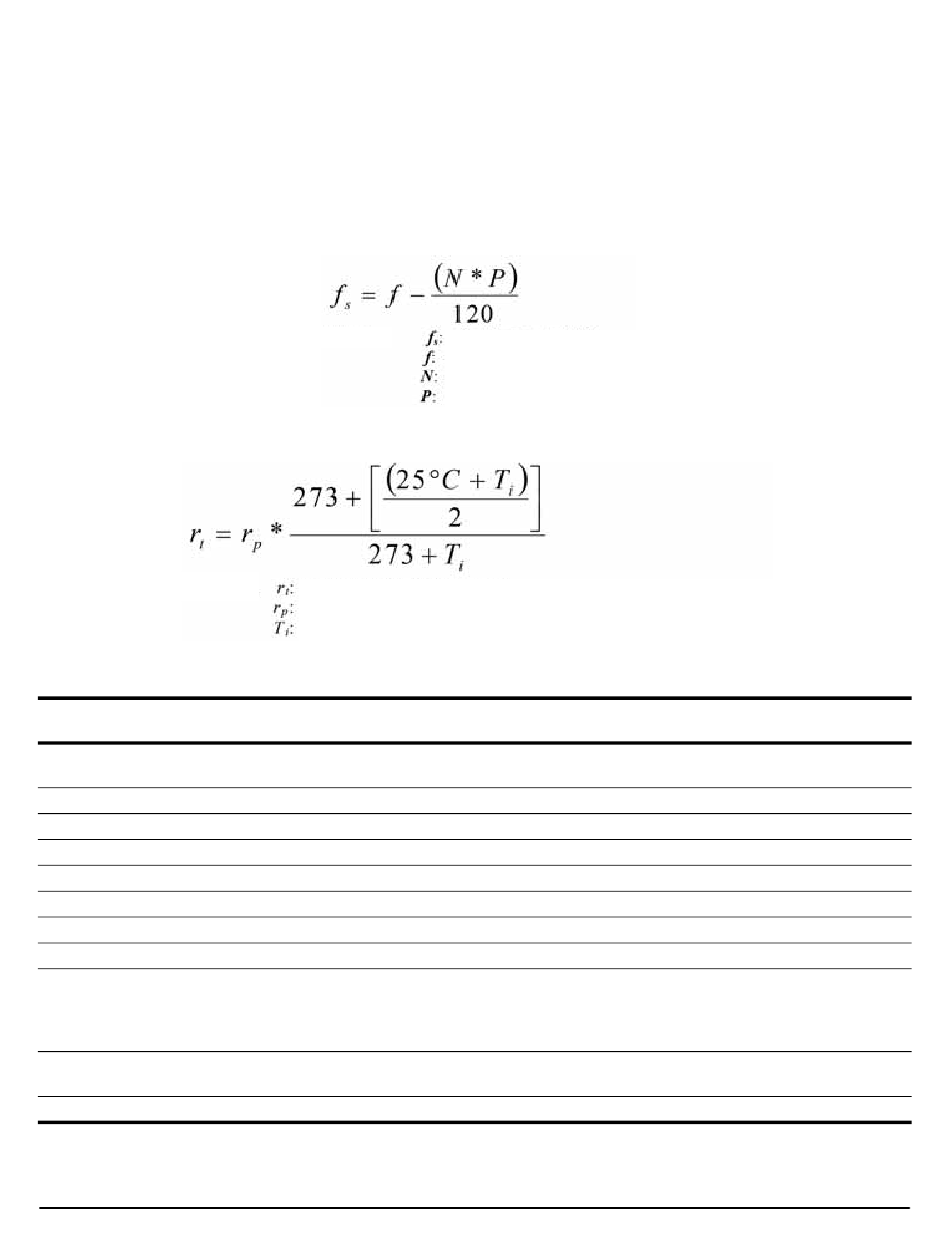

Die Nennschlupffrequenz (E02-02) des Motors kann mit der folgenden Gleichung berechnet werden:
Der Motorklemmenwiderstand (E02-05) kann mit der folgenden Gleichung berechnet werden:
Wobei.....
Tabelle 5-60: Parametereinstellungen für die Motoreinrichtung
Parameter
Display
E02-01
Motorleistung bei voller
Belastung
E02-02**
Motornennschlupf
E02-03**
Leerlaufstrom
E02-04
Polzahl
E02-05**
Abschlusswiderstand
E02-06**
Leckinduktanz
E02-07**
Sättigungskomp. 1
E02-08**
Sättigungskomp. 2
E02-09**
Mechanischer Verlust
E02-10**
Eisenverlust Motor
E02-11
Nennleistung
* Der Ausgangswert wird durch O02-04 (kVA-Auswahl) und D10-01 bestimmt.
** Dieser Wert wird automatisch während des Auto-Tunings eingestellt.
Wobei.....
Schlupffrequenz (Hz)
Nennfrequenz (Hz)
Motor-Nenndrehzahl (U/min)
Anzahl Motorpole
Motorklemmenwiderstand
Widerstand zwischen Phasen bei Isolationsklassentemperatur
Isolationsklassentemperatur (°C)
Funktion
Motor-Nennstrom
Motornennschlupffrequenz
Leerlaufstrom des Motors
Polzahl in Motor
Motorklemmenwiderstand
Streuinduktivität
Koeffizient Kernsättigungskompensation 1
Koeffizient Kernsättigungskompensation 2
Zur Einstellung des mechanischen
Leistungsverlustes des Motors als
Prozentwert der Motornennleistung (HP) für
den Motor.
Zur Einstellung des Motoreisenverlusts in
Watt für den Motor.
Nennleistung
0,00–20,00 Hz
0–[(E02-01)-1]
0,000–65,000 Ω
E02-07–0,75
0,0–650,0 HP/kW
Technisches Handbuch für IMPULSE
Werksein-
Bereich
stellung
*
*
*
*
2–48
4
*
0,0–40,0%
*
0,00–0,50
0,50
0,75
0,0–10,0%
0,0
0–65535 W
*
*
®
•G+ und VG+ der Serie 4
November 2020
Seite 146
