5.2.22 Bremsverzögerungstimer
Diese Funktion wird in Laufkatzen- oder Brückenkrananwendungen verwendet. Sie kann den mechanischen
Bremsverschleiß reduzieren, wenn der Bediener eine Last positioniert. Diese Funktion ist nur im Querbetrieb
verfügbar und B03-03 muss auf 4 (Verlangsamung mit Zeitgeber) gesetzt werden.
Tabelle 5-38: Parametereinstellungen für Verzögerungszeitgeber
Parameter Display
C12-01 Jog-Verzögerung
Bremse
C12-02 RUN-Verzögerung
Bremse
JOG- oder
RUN-Befehl
Frequenzausgang
Bremsbefehl
HINWEIS: Der Jog-Steuerungseingang ist ein Multifunktionseingang. Wird durch Programmierung von
H01-01–08 = 15 oder 16 aktiviert.

5.2.23 Zeitgeberfunktion

• Die Zeitgeberfunktion wird aktiviert, wenn der Zeitgeber-MFDI (H01-0x = 43) und der Zeitgeber-MFDO (H02-0x
= 12) entsprechend eingestellt sind.
• Der Eingang und der Ausgang dienen als Mehrzweck-E/A. Prellen oder Flattern von Sensoren, Schaltern,
Schützen usw. kann durch Einstellung einer Zeitverzögerung verhindert werden.
• Wenn die EIN-Zeit des Timerfunktionseingangs länger als der für C12-03 (EIN-Verzögerungszeit
Timerfunktion) eingestellte Wert ist, schaltet sich der Timerfunktionsausgang EIN.
• Wenn die AUS-Zeit des Timerfunktionseingangs länger als der für C12-04 (AUS-Verzögerungszeit
Timerfunktion) eingestellte Wert ist, schaltet sich der Timerfunktionsausgang AUS.
Funktion
Verzögerungszeit zum Aktivieren der Bremse
bei Jog-Steuerungseingang.
Verzögerungszeit zum Aktivieren der Bremse
bei RUN-Eingang.

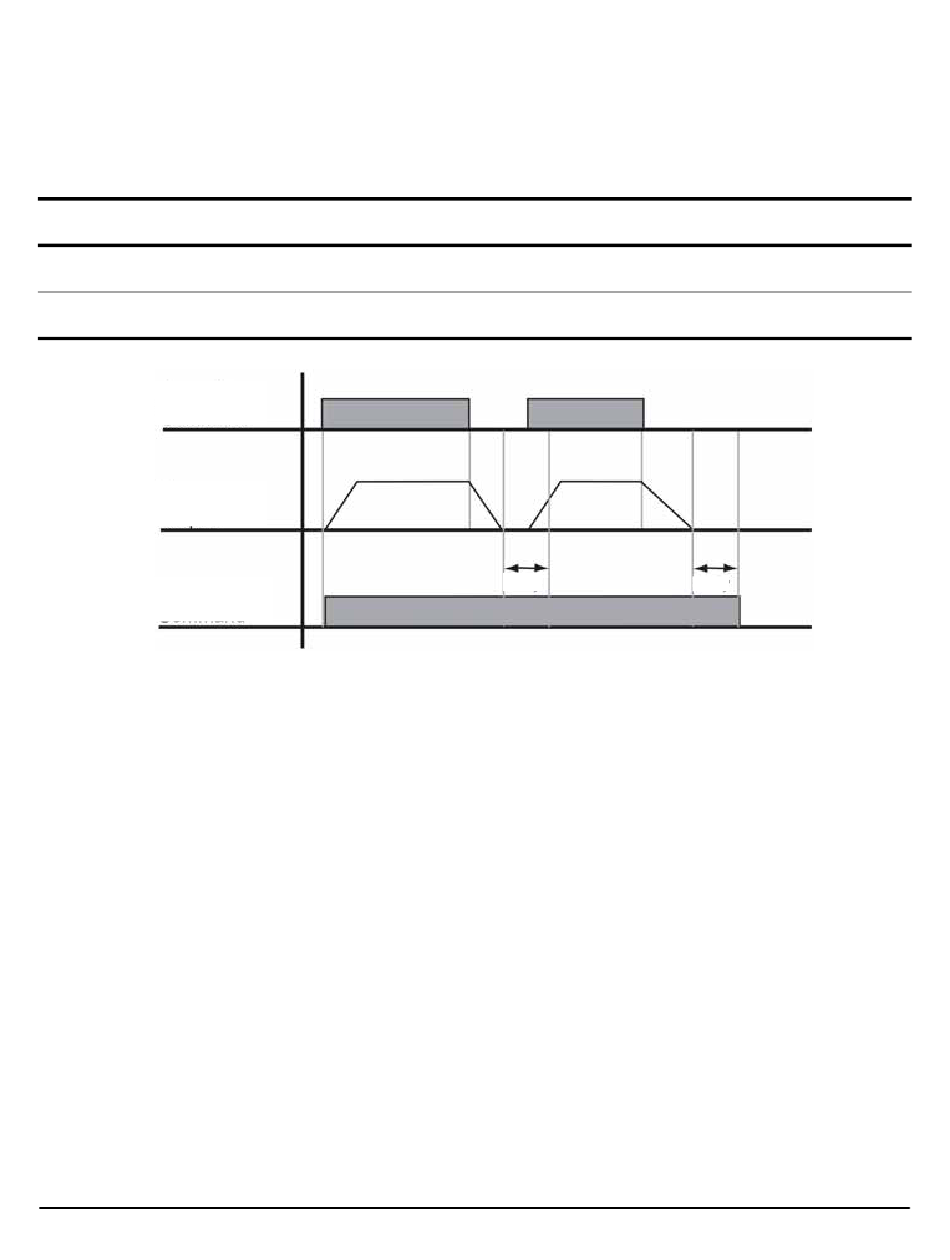

Abbildung 5-15: Bremsverzögerungstimer
Verzögerung
Technisches Handbuch für IMPULSE
Werksein-
Bereich
stellung
0,0–100,0 s 0,0
0,0–100,0 s 0,0
Verzögerung
®
