4 Montage

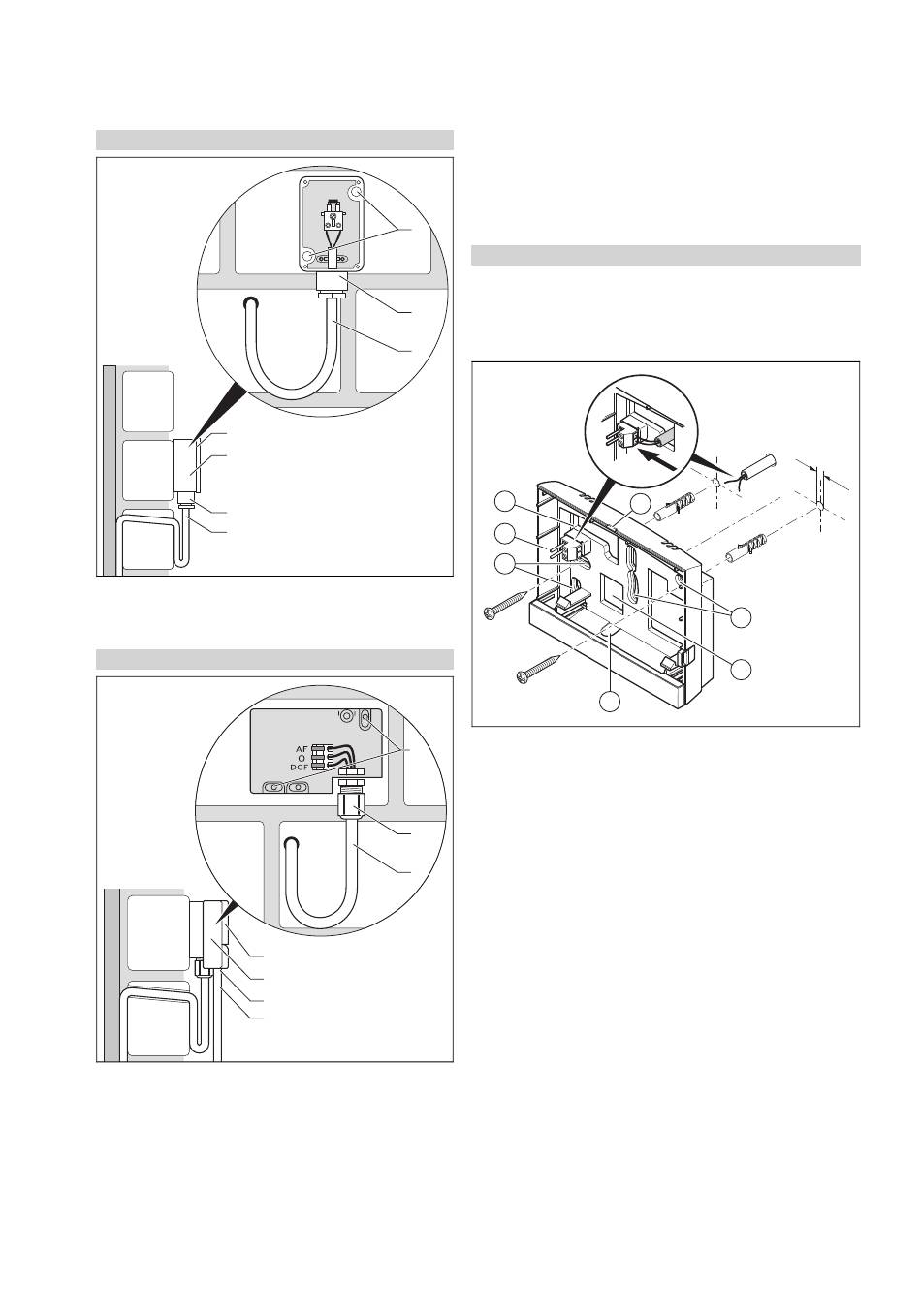

4.3.1 Außentemperaturfühler montieren
1. Markieren Sie eine geeignete Stelle an der Wand.
2. Alternative 1 / 2
Bedingungen: Außentemperaturfühler VRC 693
5
4
2
3
▶
Bohren Sie Löcher entsprechend den Befestigungs-
öffnungen (1).
Alternative 2 / 2
2.
Bedingungen: Außentemperaturfühler VRC 9535
▶
Bohren Sie Löcher entsprechend den Befestigungs-
öffnungen (1).
3. Verlegen Sie das Anschlusskabel (3) gemäß Abbildung.
4. Nehmen Sie den Gehäusedeckel (5) ab.
5. Lösen Sie die Überwurfmutter (2) und schieben Sie
das Anschlusskabel von unten durch die Kabeldurch-
führung.
6. Ziehen Sie die Überwurfmutter an.
6
1
2
3
1
2
3
5
4
2
3
◁
Die Dichtung in der Kabeldurchführung passt sich
dem Durchmesser des verwendeten Kabels an.
7. Schließen Sie den Außentemperaturfühler an.
(→ Seite 7)
8. Legen Sie die Dichtung zwischen Wandsockel und
Gehäusedeckel.
9. Befestigen Sie den Gehäusedeckel.
4.4

Regler im Wohnraum montieren

Bedingungen: Reglerplatine ohne gesteckter 3‑polige Stiftleiste
▶
Montieren Sie den Regler so an einer Innenwand des
Hauptwohnraumes, dass eine einwandfreie Erfassung
der Raumtemperatur gewährleistet ist.
–
Montagehöhe: 1.5 m
1
4
3
2
1
1 Öffnungen für Kabel-
durchführung
2 Befestigungsöffnungen
1. Schrauben Sie den Wandsockel gemäß Abbildung an.
2. Schließen Sie die eBUS-Leitung an. (→ Seite 8)
Installationsanleitung multiMATIC 0020255063_00
Ø 6
2
1
3 Stiftleiste mit Klemmen
für eBUS-Leitung
4 Öffnungsschlitz
