Schritt 3: Wanddurchbruch Für Die Verbindungsleitung - INVENTOR GR1VI32-12WF Installationshandbuch

HINWEIS FÜR ZIEGEL­ ODER
BETONWÄNDE:
Wenn die Wand aus Ziegeln, Beton oder
ähnlichen Materialien besteht, bohren Sie
Löcher mit einem Durchmesser von (0,2 Zoll) in
die Wand und platzieren Sie die mitgelieferten
Befestigungsdübel. Bringen Sie anschließend
die Montageplatte an der Wand an, indem Sie
die Befestigungsclips anschrauben.

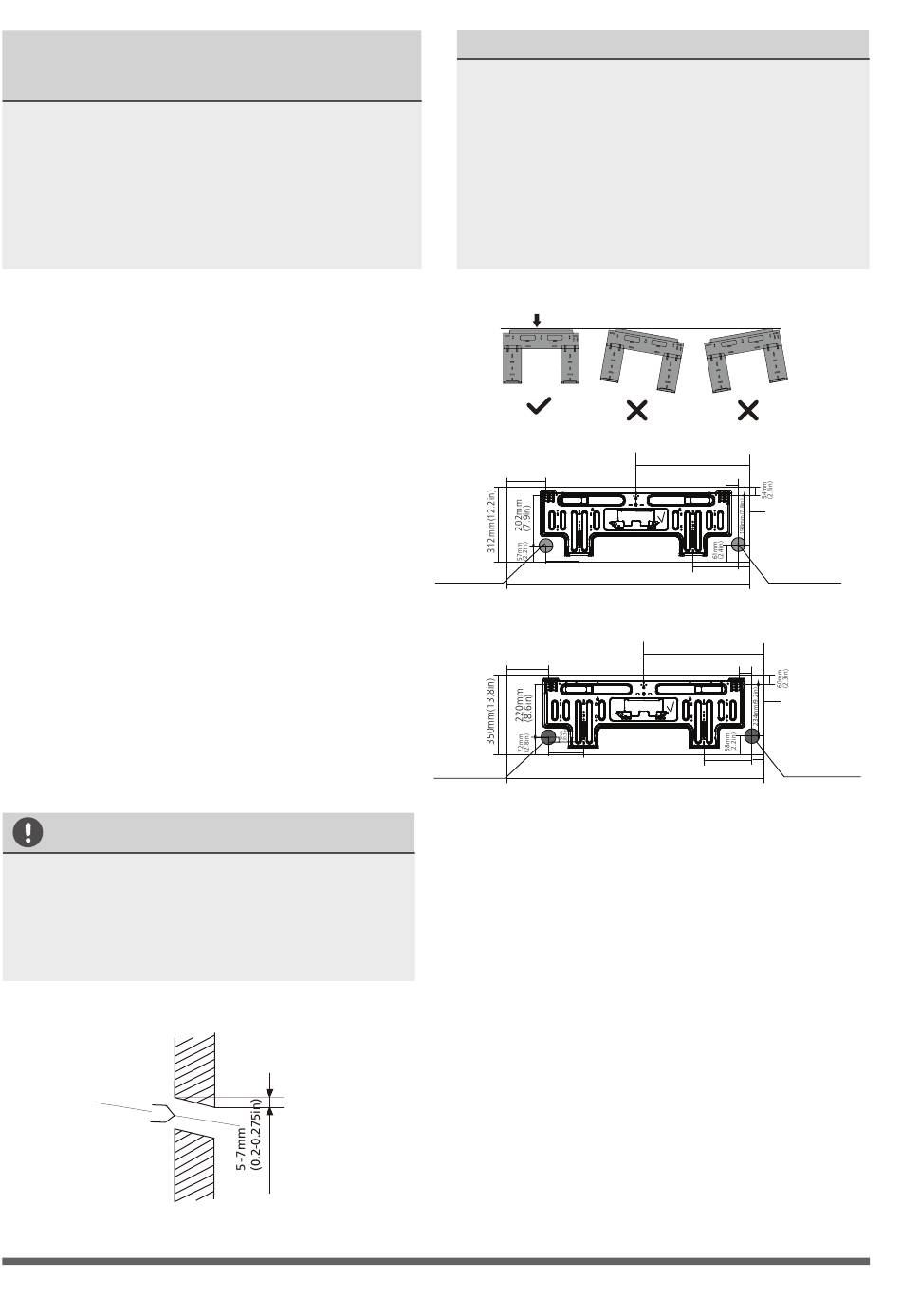

Schritt 3: Wanddurchbruch für die
Verbindungsleitung
1. Bestimmen Sie die Position des
Wanddurchbruchs nach der Position der
Montageplatte. Beziehen Sie sich auf die
Dimensionen der Montageplatte.
2. Mit einem Bohrer Φ65 mm, bohren Sie ein
Loch durch die Wand. Stellen Sie sicher,
dass das Loch in einem abschüssigen
Winkel verläuft, sodass die äußere Öffnung
des Lochs um 5 mm bis 7 mm (0,2-0,275
Zoll) unter derjenigen im Inneren liegt.
Dies wird den nötigen Ablauf des Wassers
sicherstellen.
3. Bringen Sie die Schutzmuffe im Loch an.
Dies schützt die Kanten des Lochs und hilft
dabei, es abzudichten, wenn Sie mit dem
Installationsvorgang fertig sind.
HINWEIS: Wenn das Rohr gasseitig 16 mm
(5/8 Zoll) oder größer ist, muss das Loch
90 mm (3.54 Zoll) messen.
VORSICHT
Achten Sie beim Bohren des
Wanddurchbruchs auf Kabel,
Sanitärverrohrungen oder andere
empfindliche Anlagen.
Wand
Innen Außen
ABMESSUNGEN DER BEFESTIGUNGSBASIS
Verschiedene Modelle haben
unterschiedliche Befestigungsbasen.
Aufgrund unterschiedlicher
Anforderungen an die Anpassung der
Basen kann die Form etwas abweichen,
aber die Dimensionen für die Installation
sind bei gleicher Größe des Innengeräts
dieselben.
Korrekte Ausrichtung des Wandgeräts
130mm(5.1in)
127mm(5in)
Left rear wall
hole 65mm (2.5in) 897mm(35.3in)
144mm(5.6in)
127mm(5in)
Left rear wall
hole 65mm (2.5in) 1004mm(39.5in)
130mm(5.1in)
Left rear wall
hole 65mm (2.5in)
144mm(5.6in)
Left rear wall
hole 65mm (2.5in)
450mm(17.7in)
89mm(3.5in)
Indoor unit
outline
Right rear wall
216mm
47mm
hole 65mm (2.5in)
(8.5in) (1.8in)
Model A
518mm(20.4in)
83mm(3.2in)
Indoor unit
outline
Right rear wall
210mm
47mm
hole 65mm (2.5in)
(8.2in)
(1.8in)
450mm(17.7in)
Model B
127mm(5in)
216mm
897mm(35.3in)
(8.5in)
Model A
518mm(20.4in)
127mm(5in)
210mm
1004mm(39.5in)
(8.2in)
Model B
ƒSeite 9
89mm(3.5in)
Indoor unit
outline
Right rear wall
47mm
hole 65mm (2.5in)
(1.8in)
83mm(3.2in)
Indoor unit
outline
Right rear wall
47mm
hole 65mm (2.5in)
(1.8in)
„
