NU INTERCALAȚI CABLUL DE SEMNAL
CU ALTE CABLURI
În timpul strângerii acestor elemente, nu
intercalați și nu treceți cablul de semnal
peste niciun alt cablu.
2. Utilizând bandă adezivă de vinil, atașați
furtunul de scurgere pe sub conductele
de agent frigorific.
3. Utilizând bandă izolatoare, înfășurați
strâns cablul de semnal, conductele de
agent frigorific și furtunul de scurgere.
Verificați de două ori ca toate acestea să
fie strânse.
NU STRÂNGEȚI CAPETELE CONDUCTELOR
În timpul strângerii acestor elemente,
păstrați capetele conductelor neînfășurate.
Trebuie să aveți acces la ele pentru a testa
împotriva scurgerilor la finalul procesului
de instalare (consultați capitolele
Verificarea Electrică și Verificarea pentru
scurgeri din acest manual).
Etapa 8: Montare unitate interioară
Dacă ați instalat conducte de legătură noi pe
unitatea exterioară, urmați următorii pași:
1. Dacă ați trecut deja conducta de agent
frigorific prin orificiul din perete, treceți la
pasul 4.
2. În caz contrar, verificați de două ori
să sigilați capetele conductei de agent
frigorific pentru a preveni ca murdăria sau
corpurile străine să intre în conductă.
3. Treceți ușor conductele de agent
frigorific, furtunul de scurgere și cablul de
semnal strânse împreună prin orificiul din
perete.
4. Agățați partea de sus a unității interioare
pe cârligul de sus de pe placa de montare.
5. Verificați ca unitatea să fie ferm agățată
pe placa de montare prin apăsarea ușoară
în stânga și dreapta unității. Unitatea nu
trebuie să se miște sau să se mute.
6. Utilizând o presiune egală, apăsați pe
partea de jos a unității. Continuați să
apăsați până ce aparatul se prinde de
cârligele de pe capătul plăcii de montare.
7. Din nou, verificați ca unitatea să fie ferm
montată prin apăsarea ușoară în stânga și
dreapta unității.
Dacă conductele de agent frigorific
existente sunt deja încastrate în perete,
faceți următoarele:

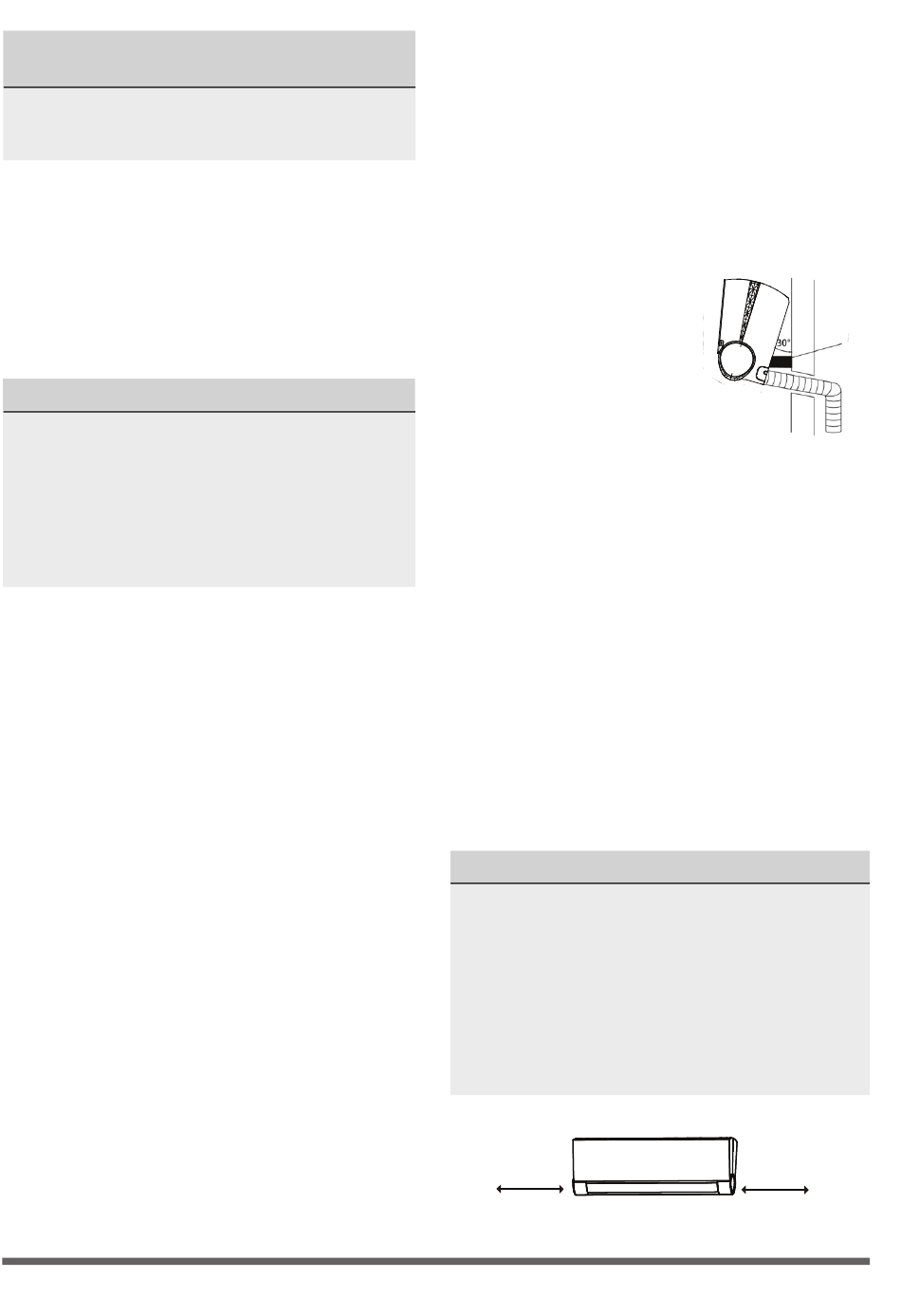

1. Agatati partea superioara a unitatii
interioare, de carlgiul superior situate pe
placa de montaj.
2. Folositi o pana pentru a fixa unitatea.
Asigurati suficient spatiu pentru
conectarea tubulaturii, cablurilor de
semnal si a conductei de scurgere.
Consultati imaginea
3.11 pentru mai multe
informatii.
3. Conectați furtunul de
scurgere și conducta
de agent frigorific
(consultați secțiunea
Conectarea Conductei
de Agent Frigorific din acest manual pentru
instrucțiuni).
4. Țineți punctul de conexiune al conductei
expus pentru a realiza testul de scurgeri
(consultați capitolul Verificări Electrice și
Verificări pentru Scurgeri din prezentul
manual).
5. După testul de scurgeri, înfășurați punctul
de conexiune cu bandă izolatoare.
6. Îndepărtați consola sau manșonul care
susține unitatea cu bandă izolatoare.
7. Utilizând o presiune egală, apăsați în
jos pe butonul din jumătatea unității.
Continuați apăsarea în jos până ce
unitatea se închide în cârligele de in partea
de jos a plăcii de montare.
Unitatea este ajustabila
Luati in considerare faptul ca suportii de
instalare aflati pe suportul de montaj au
o dimensiune redusa in comparative cu
orificiile de pe unitatea interioara. Daca
veti constata ca nu aveti spatiu suficient
pentru conectarea tubulaturii, puteti ajusta
unitatea interioara cu 30-50mm (1.25-1.95),
in functie de model.
30-50mm
(1.2-1.95in)
Mutare la dreapta sau la stânga
Σφήνα
30-50mm
(1.2-1.95in)
