Schritt 4: Bereiten Sie die Kältemittelleitung
vor
Die Kältemittelleitung befindet sich im
geschützten Gehäuse auf der Rückseite
des Geräts. Sie müssen die Rohrleitung
vorbereiten, bevor Sie diese durch die Wand
führen.
1. Wählen Sie entsprechend der Position des
Wanddurchbruchs zur Montageplatte die
Seite aus, von der aus die Leitung aus dem
Gerät austreten soll.
2. Wenn sich das Loch hinter dem Gerät
befindet, lassen Sie die Drückplatte an Ort
und Stelle. Wenn sich das Loch seitlich
am Innengerät befindet, entfernen Sie die
Kunststoffdrückplatte auf dieser Seite des
Geräts. Dadurch entsteht eine Öffnung, durch
die die Leitung
aus dem Gerät
austreten kann.
Verwenden Sie
eine Flachzange,
wenn sich die
Kunststoffplatte nur schwer von Hand
entfernen lässt.
3. Wenn bereits vorhandene Verbindungsrohre
in die Wand eingebaut sind, fahren Sie direkt
mit dem Schritt des Ablaufrohranschlusses
fort. Wenn keine eingebauten Rohrleitungen
vorhanden sind, schließen Sie die
Kältemittelleitung des Innengeräts an die
Verbindungsleitung zwischen Innen- und
Außengerät an. Weitere Informationen
finden Sie in diesem Handbuch unter dem
Abschnitt Kältemittelleitungsanschluss.
HINWEIS ZUM LEITUNGSWINKEL
Die Kältemittelleitung kann aus 4
verschiedenen Winkeln aus dem Innengerät
austreten: Links, links hinten, rechts, rechts
hinten.
VORSICHT
Achten Sie besonders darauf, dass keine Delle
oder Beschädigung der Leitung entsteht, wenn
Sie sie aus dem Gerät herausziehen. Dellen
in der Leitung können die Gerätefunktion
beeinträchtigen.
ƒSeite 10
„

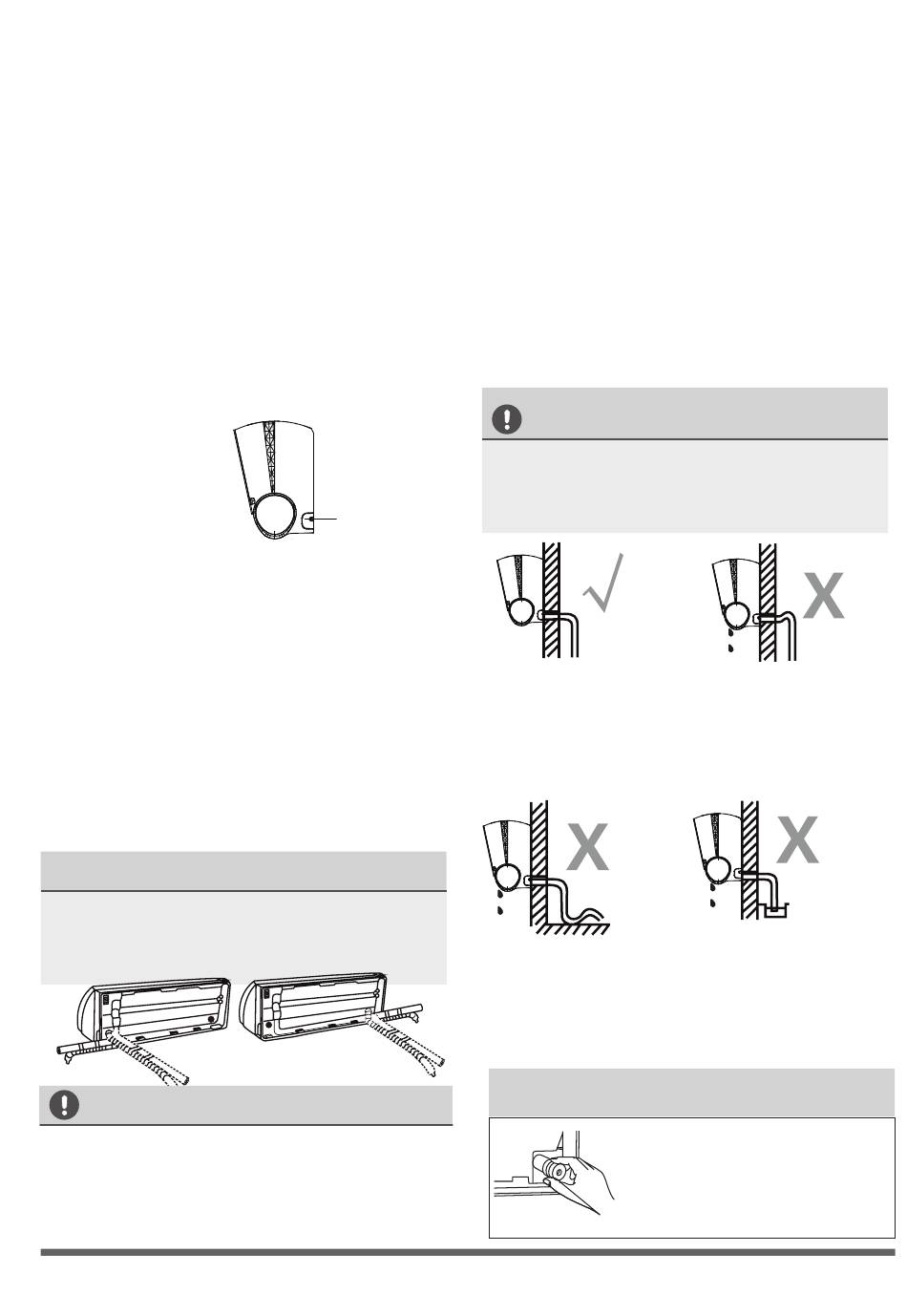

Schritt 5: Schließen Sie die Ablaufleitung an
Standardmäßig ist die Ablaufleitung auf der
linken Seite des Geräts eingebaut (von der
Rückseite des Geräts aus gesehen). Sie kann
jedoch auch in die rechte Seite eingebaut
werden.
• Um den notwendigen Ablauf sicherzustellen,
• Entfernen Sie den Luftfilter und gießen
Drückplatte
Stellen Sie sicher, dass die
Ablaufleitung keine Knicke
den notwendigen Ablauf zu
Ablaufleitung führen
Ansammlung von
müssen Sie die Ablaufleitung auf
derselben Seite einbauen, aus der auch die
Kältemittelleitung aus dem Gerät tritt.
Sie eine kleine Menge Wasser in die
Ablaufleitung, um sicherzustellen, dass das
Wasser problemlos aus dem Gerät abfließt.
HINWEIS ZUR INSTALLATION DER
ABLAUFLEITUNG
Versichern Sie sich, dass die
Ablaufleitung wie in den folgenden
.
Zeichnungen platziert wurde.
.
RICHTIG
oder Dellen aufweist, um
gewährleisten
FALSCH
Knicke in der Das Ablaufleitungsende nicht
zur
platzieren. Dies kann zu einem
Wasser.
VERSTOPFEN SIE DIE NICHT
VERWENDETE ABLAUFÖFFUNG
Um unerwünschte Lecks zu
vermeiden, müssen nicht
benutzte Ablauföffnungen
mit dem passenden Stopfen
schließen.
.
.
.
FALSCH
Knicke in der
Ablaufleitung führen
zur
Ansammlung von
Wasser.
FALSCH
im Wasser oder in einem
Wassersammelbehälter
Leck führen.
