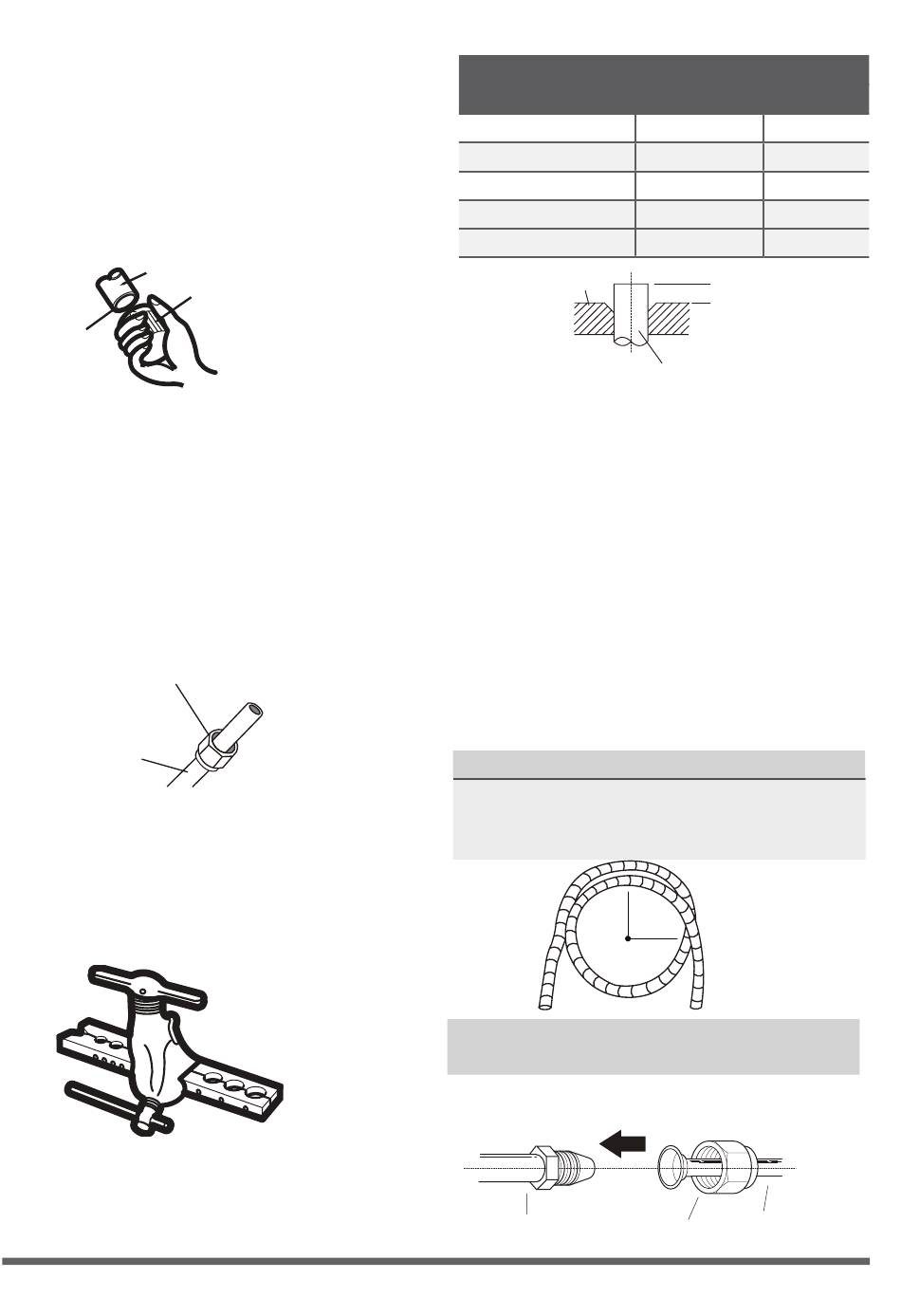

Etapa 2: Îndepărtare bavura
Bavura poate afecta garnitura de etanșare
a conexiunii conductei de agent frigorific.
Aceasta trebuie îndepărtată complet.
1. Țineți țeava în unghi înclinat pentru
a preveni ca bavura să pătrundă în
conductă.
2. Utilizând un formator sau un instrument
de debavurare, îndepărtați toată bavura
din partea tăiată a conductei.
Conductă
Punct de
bază
Etapa 3: Capete conductă expandată
O expandare este esențială pentru a avea o
etanșare bună.
1. După îndepărtarea bavurii din țeava
tăiată, etanșați capetele cu bandă din PVC
pentru a preveni ca materiile străine să
pătrundă în conductă.
2. Acoperiți țeava cu material de izolare.
3. Atașați piulițe la ambele capete ale
conductei. Asigurați-vă că sunt îndreptate
în direcția corectă, deoarece nu le puteți
instala și nu le puteți schimba direcția
după expandare.
Piuliță
expandare
Bară de cupru
4. Îndepărtați banda din PVC din capetele
conductei atunci când trebuie să realizați
expandarea.
5. Atașați expansorul la capătul conductei.
Capătul conductei trebuie să depășească
marginea expansorului conform cu
dimensiunile din tabelul de mai jos.
Formator
EXTENSIE CONDUCTĂ DUPĂ EXPANDARE
Diametru exterior
al conductei (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 6.35 (Ø 0.25")
Ø 6.35 (Ø 0.25")
Ø12.7 ( Ø 0.5")
Ø 9.52 (Ø 0.375")
Ø 9.52 (Ø 0.375")
Ø 16 ( Ø 0.63")
Ø12.7 ( Ø 0.5")
Ø 6.35 (Ø 0.25")
Ø12.7 ( Ø 0.5")
Ø 19 ( Ø 0.75")
Ø 16 ( Ø 0.63")
Ø 9.52 (Ø 0.375")
Piuliță
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
Ø12.7 ( Ø 0.5")
expandare
Ø 19 ( Ø 0.75")
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
6. Puneți expansorul pe forma de expandare.
7. Rotiți mânerul expansorului în sensul
acelor de ceasornic până ce conducta este
expandată complet.
8. Îndepărtați expansorul și forma de
expandare, apoi inspectați capătul
conductei pentru crăpături și expandare
uniformă.
Etapa 4: Legare conducte
La conectarea conductelor de agent frigorific,
aveți grijă să nu folosiți un cuplu de torsiune
excesiv sau să deformați conductele în orice
fel. Trebuie să conectați mai întâi conducta
cu presiune scăzută apoi conducta cu
presiune crescută
RAZĂ MINIMĂ DE ÎNDOIRE
Atunci când îndoiți conductele de agent
frigorific, raza minimă de îndoire este de
Radius
10 cm. Consultați Fig. 65.6.
Radius
Radius
Radius
Instrucțiuni pentru conectarea
conductei la unitatea interioară
1. Aliniați centrul celor două conducte pe care
urmează să le conectați.
Conductă unitate
interioară
Min.
0.7 (0.0275") 1.3 (0.05")
Max.
1.6 (0.063")
1.0 (0.04")
0.7 (0.0275") 1.3 (0.05")
0.7 (0.0275") 1.3 (0.05")
1.0 (0.04") 1.8 (0.07")
1.6 (0.063")
1.0 (0.04")
1.6 (0.063")
1.0 (0.04") 2.0 (0.078") 2.2 (0.086")
1.0 (0.04") 1.8 (0.07")
0.7 (0.0275") 1.3 (0.05")
1.0 (0.04") 2.0 (0.078") 1.8 (0.07") 2.4 (0.094")
2.0 (0.078") 2.2 (0.086")
1.6 (0.063")
1.0 (0.04")
2.0 (0.078") 2.2 (0.086")
2.0 (0.078") 2.4 (0.094")
1.0 (0.04") 1.8 (0.07")
A
2.0 (0.078") 2.4 (0.094")
2.0 (0.078") 2.2 (0.086")
A
2.0 (0.078") 2.4 (0.094")
A
Conductă
A
≥10cm (4in)
≥10cm (4in)
≥10cm (4in)
≥10cm (4in)
Conductă
Piuliță
expandare
ƒPagina 19
