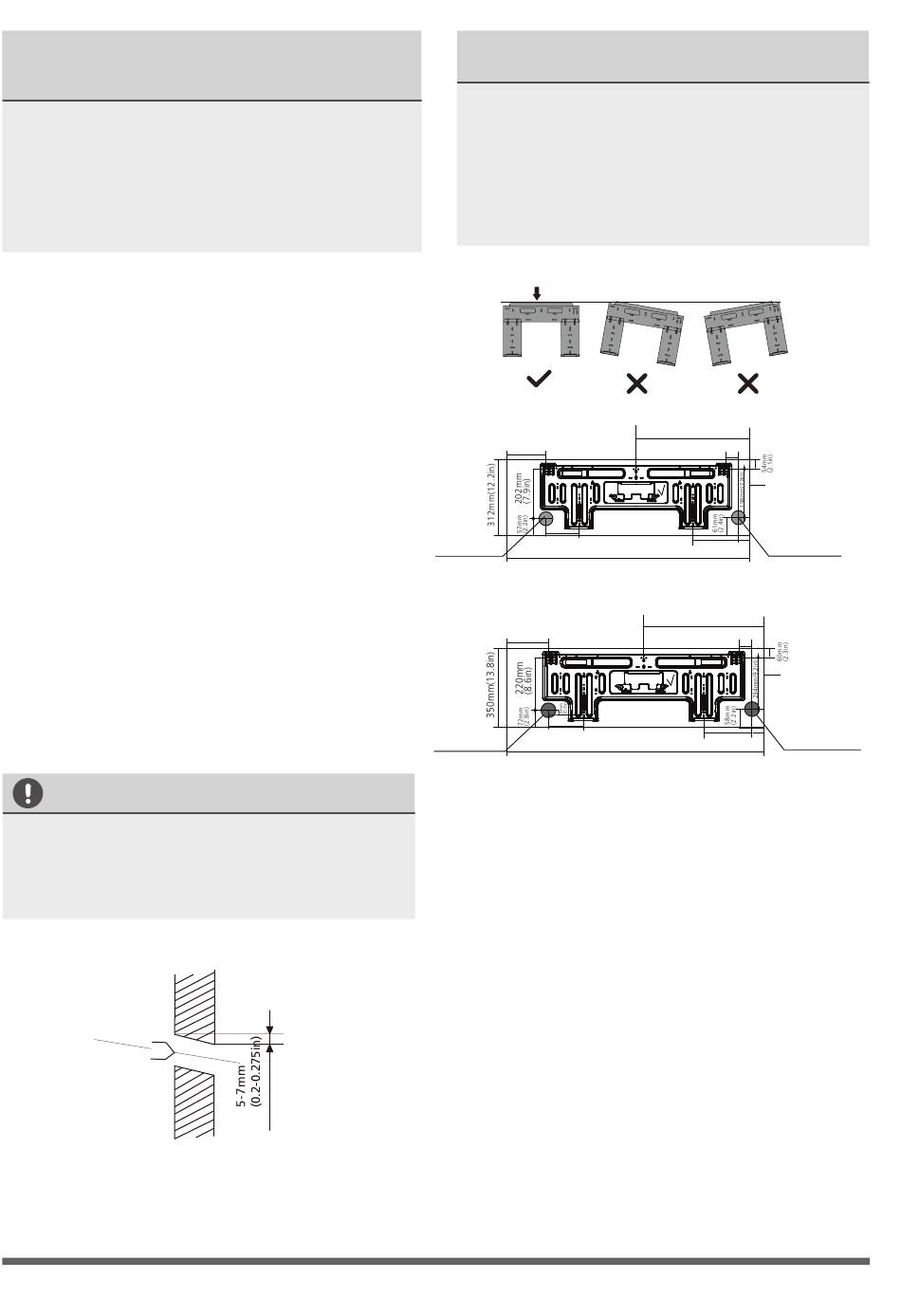

NOTĂ CU PRIVIRE LA PEREȚI DE BETON
SAU DIN CĂRĂMIDĂ:
Dacă peretele este din cărămidă, beton
sau material asemănător, realizați găuri
de 5mm diametru (0,2 diametru) în perete
și introduceți diblurile incluse. Apoi asigu-
rați placa de montare de perete prin strân-
gerea șuruburilor direct în dibluri. .
Etapa 3: Realizare orificiu perete pentru
conducte
1. Stabiliți locația orificiului din perete pe
baza poziției plăcii de montare. Consultați
capitolul Dimensiunile Plăcii de Montare.
2. Utilizând un burghiu de 65 mm (2,5in),
realizați o gaură în perete. Asigurați-
vă că orificiul este în unghi ușor înclinat
astfel încât partea exterioară a orificiului
să fie mai jos decât cea interioară cu 5-7
mm (0,2- 0,275in). Acest lucru asigură
scurgerea adecvată a apei
3. Amplasați manșeta de protecția în
orificiu. Acest lucru protejează marginile
și ajută la etanșarea acesteia la finalizarea
procesului de instalare.
NOTĂ: Dacă conducta de legătură cu
latura dinspre gaz are Φ16mm(5/8in) sau
mai mult, gaura din perete trebuie să aibă
Φ90mm(3.54in).
ATENȚIE
Realizând orificiul din perete, asigurați-
vă că veți evita cablurile, instalația și alte
componente sensibile.
Interior
Perete
Exterior
DIMENSIUNILE SUPORTULUI
DE MONTARE
Suportul de montare difera în funcție
de model. Forma suportului de montare
poate diferi ușor în funcție de diferitele
cerințe personalizate. Dar dimensiunile
de instalare sunt aceleași pentru aceeași
mărime a unității de interior.
Orientare corectă a plăcii de montare
130mm(5.1in)
127mm(5in)
Left rear wall
hole 65mm (2.5in)
897mm(35.3in)
144mm(5.6in)
127mm(5in)
Left rear wall
130mm(5.1in)
hole 65mm (2.5in)
1004mm(39.5in)
Left rear wall
hole 65mm (2.5in)
144mm(5.6in)
Left rear wall
hole 65mm (2.5in)
450mm(17.7in)
89mm(3.5in)
Indoor unit
outline
Right rear wall
216mm
47mm
hole 65mm (2.5in)
(8.5in)
(1.8in)
Model A
518mm(20.4in)
83mm(3.2in)
Indoor unit
outline
450mm(17.7in)
Right rear wall
210mm
47mm
hole 65mm (2.5in)
(8.2in)
(1.8in)
Model B
127mm(5in)
216mm
897mm(35.3in)
(8.5in)
Model A
518mm(20.4in)
127mm(5in)
210mm
1004mm(39.5in)
(8.2in)
Model B
ƒPagina 9
89mm(3.5in)
Indoor unit
outline
Right rear wall
47mm
hole 65mm (2.5in)
(1.8in)
83mm(3.2in)
Indoor unit
outline
Right rear wall
47mm
hole 65mm (2.5in)
(1.8in)
