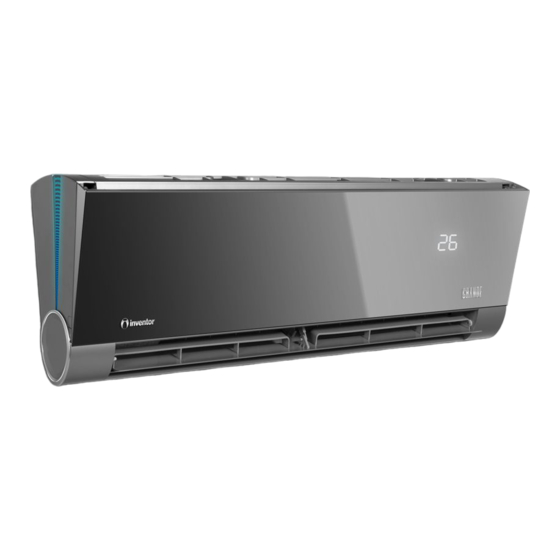

INVENTOR GR1VI410-18WF Installationshandbuch
Air conditioning systems wall mounted unit
Vorschau ausblenden
Andere Handbücher für GR1VI410-18WF:
- Benutzerhandbuch (58 Seiten) ,
- Benutzerhandbuch (68 Seiten)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für INVENTOR GR1VI410-18WF
Inhaltszusammenfassung für INVENTOR GR1VI410-18WF
- Seite 104 Inhaltsverzeichnis Installationshandbuch Sicherheitshinweise ...........4 Bauteile ...............6 Installationszusammenfassung- Innengerät ..8 Teile der Einheit ..........10 Installation des Innengeräts Innengerät ..........11 1.Wählen Sie einen Installationsort ....... 11 2.Montieren Sie die Wandhalterung ...... 12 3.Bohren Sie einen Durchbruch für den Leitungsanschluss durch die Wand ..........12 4.Bereiten Sie die Kältemittelleitung vor ....
- Seite 105 Anschluss der Kältemittelleitung....25 Α. Hinweis zur Länge der Kältemittelleitung ....25 B. Anschlussanleitung - Kältemittelleitung ..... 25 1.Schneiden Sie die Leitungen zu ......25 2.Grate entfernen ............26 3.Rohrmündungen zusammenfügen ......26 4.Verbinden Sie die Leitungen ........27 Luftentleerung ......29 1.Entlüftungsanleitung ........
-
Seite 106: Sicherheitshinweise
Sicherheitshinweise Lesen Sie vor Beginn der Installationsarbeiten bitte sorgfältig die Sicherheitshinweise. Unsachgemäße Installation durch Nichtbeachtung der Anweisungen kann zu schweren Schäden oder Verletzungen führen. Die Schwere der möglichen Schäden oder Verletzungen wird nach den Kategorien WARNUNG oder VORSICHT klassifiziert. Dieses Symbol zeigt an, dass die Nichtbeachtung der Anweisungen zum Tod oder schweren Verletzungen führen kann. - Seite 107 WARNUNG Sie keine anderen Geräte an dieselbe Steckdose an. Eine unzureichende Stromversorgung oder eine mangelhafte Ausführung der Elektroinstallationsarbeiten kann zu einem Stromschlag oder Brand führen. 8. Verwenden Sie für sämtliche Elektroinstallationsarbeiten die vorgeschriebenen Kabel. Schließen Sie die Kabel fest an und befestigen Sie sie gut, damit die Klemmleiste nicht durch äußere Krafteinwirkung beschädigt werden kann.
-
Seite 108: Bauteile
Bauteile Das Klimagerät wird mit folgenden Bauteilen geliefert. Benutzen Sie alle Teile und Bauteile der Anlage um die Klimaanlage zu installieren. Eine fehlerhafte Installation kann Wasserlecks, Stromschläge, Feuer oder Schäden am Produkt zur Folge haben. Name Form Anzahl Wandhalterung Dübel Befestigungsschraube ST3.9 X Fernbedienung Befestigungsschraube für die... - Seite 109 Name Form Anzahl Benutzerhandbuch Installationshandbuch • USER’S MANUAL Benutzerhandbuch • MANUAL UTILIZATORULUI Fernbedienung MODELS: GR1VI32-12WF/GR1VO32-12 GR1VI410-18WF/GR1VO410-18 6.35( 1/4 i n) Flüssigkeits- Φ leitung 9.52( 3/8in) Φ Bauteile, die Sie kaufen müssen. Lassen Sie sich 9.52( 3/8in) Φ Rohrverbindungen wegen der Leitungsgrößen 12.7( 1/2in)
-
Seite 110: Installationszusammenfassung- Innengerät
Installationszusammenfassung - Innengerät 15cm (5.9in) 12cm 12cm (4.75in) (4.75in) 2.3m (90.55in) Wählen Sie den Installationsort aus. Wählen Sie die Stelle für den (Seite 11) Wanddurchbruch (Seite 12) Passen Sie die Montageplatte an Öffnen Sie den Wanddurchbruch (Seite 12) (Seite 12) ƒSeite 8 „... - Seite 111 Bereiten Sie die Schließen Sie die Schließen Sie die Kabel an Ablaufleitung Leitungen an (Seite 17) vor (Seite 14) (Seite 25) Umwickeln Sie die Leitungen und Kabel (gilt nicht in einigen Regionen in den USA) (Seite 18) STEP Installieren Sie das Innengerät (Seite 18) ƒSeite 9 „...
-
Seite 112: Teile Der Einheit
Teile der Einheit HINWEIS: Die Installation muss gemäß den Anforderungen der örtlichen Vorschriften und nationalen Bestimmungen erfolgen. Die Installation kann regional geringfügig abweichen. Abb. 3.1 （1） （2） Halterung Funktionsfilter (vor dem Fernbedienung Hauptfilter – einige Modelle) Frontblende Fernbedienungshalterung Ablaufleitung (bestimmte Geräte) Netzkabel (bestimmte Signalkabel Geräte) -
Seite 113: Installation Des
Installation des Innengeräts Abb. 3.1-a Installieren Sie das Gerät NICHT an folgenden Installationsanleitung Außeneinheit Stellen: Neben brennbaren Gegenständen wie WICHTIG BEI DER INSTALLATION Vorhängen oder Kleidungsstücken Vergewissern Sie sich vor der Installation Neben Hindernissen, die die Luftzirkulation des Innengeräts, dass die auf dem Aufkleber blockieren können auf der Produktverpackung angegebene Neben der Türöffnung... - Seite 114 Überprüfen Sie anhand des folgenden Diagramms den angemessenen Abstand von den Wänden und der Decke: 15 cm (5,9 Zoll) oder mehr 12cm (4.75in) 12cm (4.75in) oder mehr oder mehr 2,30 m (90,55 Zoll) oder mehr Abb. 3.1-b Schritt 2: Passen Sie die Montageplatte an Schritt 3: Bohren Sie den Wanddurchbruch der Wand an für die Verbindungsleitung...
- Seite 115 Wand Innen Außen Abb. 3.2 Fig.3.2 ABMESSUNGEN DER MONTAGPLATTE Verschiedene Modelle haben unterschiedliche Montageplatten. Um sich zu vergewissern, 450mm(17.7in) 89mm(3.5in) 130mm(5.1in) dass Sie genügend Platz im Raum haben, um Ihr Innengerät zu installieren, zeigt das Indoor unit Diagramm auf der rechten Seite verschiedene outline Arten von Wandeinheiten mit folgenden Abmessungen:...
- Seite 116 4. Schritt: Bereiten Sie die Kältemittelleitung die Isolierhülle auf, um ungefähr 15 cm (6 Zoll) der Kältemittelleitungen freizulegen. Dies dient einem Die Kältemittelleitung befindet sich im doppelten Zweck: geschützten Gehäuse auf der Rückseite des • Es vereinfacht den Verbindungsvorgang Geräts. Sie müssen die Rohrleitung vorbereiten, für die Kältemittelleitung bevor Sie diese durch die Wand führen.
- Seite 117 Schritt 5: Schließen Sie die Ablaufleitung an UNBENUTZTE ABLAUFÖFFNUNG MIT Standardmäßig ist die Ablaufleitung auf der STOPFEN SCHLIESSEN linken Seite des Geräts eingebaut (von der Rückseite des Geräts aus gesehen). Sie kann Um unerwünschten Wasseraustritt zu jedoch auch in die rechte Seite eingebaut vermeiden, müssen Sie die unbenutzte werden.
- Seite 118 BEVOR SIE MIT DEN ELEKTRISCHEN ARBEITEN BEGINNEN, LESEN SIE DIESE ANWEISUNGEN 1. Die elektrischen Anschlüsse müssen den örtlichen und nationalen Bestimmungen entsprechen und sollten von einem autorisierten Elektriker installiert werden. 2. Alle elektrischen Anschlüsse müssen dem elektrischen Schaltplänen auf den Verkleidungen der Innen- und Außengeräten entsprechend vorgenommen werden.
- Seite 119 6. Schritt: Schließen Sie das Signalkabel an auf die Leiterplatte aufgedruckt, wie etwa: Das Signalkabel ermöglicht die Kommunikation T3.15A/250VAC, T5A/250VAC, usw. zwischen Außen- und Innengerät. Sie sollten zuerst die richtige Kabelgröße auswählen, bevor Sie die 1. Bereiten Sie das Kabel für den Anschluss Verbindung vornehmen.
-
Seite 120: Innengerät
5. Entfernen Sie die Kunststoffplatte unten auf DIE ABLAUFLEITUNG MUSS UNTEN der linken Seite, von der Rückseite des Geräts LIEGEN aus gesehen. Stellen Sie sicher, dass die Ablaufleitung 6. Führen Sie das Signalkabel durch diese im Bündel unten liegt. Durch eine Lage im Einbaustelle von hinten nach vorn durch das oberen Bereich kann es zum Überlaufen der Gerät. - Seite 121 6. Indem Sie gleichmäßig Druck ausüben, zum Anschließen der Kältemittelleitungen, drücken Sie die untere Hälfte des Geräts nach des Signalkabels und der Ablaufleitung zu unten. Drücken Sie weiter nach unten, bis schaffen. Siehe Abb. 3.11 das Gerät vollständig an der Unterseite der 3.
-
Seite 122: Installation Des Außengeräts
Installation des Außengeräts Installationsanleitung - Außengerät Schritt 1: Wählen Sie einen Installationsort Bevor Sie das Außengerät installieren, müssen Sie einen geeigneten Platz auswählen. Die von der folgenden Vorgaben helfen Ihnen, einen Wand geeigneten Standort für das Gerät auszuwählen. Geeignete Installationsorte erfüllen die folgenden Spezifikationen: Sie erfüllen alle Anforderungen, wie im Abschnitt Spezifikationen des... -
Seite 123: Wenn Die Ablaufverbindung Keine Gummidichtung Hat
Wenn die Verbindung eine Gummidichtung BESONDERE VORKEHRUNGEN FÜR hat (siehe Abb. 4.4.-A), gehen Sie wie folgt vor: EXTREME WITTERUNGSBEDINGUNGEN 1. Bringen Sie die Gummidichtung an dem Wenn das Gerät starkem Wind ausgesetzt Ende der Ablaufverbindung an, das mit dem ist: Installieren Sie das Gerät so, dass der Außengerät verbunden wird. - Seite 124 Schritt 3: Befestigen Sie das Außengerät Das Außengerät kann am Boden oder an einer Wandhalterung befestigt Lufteinlass werden. ABMESSUNGEN DES AUSSENGERÄTS Nachfolgend finden Sie eine Liste Lufteinlass mit verschiedenen Abmessungen von Außengeräten und Abständen zwischen Wandgeräten. Bereiten Sie die Montagebasis des Geräts gemäß Luftauslass den nachstehenden Abmessungen Abb.
- Seite 125 Wenn Sie das Gerät an einer Wandhalterung BEVOR SIE MIT DEN ELEKTRISCHEN installieren, führen Sie folgende Schritte aus: ARBEITEN BEGINNEN, LESEN SIE DIESE ANWEISUNGEN VORSICHT 1. Alle Kabel müssen den örtlichen und nationalen Stellen Sie vor der Installation der elektrischen Vorschriften entsprechen und Wandeinheit sicher, dass die Wand aus sollten von einem autorisierten Elektriker massiven Ziegeln, Beton oder ähnlichen...
-
Seite 126: Gerätespannung (A) Kabelquerschnitt (Mm 2 )
ACHTEN SIE AUF DAS PHASENKABEL WARNUNG Achten Sie beim Crimpen darauf, das TRENNEN SIE DAS SYSTEM VOM STROMNETZ, Phasenkabel von den anderen Kabeln zu EHE SIE MIT DEN ELEKTRO- ODER unterscheiden. VERKABELUNGSARBEITEN BEGINNEN. WARNUNG 1. Bereiten Sie das Kabel für den Anschluss vor: ALLE VERDRAHTUNGEN SOLLTEN STRIKT DEM VERWENDEN SIE DAS RICHTIGE KABEL... -
Seite 127: Anschluss Der Kältemittelleitung
Anschluss der Kältemittelleitung Hinweis zur Leitungslänge Die Länge der Kältemittelleitung beeinflusst die Leistung und die Energieeffizienz des Geräts. Die Nennleistung wurde für Geräte mit einer Rohrlänge von 5 Metern (16.5‘) getestet; In Nordamerika beträgt die Standardleitungslänge 7,5 m (25‘). Die Mindestrohrlänge sollte zur Vermeidung von Vibrationen und Lärm 3 Meter betragen. -
Seite 128: Die Leitung Beim Schneiden Nicht Verformen
3. Achten Sie darauf, das Rohr in einem Überwurfmutter exakten Winkel von 90° zu schneiden. Abbildung 5.1 zeigt falsche Schnitte. Schräg Unregelmäßig Verformt 90° Kupferrohr Abb. 5.1 Abb. 5.3 DIE LEITUNG BEIM SCHNEIDEN NICHT VERFORMEN 4. Entfernen Sie das PVC-Band von den Rohrenden, wenn Sie bereit sind, mit dem Achten Sie besonders darauf, die Leitung Bördeln zu beginnen. -
Seite 129: Anweisungen Zum Anschließen Der Leitung An Das Innengerät
6. Setzen Sie die Bördelglocke auf die Anweisungen zum Anschließen der Spannbacke. Leitung an das Innengerät 7. Drehen Sie die Bördelglocke im Uhrzeigersinn 1. Richten Sie die beiden anzuschließenden bis die Aufweitung durchgeführt ist. Rohre mittig aus. Siehe Abb. 5.7. 8. -
Seite 130: Anweisungen Zum Anschließen Der Leitungen An Das Außengerät
Anweisungen zum Anschließen der BENUTZEN SIE EINEN SCHRAUBENSCHLÜSSEL, UM DEN Leitungen an das Außengerät VENTILKÖRPER ZU HALTEN 1. Schrauben Sie die Ventilabdeckung von der Das Drehmoment beim Anziehen der Verkleidung Außengeräts ab. (Siehe Abb. 5.9) Überwurfmutter kann zur Beschädigung oder zum Abbrechen von Ventilteilen führen Ventildeckel Abb. -
Seite 131: Entlüftung
Entlüftung Entlüftungsanweisungen Vorarbeit und Anweisungen Luft und andere Fremdkörper im Kühlkreislauf Ehe Sie das Verteilermessgerät und die können zu einem unnormalen Druckanstieg Vakuumpumpe benutzen, lesen Sie bitte die führen, der die Klimaanlage beschädigen, die Gebrauchsanweisungen durch. Leistung beeinträchtigen und Verletzungen verursachen kann. -
Seite 132: Überwurfmutter
4. Nehmen Sie die Vakuumpumpe in Betrieb, um das System zu entlüften. Überwurfmutter 5. Lassen Sie die Vakuumpumpe mindestens 15 Minuten lang laufen, bis das Verbundmanometer -76 cmHg (-105 Pa) anzeigt. 6. Schließen Sie die Niederdruckseite des Verteilermessgeräts und stellen Sie die Vakuumpumpe ab. Stopfen 7. -
Seite 133: Überprüfung Auf Strom
Prüfung auf Strom- und Gaslecks Elektrische Sicherheitsprüfung WARNUNG - STROMSCHLAGGEFAHR Vergewissern Sie sich nach der Installation, DIE GESAMTE VERDRAHTUNG MUSS DEN dass alle elektrischen Kabel den örtlichen ÖRTLICHEN UND NATIONALEN ELEKTRISCHEN VORSCHRIFTEN ENTSPRECHEN UND SOLLTE VON und nationalen Vorschriften und der EINEM AUTORISIERTEN ELEKTRIKER INSTALLIERT Installationsanleitung entsprechen. -
Seite 134: Testlauf
TESTLAUF Vor dem Testlauf Prüfliste BESTANDEN / NICHT BESTANDEN Führen Sie den Testlauf nur durch, nachdem Es gibt kein Stromleck Sie die folgenden Schritte abgeschlossen haben: Das Gerät ist ordnungsgemäß • Elektrische Sicherheitsüberprüfung: Stellen geerdet Sie sicher, dass das elektrische System des Geräts sicher ist und ordnungsgemäß... -
Seite 135: Wiederholungsprüfung Der Leitungsverbindungen
WIEDERHOLUNGSPRÜFUNG DER LEITUNGSVERBINDUNGEN Unter Betrieb steigt der Druck im Kühlkreislauf an. Dies kann Lecks offenbaren, die bei der ersten Lecküberprüfung nicht vorhanden waren. Nehmen Sie sich während des Testlaufs die Zeit und vergewissern Sie sich noch einmal, dass keine Verbindungsstelle der Kältemittelleitungen leck ist. -
Seite 136: Europäische Entsorgungsrichtlinien
Europäische Entsorgungsrichtlinien Dieses Gerät enthält Kältemittel und andere potenziell gefährliche Stoffe. Für die Entsorgung dieses Geräts sind spezielle Sammel- und Aufbereitungsverfahren gesetzlich vorgeschrieben. Entsorgen Sie dieses Produkt nicht als Hausmüll oder ungetrennten Sperrmüll. Um dieses Gerät entsorgen, haben Sie folgende Möglichkeiten: •...
