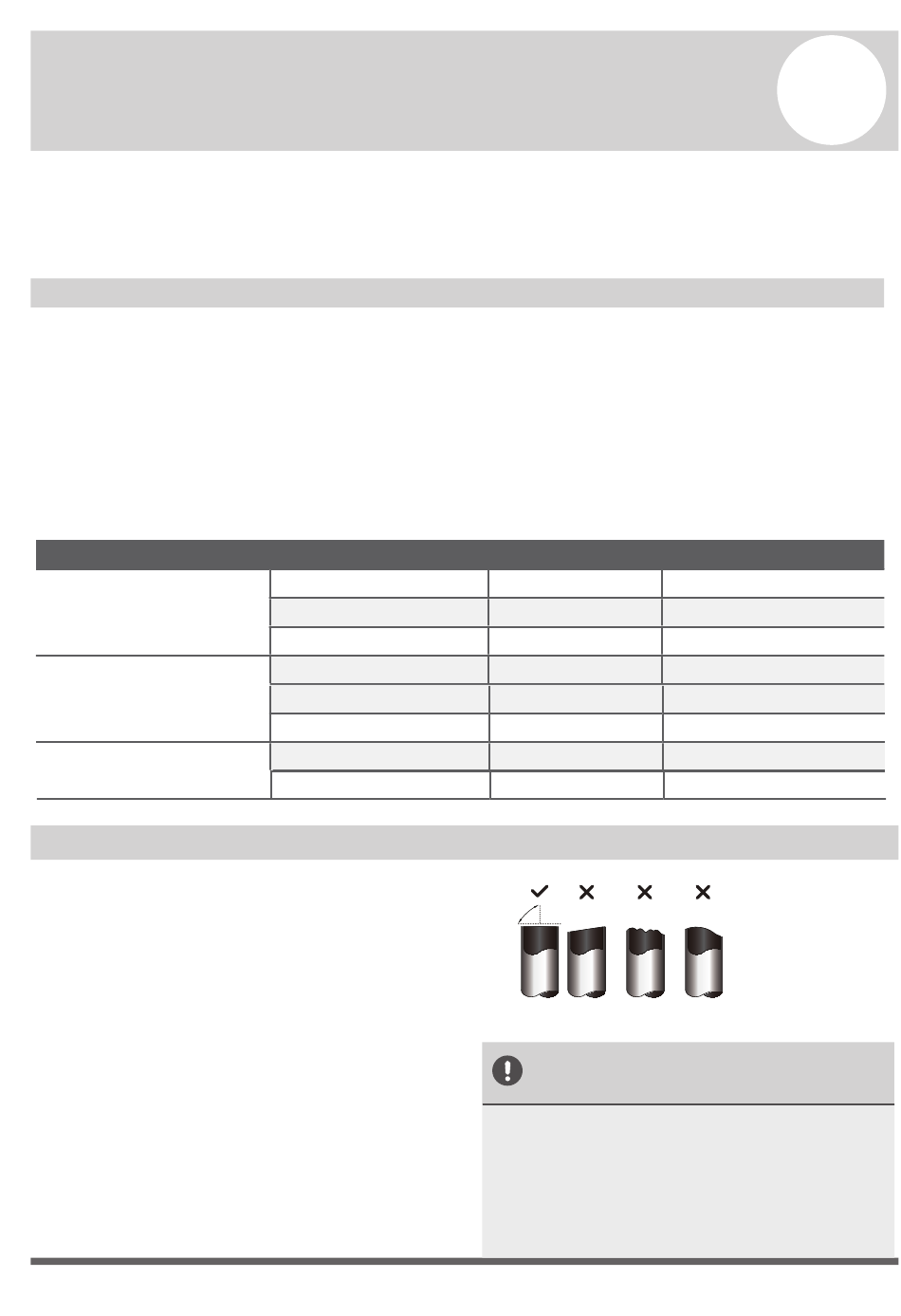

Anschluss der Kältemittelleitung
Lassen Sie beim Anschließen der Kältemittelleitung , keine anderen Gase oder Substanzen
als das vorgesehene Kältemittel in das Gerät gelangen. Das Vorhandensein anderer Gase
oder Substanzen wird die Leistung des Geräts beeinträchtigen und kann zu hohem Druck im
Kühlkreislauf führen. Das kann eine Explosion und Verletzungen zur Folge haben.
Hinweis zur Leitungslänge
Die Länge der Kältemittelleitung beeinflusst die Leistung und die Energieeffizienz des Geräts.
Die Nennleistung wurde für Geräte mit einer Rohrlänge von 5 Metern (16.5') getestet. Die
Mindestrohrlänge sollte zur Vermeidung von Vibrationen und Lärm 3 Meter betragen. In
Sonderfällen in Tropenregionen darf die maximale Länge der Kältemittelleitung 10 Meter (32.8ft)
nicht überschreiten, und die Zugabe von Kältemittel ist NICHT zulässig (bezieht sich auf Modelle
mit Kältemittel R290).
Einzelheiten zur maximalen Länge und Fallhöhe der Leitung finden Sie in der nachfolgenden
Tabelle.
Maximale Länge und Fallhöhe der Kältemittelleitung für jedes Gerätemodell
Modell
R410A,R32 Inverter Split Air
Conditioner
R410A,R32 Inverter Split Air
Conditioner
R22 Fixed-speed
Split Air Conditioner
R22 Fixed-speed
Split Air Conditioner
R410A, R32 Fixed-speed
Split Air Conditioner
R410A, R32 Fixed-speed
Split Air Conditioner
Anschlussanleitung ­ Kältemittelleitung
Schritt 1: Schneiden Sie die Leitungen zu
Achten Sie beim Vorbereiten der
Kältemittelleitungen besonders darauf,
sie richtig abzuschneiden und zu bördeln.
Dies gewährleistet einen effizienten Betrieb
und reduziert den Bedarf an zukünftigen
Wartungsarbeiten. Bei Modellen mit R32/
R290 sollten sich die Anschlusspunkte der
Leitungen außerhalb des Raums befinden.
1. Messen Sie den Abstand zwischen Innen-
und Außengerät.
2. Schneiden Sie die Leitung mit einem
Rohrschneider etwas oberhalb der
gemessenen Distanz ab.
3. Achten Sie darauf, das Rohr exakt
rechtwinklig zu schneiden.
ƒSeite 18
„
< 15,000
Leistung (BTU/h)
≥ 15,000 and < 24,000
< 15,000
≥ 24,000 and < 36,000
≥ 15,000 and < 24,000
< 18,000
≥ 24,000 and < 36,000
≥ 18,000 and < 21,000
< 18,000
≥ 21,000 and < 35,000
≥ 18,000 and < 21,000
< 18,000
≥ 21,000 and < 35,000
≥ 18,000 and < 36,000
< 18,000
≥ 18,000 and < 36,000
25 (82ft)
Max. Länge (m)
30 (98.5ft)
25 (82ft)
50 (164ft)
30 (98.5ft)
50 (164ft)
10 (33ft)
15 (49ft)
10 (33ft)
20 (66ft)
15 (49ft)
20 (66ft)
20 (66ft)
25 (82ft)
20 (66ft)
25 (82ft)
Schräg
Unregelmäßig
90°
90°
DIE LEITUNG BEIM SCHNEIDEN
NICHT VERFORMEN
Achten Sie besonders darauf, die
Leitung während des Schneidens nicht
zu beschädigen, einzudellen oder
zu verformen. Dies würde zu einer
drastischen Senkung der Heizleistung des
Geräts führen.
6
10 (33ft)
Max. Fallhöhe
20 (66ft)
10 (33ft)
25 (82ft)
20 (66ft)
25 (82ft)
5 (16ft)
8(26ft)
5 (16ft)
10(33ft)
8(26ft)
8(26ft)
10(33ft)
10(33ft)
8(26ft)
10(33ft)
Verformt
