KD1
DIP
DEFAULT
1
OFF
2
OFF
CF
ON
Simultaneous thermostatic control
Thermostatation simultanée
Slave
MC2
MP
MC1
BK
GY
УСТАНОВКА
ПЕРЕКЛЮЧАТЕЛЕЙ
КОНФИГУРАЦИИ
/ Position / Position
Thermostatic control on the valve
ПРЕДНАЗНАЧЕНИЕ
ДОПОЛНИТЕЛЬНЫХ
КОНТАКТОВ
Контакт CF (F2-F2):
- контактом открытого окна
- датчиком
присутствия человека
- прочими системами
Когда контакт закрыт,
агрегат работает.
Когда контакт закрыт,
агрегат останавливается.
При использовании
удалить MC2 перемычку
для замыкания контактов.
Контакт MP (Po-Po):
Аварийный выключатель
насоса отвода конденсата
При использовании
удалить MC1 перемычку
для замыкания контактов.
См. страницу 68 для сборки
конденсатного насоса.
Произвести соединения, как
изображено на монтажной схеме
электропроводки (страница 32).
Переключатель сигнализации:
BK = черный
GY = Серый
43

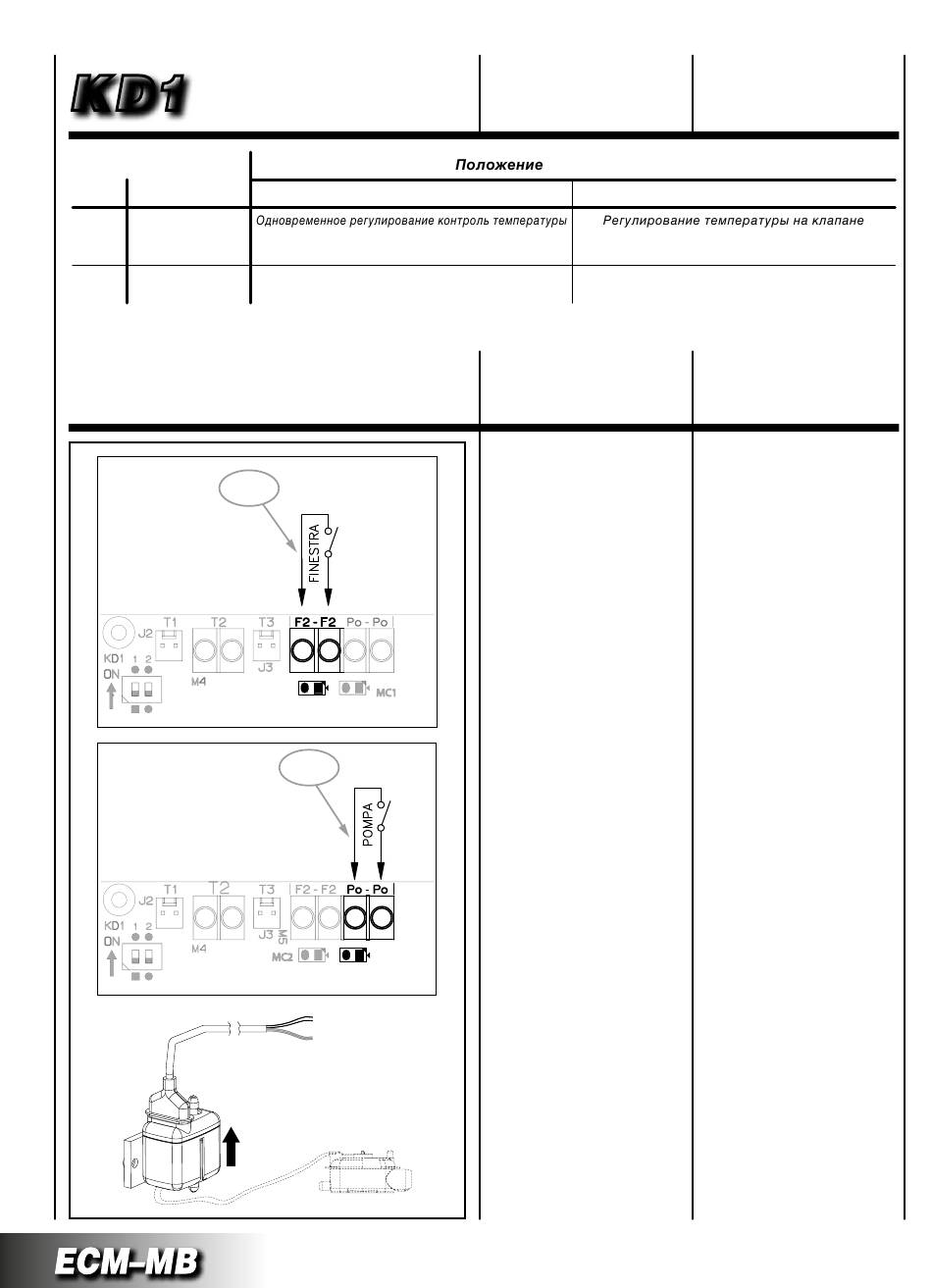

SETTING THE
CONFIGURATION
DIPSWITCHES
OFF
Thermostatation sur le vanne
Master
FUNCTION
OF THE AUXILIARY
CONTACTS
Contact CF (F2-F2):
- window open contact
- person presence sensors
- other systems
When the contact is closed
the appliance can operate.
When the contact is openthe
appliance is stopped.
If used,
remove the MC2 Jumper
for contact closure.
Contact MP (Po-Po):
Alarm switch
condensation pump
If used,
remove the MC1 Jumper
for contact closure.
See page 68 to assemble
the condensate pump.
Make
the connections as indicated
in the wiring diagram (page 32).
Alarm switch:
BK = Black
GY = Grey
