Main Board
7
6
5
7
6
5
T-MB
Main Board
T-MB
ЭЛЕКТРИЧЕСКИЕ
СОЕДИНЕНИЯ
БЛОКА УПРАВЛЕНИЯ
Панель управления
должна быть соединена
с блоком питания,
расположенным внутри
электрического отсека
Кассетного / Ветиляторного
доводчика, соблюдая
соответствие общей
нумерации обоих блоков.
Использовать 3 провода
по 0б5 мм
сечения
2
ПРИМЕЧАНИЕ: Длина кабеля
не должна превышать 20 м.
СОБЛЮДАЙТЕ
ПРАВИЛЬНУЮ
ПОСЛЕДОВАТЕЛЬНОСТЬ
ПОДКЛЮЧЕНИЯ
50

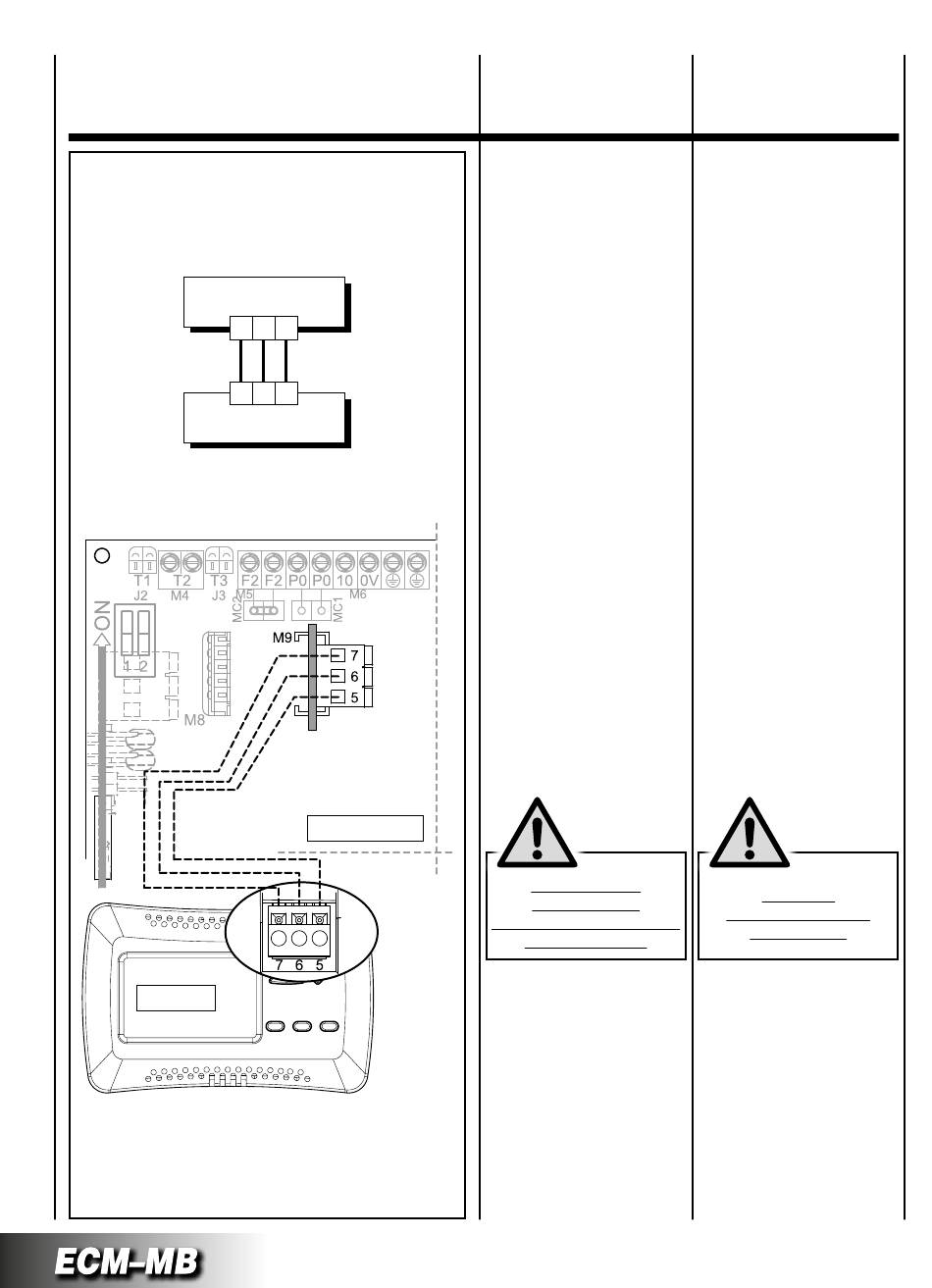

CONTROL
WIRING
CONNECTIONS
The control panel
must be wired to the power board
located inside the
electrical compartment of the
Cassette/Fancoil unit, complying
with the correspondence
of the common numbering
to both boards.
Use 3
conductors with 0.5 mm
section
2
NOTE: The connection
wirings must not exceed 20 metres
in length.
RESPECT
THE RIGHT WIRING
SEQUENCES
