Serial Line - Flowair Ecm Installation, Gebrauch Und Wartung

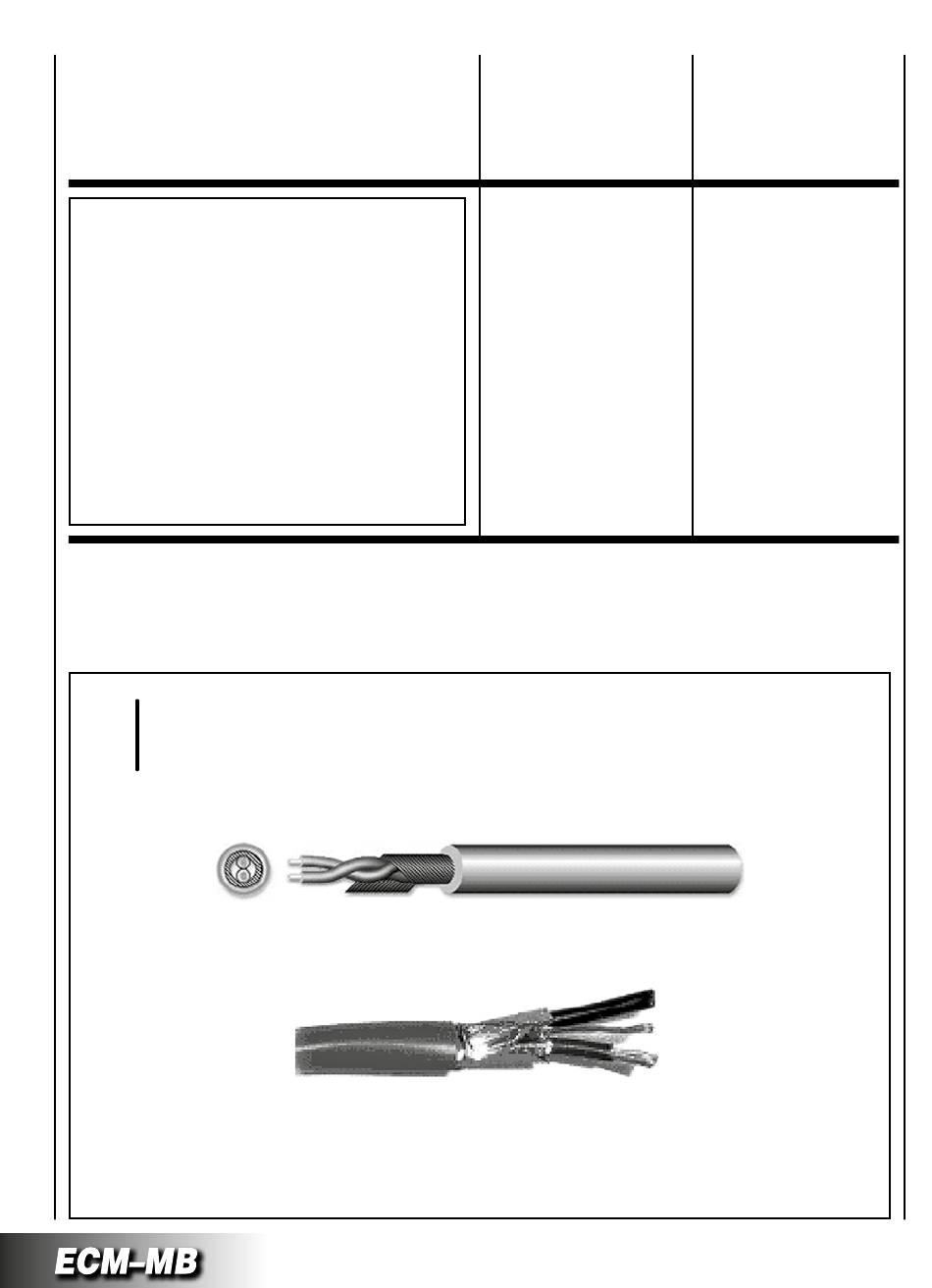

Используйте экранированный кабель
The shielded cable to be used
Câble blindé à utiliser
Verwenden des Abschirmkabel
Skärmad kabel som skall användas
Beschermde kabel te gebruiken
t
iPo
t BELDEN 9841, RS-485, 1x2x24 AWG SFTP, 120 Ohm
yPe
t
yP
РАБОЧИЕ
ИНСТРУКЦИИ
ДЛЯ ПОДКЛЮЧЕНИЯ
К СЕРИАЛЬНОЙ
ЛИНИИ RS 485
При выполнении электрического
соединения сети вентиляторов
конвекторов Cassette,
использующих сериальное
подключение необходимо
проявлять чрезвычайно высокое
внимание к некоторым моментам:
1 - тип используемых кабелей:
скрученная пара с экраном,
22AWG (амер. система оценки
проводов), гибкие
2 - общая длина сети
не должна превышать
700-800 метров
3 - максимальное количество
подключаемых вентиляторов
конвекторов Cassette – 20 шт
45
OPERATING
INSTRUCTIONS
FOR CONNECTION
VIA AN RS485

SERIAL LINE

When making
the electrical connections
in a network of fan coils
communicating via a serial line,
extreme care must be paid to
some important details:
1 - type of cables used:
twisted pair with shield,
24 AWG, flexible
2 - the overall length
of the network must
not exceed 700/800 metres
3 - a maximum of 20 fan coils
can be connected
